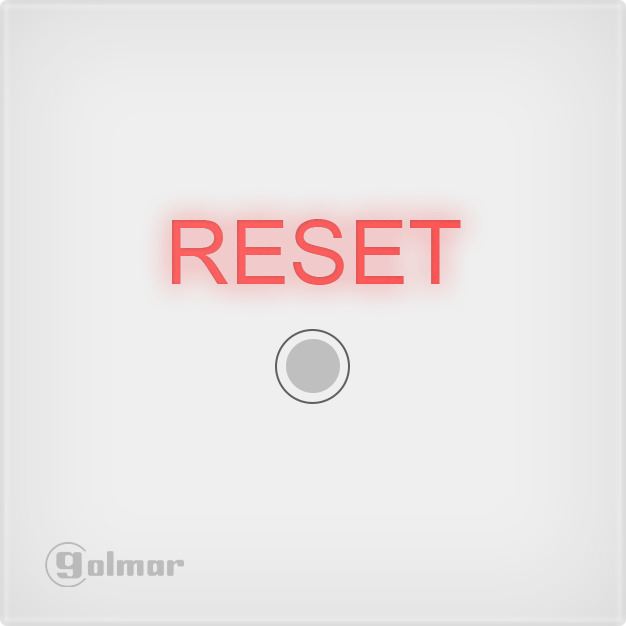

GOLMAR PR/KSLBM • RESET ALARMU • KSLBM-4SE
Resetovací tlačítko pro nouzovou signalizaci bezbariérového WC
GOLMAR PR/KSLBM je lokální resetovací tlačítko určené pro systém nouzového volání KSLBM-4SE. Slouží ke zrušení aktivovaného volání o pomoc přímo v místě instalace a je vybaveno LED indikací aktivního alarmu.
↻ Reset alarmu ● LED indikace ♿ KSLBM-4SE
↻
Lokální reset
Umožňuje zrušit aktivované nouzové volání přímo v prostoru, kde byl alarm vyvolán.
●
LED indikace
Integrovaná LED kontrolka signalizuje aktivovaný stav alarmu.
♿
Pro KSLBM-4SE
Tlačítko je určeno pro systém přivolání pomoci GOLMAR KSLBM-4SE.
FUNKCE
Zrušení nouzového volání přímo na místě
Po aktivaci nouzového volání táhlem TA/KSLBM zůstává systém v alarmovém stavu. Po vyřešení situace se požadavek zruší stisknutím tlačítka PR/KSLBM.
Součást systému nouzového volání
PR/KSLBM je navrženo pro spolupráci s prvky systému KSLBM-4SE pro bezbariérová WC a obdobné přístupné prostory.
- TA/KSLBM – nouzové táhlo pro přivolání pomoci
- VP/KSLBM – naddveřní opticko-akustická signalizace
- PR/KSLBM – lokální reset alarmu
- 1014/046 – napájecí zdroj systému
PRINCIP FUNKCE
Alarm se zruší až resetovacím tlačítkem
Po zatažení za nouzové lanko se aktivuje S.O.S. indikace, naddveřní světelná signalizace a akustický alarm. Po poskytnutí pomoci se celý požadavek zruší stisknutím PR/KSLBM.
Montáž
Resetovací tlačítko se instaluje uvnitř chráněného prostoru tak, aby bylo dobře dostupné obsluze při zrušení alarmu. Pro prvky systému KSLBM-4SE výrobce předepisuje univerzální elektroinstalační krabici Ø 65 mm.
Pro povrchovou montáž lze použít volitelnou krabici CS/KSLBM.
Doporučené umístění
Podle instalačního schématu pro KSLBM-4SE se resetovací tlačítko umisťuje maximálně 1200 mm nad podlahou.
Rozměry
Technické parametry
- model: GOLMAR PR/KSLBM
- typ: lokální resetovací tlačítko
- určeno pro: systém KSLBM-4SE
- funkce: zrušení aktivovaného alarmu
- indikace: LED kontrolka aktivovaného alarmu
- montáž: do univerzální elektroinstalační krabice
- povrchová montáž: s volitelnou krabicí CS/KSLBM
- rozměry: 89 × 93 × 24 mm
IDENTIFIKACE PRODUKTU
Reference: PR/KSLBM
Kód výrobce: 10900203
EAN: 8429898030692
