Montážní základ pro vysoké čtyřmodulové vstupní tablo

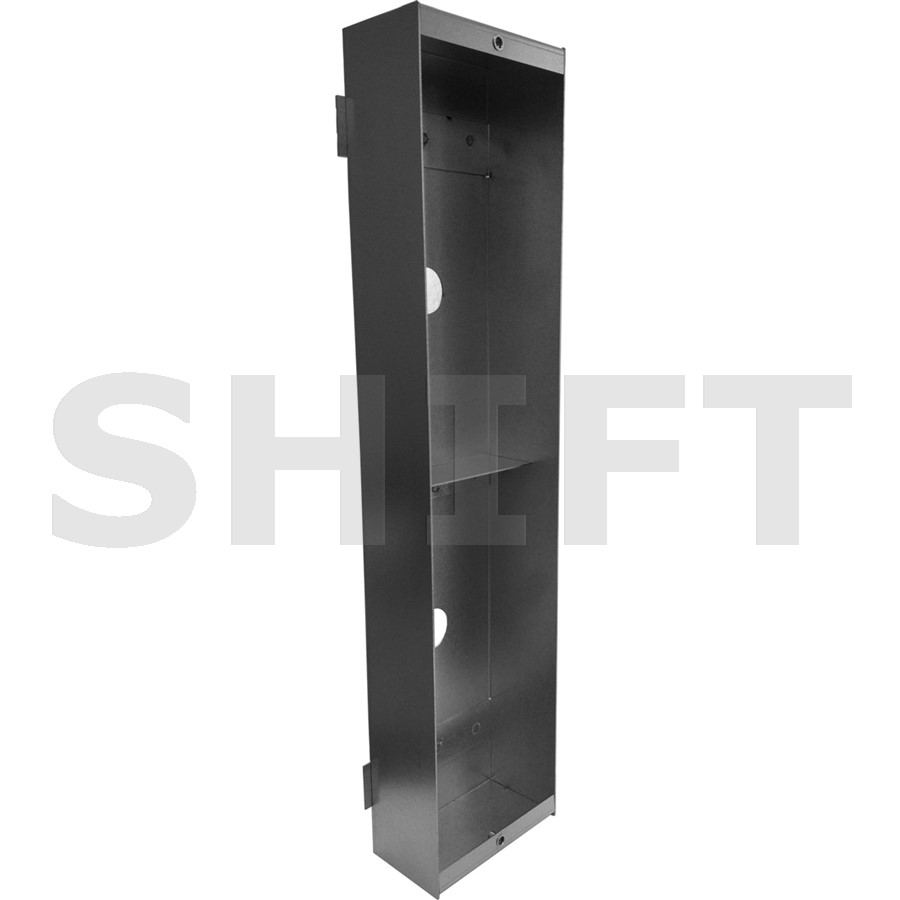

Golmar CE-4M je zápustná instalační krabice určená pro modulární vstupní tabla NEXA Aluminium se 4 moduly umístěnými vertikálně nad sebou.

Instaluje se do připraveného otvoru ve stěně a vytváří potřebný prostor pro montážní rám, elektroniku, tlačítkové nebo přístupové moduly a kabeláž celého vstupního panelu.

Díky rozměrům 100 × 445 × 56 mm je určena pro rozsáhlejší sestavy, kde jeden vertikální sloupec panelu obsahuje čtyři modulové pozice.

Vytvoří instalační prostor pro čtyřmodulové vstupní tablo

CE-4M se zabuduje do stěny před finálním osazením vstupního panelu.

Po dokončení stavební přípravy se do krabice montuje odpovídající rám a následně jednotlivé elektronické a čelní moduly systému NEXA Aluminium.

Čtyři modulové pozice poskytují dostatek prostoru i pro složitější konfigurace vstupního panelu.

Pro rozsáhlejší sestavy s více funkcemi

Čtyři pozice lze podle konkrétní instalace využít například pro kombinaci:

• hlavního audio/video modulu,
• tlačítkových modulů pro další účastníky,
• informačního modulu,
• přístupové čtečky nebo klávesnice.

Konkrétní skladba závisí na použité technologii Golmar, počtu bytů a požadovaných funkcích vstupního systému.

100 × 445 × 56 mm

Podle počtu modulů nad sebou

Při návrhu vstupního tabla NEXA Aluminium se instalační box vybírá podle výšky jednoho vertikálního sloupce.

• NCEV-90CS – pro 1 modul,
• NCEV-90C – pro 2 moduly,
• CEV-90 – pro 3 moduly,
• CE-4M – pro 4 moduly.

Pokud tedy plánujete jeden sloupec se čtyřmi moduly nad sebou, správnou volbou je CE-4M.

Pozor: CE-4M nelze horizontálně propojovat

Výrobce u CE-4M výslovně uvádí, že tato instalační krabice není určena pro horizontální spojování s další krabicí.

To znamená, že CE-4M je vhodná především pro jeden samostatný vertikální sloupec o výšce čtyř modulů.

Pokud potřebujete vytvořit širší panel s více sloupci vedle sebe, doporučujeme návrh sestavy před objednáním ověřit podle aktuální mechaniky NEXA.

Krabice se zabuduje do stěny před montáží tabla

Před osazením CE-4M je nutné připravit odpovídající otvor a přivést potřebnou kabeláž.

Při montáži doporučujeme:

• ověřit konečnou výšku vstupního panelu,
• dodržet svislou polohu instalační krabice,
• zarovnat čelní hranu s dokončeným povrchem stěny,
• ponechat dostatečnou rezervu kabeláže,
• počítat s instalační hloubkou 56 mm.

Správné stavební osazení krabice výrazně usnadní následnou montáž rámu a jednotlivých modulů.

Sestavte panel podle skutečných potřeb objektu

NEXA Aluminium umožňuje kombinovat různé funkční moduly v jednom panelu.

Ve čtyřmodulové sestavě lze použít například:

• audio nebo video modul,
• tlačítkové moduly,
• informační moduly,
• záslepné moduly,
• RFID nebo NFC přístupové čtečky,
• kódové klávesnice.

CE-4M tvoří pouze instalační základ. Elektronika, čelní moduly a odpovídající montážní rám se objednávají samostatně.

Důležité před objednáním

CE-4M je určena pro jeden vertikální sloupec se 4 moduly NEXA Aluminium.

Krabice není horizontálně propojitelná s dalšími CE-4M.

Nejedná se o kompletní vstupní panel. Montážní rám, čelní moduly, elektronika a další komponenty se volí samostatně.

Před stavebním osazením doporučujeme nejprve určit přesnou skladbu celého vstupního tabla.

Pokud bude panel obsahovat méně než čtyři moduly, je vhodnější použít odpovídající menší instalační krabici.

Golmar CE-4M vytváří přesný instalační prostor pro vstupní panel NEXA Aluminium se 4 moduly nad sebou. Rozměry 100 × 445 × 56 mm poskytují dostatek prostoru pro elektroniku a kabeláž a umožňují vytvořit vysoké modulární vstupní tablo s čistou zápustnou montáží.
