AUDIO SLOVAKIA • YK-1168A • PŘÍSTUPOVÉ SYSTÉMY

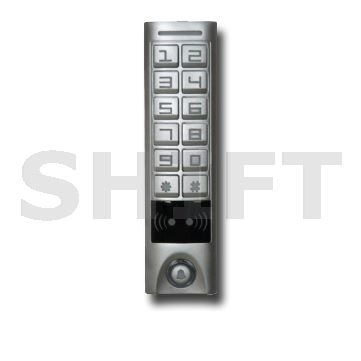

Kódová klávesnice s RFID čtečkou YK-1168A – úzké provedení
Bezpečný a pohodlný přístup bez klasického klíče. YK-1168A spojuje kódovou klávesnici a bezkontaktní čtečku RFID 125 kHz v jednom elegantním, úzkém zařízení. Umožňuje ovládat elektrický otvírač, elektromagnetický zámek nebo jiné kompatibilní zařízení pro kontrolu vstupu.
Díky šířce pouhých 42 mm se hodí také na úzké sloupky a místa s omezeným instalačním prostorem. Nabízí kapacitu až 2 000 uživatelů, kovové provedení ze slitiny hliníku, krytí IP65 a integrované zvonkové tlačítko.
RFID 125 kHz Až 2 000 uživatelů IP65 12–24 V DC Šířka 42 mm Zvonkové tlačítko
Hlavní výhody YK-1168A
Úzké provedení – pouze 42 mm
Ideální pro instalace, kde není dostatek místa pro běžnou širokou klávesnici. Vhodná například na úzké dveřní sloupky nebo vstupní konstrukce.
Kód i bezkontaktní čip
Podporuje přístup pomocí PIN kódu, RFID identifikátoru nebo kombinace karty a PIN podle zvoleného režimu.
Kapacita až 2 000 uživatelů
Každému uživateli lze přiřadit jednu kartu nebo čip a jeden přístupový PIN.
Krytí IP65
Konstrukce je chráněna proti prachu a tryskající vodě. Je vhodná také pro odpovídajícím způsobem provedené venkovní instalace.
Integrované zvonkové tlačítko
Kromě kontroly vstupu umožňuje připojit dveřní zvonek bez nutnosti instalace dalšího samostatného tlačítka.
Snadná správa uživatelů
Přidávání a mazání přístupových identifikátorů pomocí programovacího režimu nebo předem nastavených správcovských karet.
Tři režimy ovládání vstupu
1. Pouze karta nebo čip
Pro otevření stačí přiložit registrovanou RFID kartu nebo čip. V tomto režimu klávesnice nereaguje na zadání uživatelského PIN kódu.
2. Karta a PIN současně
Pro povolení vstupu je nutné přiložit oprávněnou kartu a zadat odpovídající PIN. Tento režim přidává další úroveň ověření uživatele.
3. Karta nebo PIN
Uživatel může otevřít dveře buď přiložením registrované karty, nebo zadáním přiřazeného PIN kódu. Jedná se o továrně nastavený režim.
Kde klávesnici YK-1168A využijete?
- Rodinné domy: pohodlný přístup ke vstupním dveřím nebo brance.
- Bytové domy: přístup obyvatel pomocí karet, čipů nebo PIN.
- Kanceláře: kontrola vstupu zaměstnanců do vyhrazených prostor.
- Provozovny: omezení přístupu do skladů, zázemí nebo technických místností.
- Úzké dveřní konstrukce: instalace tam, kde je pro standardní klávesnici málo místa.
Technické parametry
| Parametr | Hodnota |
| Model | YK-1168A |
| Typ zařízení | Samostatná přístupová klávesnice s RFID čtečkou |
| Provedení | Úzká varianta A |
| RFID frekvence | 125 kHz |
| Podporované identifikátory | EM, HID 125 kHz dle dokumentace |
| Maximální počet uživatelů | 2 000 |
| Uživatelský PIN | 4–6 číslic |
| Napájecí napětí | 12–24 V DC |
| Klidový odběr | Méně než 35 mA |
| Čtecí vzdálenost | Přibližně 3–6 cm pro EM/HID |
| Výstup pro ovládání zámku | 1 reléový výstup, kontakty NO / COM / NC |
| Doba aktivace výstupu | Impuls 50 ms nebo nastavitelně 1–99 s |
| Rozhraní | Wiegand 26–37 dle dokumentace |
| Vstup pro odchodové tlačítko | Ano |
| Vstup dveřního kontaktu | Ano |
| Alarmový výstup | Ano |
| Zvonkové tlačítko | Ano, integrované |
| Indikace | LED a akustická signalizace |
| Materiál | Slitina hliníku |
| Stupeň krytí | IP65 |
| Provozní teplota | −40 až +60 °C pro EM/HID |
| Provozní vlhkost | 0–95 %, bez kondenzace |
| Rozměry (V × Š × H) | 158,6 × 42 × 21,7 mm |
| Hmotnost | Přibližně 0,5 kg |
| Montáž | Povrchová |
Jaké karty a čipy použít?
YK-1168A pracuje na frekvenci 125 kHz. Podle instalačního návodu podporuje identifikátory EM a HID. Při nákupu je nutné ověřit konkrétní kompatibilitu používaných karet nebo čipů.
Vhodné identifikátory
Kompatibilní RFID karty a přívěšky EM/HID pracující na frekvenci 125 kHz.
Pozor na záměnu s verzí YK-1168B
Širší varianta YK-1168B má podle návodu odlišné rozměry a podporuje také technologii 13,56 MHz. Úzká YK-1168A není čtečkou MIFARE 13,56 MHz.
Správa uživatelů a nastavení
YK-1168A umožňuje správu až 2 000 uživatelských pozic. Přístupové identifikátory lze přidávat a odebírat přímo v programovacím režimu nebo prostřednictvím nastavených správcovských karet.
- Přidání uživatele na konkrétní pozici v paměti.
- Odstranění karty nebo čipu přiložením ke čtečce.
- Odstranění uživatele podle pozice v paměti.
- Změna uživatelského PIN kódu.
- Nastavení režimu karta, karta + PIN nebo karta či PIN.
- Nastavení doby aktivace elektrického zámku.
- Změna hlavního programovacího kódu.
Montáž a elektrické zapojení
Povrchová instalace
Zařízení se upevňuje pomocí montážního držáku na pevný podklad. Po připevnění klávesnice se její tělo zajistí bezpečnostními šroubky na spodní hraně.
Připojení elektrického zámku
Klávesnice obsahuje reléový výstup s kontakty NO, COM a NC. Podle typu připojeného zařízení lze ovládat elektrický otvírač nebo elektromagnetický zámek. Čas aktivace lze nastavit na 1–99 sekund nebo zvolit krátký impuls 50 ms.
Další možnosti připojení
- Odchodové tlačítko pro otevření dveří zevnitř.
- Dveřní kontakt pro sledování stavu dveří.
- Alarmový výstup.
- Dveřní zvonek ovládaný integrovaným tlačítkem.
- Rozhraní Wiegand podle zapojení uvedeného v návodu.
Důležité informace pro instalaci
Napájení: Použijte stabilizovaný zdroj odpovídající požadavkům zařízení, tedy 12–24 V DC.
Ochrana relé: Při připojení stejnosměrného elektrického otvírače doporučuje instalační návod ochrannou diodu 1N4004, která omezuje napěťové špičky vznikající při vypínání cívky.
Zatížitelnost kontaktů: Před připojením elektrického zámku ověřte proudové zatížení relé a požadavky zámku. Pokud je to nutné, použijte vhodné oddělovací relé.
Bezpečnost: Elektrickou instalaci provádějte při vypnutém napájení a podle schématu zapojení v návodu.
Co může být potřeba k instalaci?
- Napájecí zdroj 12–24 V DC s dostatečným výkonem.
- Elektrický otvírač nebo elektromagnetický zámek.
- Kompatibilní RFID karty či čipy 125 kHz.
- Odchodové tlačítko podle požadavků instalace.
- Instalační kabeláž a případné ochranné prvky.
- Dveřní zvonek, pokud má být využito integrované zvonkové tlačítko.
Dokumentace a návody
Pro správnou instalaci, programování uživatelů a nastavení výstupů používejte český instalační návod YK-1168. Návod obsahuje schémata zapojení, postup montáže a programovací funkce.
Produkt YK-1168A na SHIFT.cz
YK-1168A – úzká RFID klávesnice pro spolehlivou kontrolu vstupu
Kombinace kódové klávesnice a čtečky RFID 125 kHz, kapacita 2 000 uživatelů, tři režimy přístupu a nastavitelné ovládání elektrického zámku. Kovové provedení s krytím IP65 a šířkou pouhých 42 mm nabízí praktické řešení pro rodinné domy, bytové objekty, kanceláře i další místa s omezeným prostorem pro montáž.
