Dvě zvonková tlačítka a prostor pro označení v jednom modulu

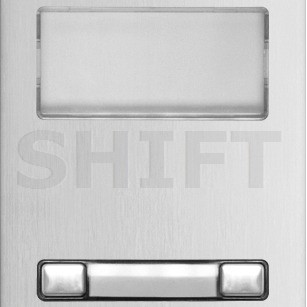

Golmar N3221/AL je dvouřadý tlačítkový modul pro modulární vstupní tabla NEXA Aluminium. Nabízí 2 samostatná zvonková tlačítka a zároveň malé informační okénko pro označení vstupu nebo krátkou informaci.

Je vhodný například pro dva byty, dvě kanceláře nebo dvě provozovny, kde chcete současně zachovat prostor pro název objektu, označení vchodu nebo jinou doplňující informaci.

Čelní panel je vyroben z 1,8mm eloxovaného extrudovaného hliníku a má standardní modulový rozměr 100 × 100 mm.

Dvě volací pozice a informační plocha v jednom čelním modulu

N3221/AL tvoří pohledovou a mechanickou část vstupního panelu.

Po stisknutí některého ze dvou tlačítek zajistí připojená elektronika systému volání na odpovídající domovní telefon nebo videomonitor.

Malé informační okénko poskytuje další prostor pro označení objektu nebo jinou krátkou informaci.

Samotný N3221/AL neobsahuje řídicí elektroniku.

Praktický prostor pro doplňující označení

Informační okénko lze využít například pro:

• název domu nebo vchodu,
• název firmy,
• číslo objektu,
• krátkou orientační informaci.

Nejde o elektronický displej, ale o statickou informační plochu.

Rozdíl je v informačním okénku

• N3220/AL – 2 tlačítka bez informačního okénka.
• N3221/AL – 2 tlačítka + malé informační okénko.

Pokud potřebujete dvě tlačítka a zároveň prostor pro označení vstupu, vhodnější je N3221/AL.

Varianty podle počtu tlačítek

• N3221/AL – 2 tlačítka + malé informační okénko,
• N3241/AL – 4 tlačítka + malé informační okénko.

Starší katalogy Golmar uvádějí také další varianty stejné koncepce podle počtu dvojitých tlačítkových pozic.

1,8mm eloxovaný extrudovaný hliník

Čelní panel je vyroben z extrudovaného eloxovaného hliníku.

Tloušťka čelního panelu činí 1,8 mm.

Materiál i povrch odpovídají dalším modulům produktové řady NEXA Aluminium.

100 × 100 mm

Elektronika se vybírá podle technologie systému

N3221/AL obsahuje mechanická tlačítka, nikoli jejich řídicí elektroniku.

Podle konkrétní technologie lze použít odpovídající tlačítkovou elektroniku Golmar.

• EL606D – digitální elektronika pro až 6 dvouřadých tlačítek,
• EL610D – digitální elektronika pro až 10 dvouřadých tlačítek,
• EL610A – analogová elektronika pro až 10 dvouřadých tlačítek v systémech 4+N.

Konkrétní variantu je nutné zvolit podle hlavní elektroniky vstupního panelu.

Důležité před objednáním

N3221/AL je čelní tlačítkový modul, nikoli kompletní elektronická jednotka.

Obsahuje dvě mechanická tlačítka a malé informační okénko.

Elektronika pro vyhodnocení tlačítek se objednává samostatně podle konkrétní technologie systému Golmar.

Pokud informační okénko nepotřebujete, zvolte N3220/AL.

Před sestavením kompletního panelu doporučujeme ověřit kompatibilitu s hlavní elektronikou, montážní sadou a instalační krabicí.

Golmar N3221/AL kombinuje 2 samostatná zvonková tlačítka s malým informačním okénkem. Díky standardnímu formátu 100 × 100 mm a provedení z 1,8mm eloxovaného hliníku se snadno začlení do modulárních vstupních panelů NEXA Aluminium.
