Osm samostatných zvonků v jediném kompaktním modulu

Golmar N3280/AL je tlačítkový modul s 8 samostatnými zvonkovými tlačítky, určený pro modulární vstupní tabla NEXA Aluminium.

Představuje praktické řešení například pro bytový dům s osmi byty, administrativní budovu nebo objekt s více samostatnými provozovnami. Každý byt či kancelář může mít vlastní volací tlačítko, takže návštěvník snadno kontaktuje požadovaného uživatele.

Osm tlačítek je přehledně uspořádáno ve dvou sloupcích po čtyřech. Díky rozměrům 100 × 100 mm zabírá modul pouze jednu standardní pozici vstupního tabla. Čelní panel je vyroben z 1,8mm eloxovaného extrudovaného hliníku.

Rozšíření vstupního tabla o osm samostatných zvonků

N3280/AL tvoří tlačítkovou část modulárního vstupního panelu Golmar.

Každé z osmi tlačítek může být v odpovídajícím systému přiřazeno konkrétnímu bytu, kanceláři nebo jinému uživateli.

Po stisknutí tlačítka zajistí připojená elektronika systému vyzvánění příslušného domovního telefonu nebo videomonitoru.

N3280/AL je čelní tlačítkový modul, nikoliv kompletní domovní telefon. Pro funkční volání je nutné doplnit kompatibilní elektroniku a další komponenty systému Golmar.

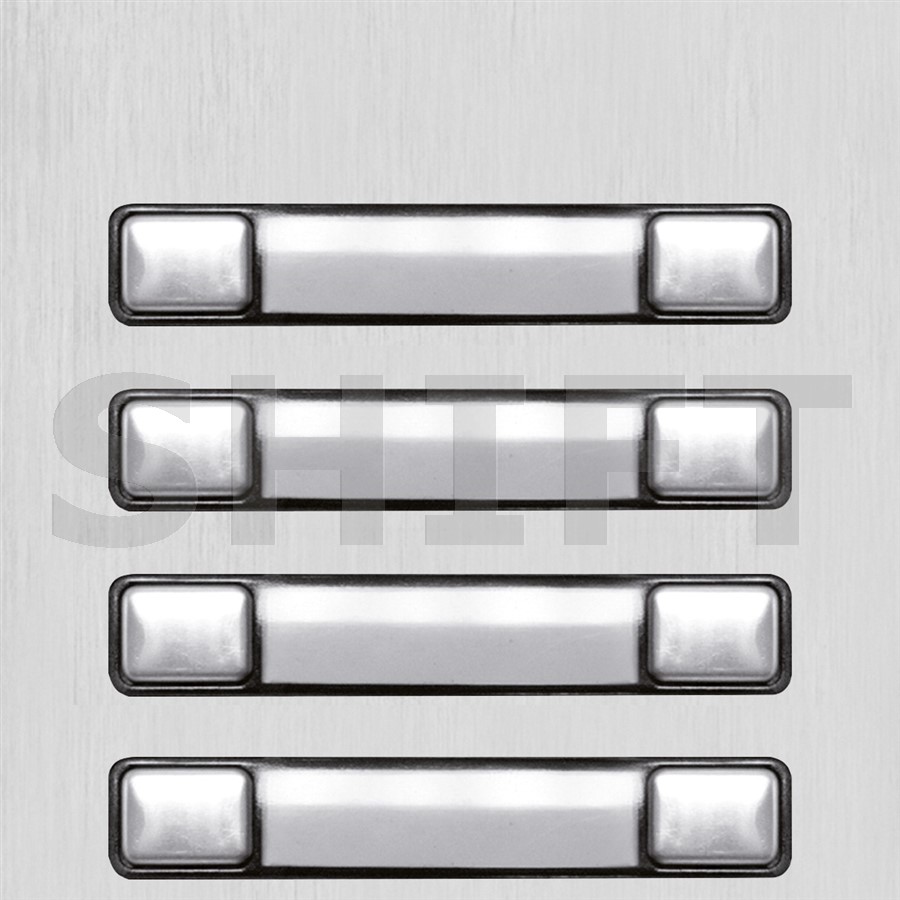

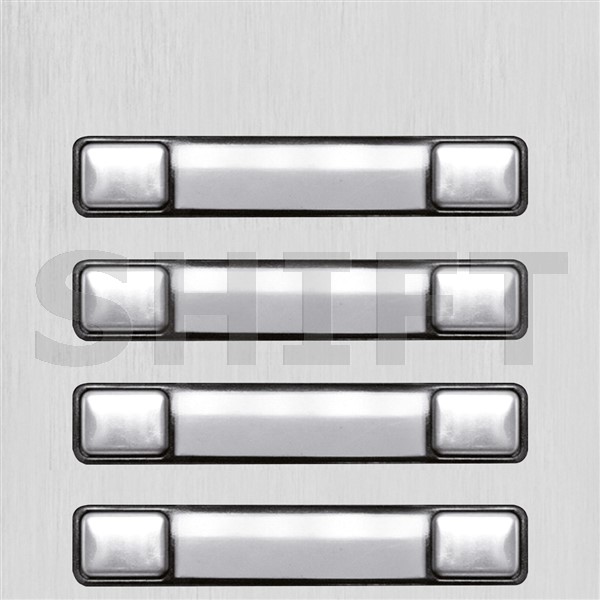

Přehledné uspořádání 4 + 4 tlačítka

Osm tlačítek je rozmístěno ve dvou sloupcích, každý se čtyřmi tlačítky.

Takové uspořádání umožňuje využít prostor efektivněji než při umístění osmi tlačítek do jednoho svislého sloupce.

Schéma je pouze ilustrativní. Označení a přiřazení tlačítek závisí na konkrétní instalaci.

Ideální pro bytové domy a objekty s více uživateli

Bytový dům s osmi byty

Každá domácnost může mít vlastní zvonkové tlačítko. Návštěvník jednoduše vybere byt, který chce kontaktovat.

Menší administrativní budova

Samostatné volání pro osm kanceláří, oddělení nebo firem.

Komerční objekt

Možnost rozdělit volací tlačítka mezi jednotlivé provozovny, ordinace či obchody.

Větší bytový dům

N3280/AL lze kombinovat s dalšími kompatibilními tlačítkovými moduly a vytvořit vstupní tablo s větším počtem volacích pozic.

Rozšíření stávajícího systému

Vhodné pro doplnění osmi tlačítek do kompatibilní modulární sestavy NEXA Aluminium.

Eloxovaný extrudovaný hliník o tloušťce 1,8 mm

Čelní panel N3280/AL je vyroben z extrudovaného hliníku s eloxovanou povrchovou úpravou.

Eloxování pomáhá chránit povrch před běžným opotřebením a korozí.

Tloušťka čelního panelu 1,8 mm přispívá k jeho pevnosti a stabilnímu usazení v montážní sestavě.

Vzhled modulu odpovídá ostatním komponentům NEXA Aluminium, takže lze vytvořit jednotně působící vstupní tablo.

N3240/AL, N3260/AL, N3280/AL nebo N3210/AL?

Dvousloupcové tlačítkové moduly NEXA Aluminium se vyrábějí v několika variantách podle počtu volacích pozic.

N3280/AL je správnou volbou, pokud potřebujete osm samostatných zvonků v jednom modulu.

Sestavte vstupní tablo podle potřeb vašeho domu

NEXA Aluminium je stavebnicový systém vstupních panelů Golmar, který umožňuje kombinovat různé funkční moduly.

N3280/AL lze v odpovídající sestavě doplnit například o:

• hlavní audio modul pro hlasovou komunikaci,
• hlavní video modul s kamerou,
• další tlačítkové moduly,
• přístupovou klávesnici,
• informační modul,
• montážní sadu a instalační krabici.

Díky tomu lze vytvořit jednoduchý vstupní panel pro osm bytů i rozsáhlejší systém pro větší budovu.

Výsledná skladba závisí na počtu účastníků, požadovaných funkcích a použité technologii Golmar.

Osm tlačítek pro volání na domovní telefony nebo videomonitory

N3280/AL lze použít v kompatibilních audio i video sestavách Golmar.

Audio systém

Po stisknutí tlačítka se uskuteční volání na příslušný domovní telefon. Návštěvník a uživatel spolu mohou komunikovat prostřednictvím odpovídající audio elektroniky.

Video systém

V kombinaci s kompatibilní kamerovou elektronikou může uživatel na videomonitoru nejen slyšet návštěvníka, ale také jej vidět.

Samotný N3280/AL neobsahuje kameru, mikrofon ani elektroniku pro komunikaci. Tyto funkce zajišťují další moduly vstupního systému.

Pro funkční volání potřebujete odpovídající elektroniku Golmar

N3280/AL obsahuje osm mechanických volacích tlačítek. Samotný modul nezajišťuje jejich elektronické vyhodnocení ani vyzvánění.

V kompatibilních digitálních sestavách Golmar se pro připojení více tlačítek používá například elektronický modul EL610D 10P.

Konkrétní elektroniku je však nutné zvolit podle technologie systému, hlavního audio/video modulu a celkového počtu účastníků.

Ne každá tlačítková elektronika Golmar je univerzálně kompatibilní se všemi systémy. Před objednáním doporučujeme ověřit skladbu celé sestavy.

Co potřebujete pro kompletní vstupní tablo?

N3280/AL je jeden funkční čelní modul. Pro jeho instalaci je nutné sestavit odpovídající vstupní panel NEXA Aluminium.

Podle konkrétní instalace budete potřebovat:

• N3280/AL – čelní tlačítkový modul s osmi tlačítky.
• Hlavní audio/video modul – pro komunikaci s návštěvníkem.
• Kompatibilní tlačítkovou elektroniku – pro připojení volacích tlačítek.
• Montážní sadu NEXA Aluminium – podle počtu modulů.
• Instalační krabici – podle velikosti a způsobu montáže.
• Další systémové komponenty – například napájení a vnitřní telefony či videomonitory.

Pokud například použijete jeden hlavní audio modul a jeden tlačítkový modul N3280/AL, vznikne sestava se dvěma moduly nad sebou. Pro takové uspořádání se používá základní montážní sada N6002/AL.

Montážní sada, instalační krabice a elektronika nejsou součástí samotného N3280/AL.

Dvě materiálové řady, odlišné montážní systémy

Golmar nabízí osmitlačítkové moduly v různých materiálových provedeních.

• N3280/AL: eloxovaný hliník, řada NEXA Aluminium.
• NX3280: nerezové provedení, řada NEXA Inox.

Obě varianty jsou určeny pro osm volacích pozic, ale patří do odlišných mechanických sestav.

Při výběru vždy zkontrolujte produktovou řadu vstupního tabla. Hliníkový N3280/AL není přímou mechanickou náhradou za nerezový NX3280.

Osm tlačítek na ploše 100 × 100 mm

Uvedené rozměry se vztahují k čelnímu modulu, nikoliv k celému vstupnímu tablu nebo instalační krabici.

Důležité před objednáním

Golmar N3280/AL je čelní tlačítkový modul s osmi zvonkovými tlačítky, nikoliv kompletní vstupní tablo.

Pro správnou funkci je nutné doplnit odpovídající tlačítkovou elektroniku, hlavní audio/video modul a další komponenty Golmar.

Modul neobsahuje kameru, samostatnou komunikační elektroniku ani napájecí zdroj.

Montážní sada a instalační krabice se vybírají podle výsledného uspořádání vstupního tabla.

Výrobek je určen pro NEXA Aluminium a není přímou mechanickou náhradou za moduly řady NEXA Inox.

Golmar N3280/AL je praktické řešení pro bytové domy, kanceláře a další objekty, kde je potřeba osm samostatných volacích tlačítek. Díky dvousloupcovému uspořádání, rozměrům 100 × 100 mm a čelnímu panelu z 1,8mm eloxovaného hliníku umožňuje vytvořit přehledné a reprezentativní vstupní tablo NEXA Aluminium. Pro funkční provoz se kombinuje s odpovídající elektronikou a montážními komponenty Golmar.
