Rozdělte IP G+ instalaci do čtyř samostatných PoE větví

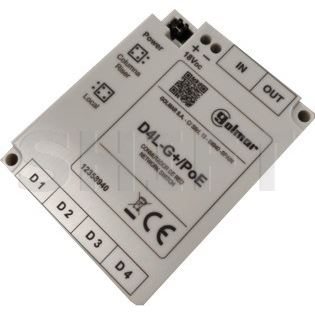

Golmar D4L-G+/POE je čtyřvýstupový distribuční modul určený pro domovní komunikační systém IP G+.

Slouží k rozdělení datového a napájecího spojení do 4 samostatných výstupů, takže umožňuje přehledně připojit více kompatibilních IP G+ zařízení z jednoho distribučního bodu.

Modul je určen pro montáž na DIN lištu a zabírá prostor 4 DIN modulů. Díky kompaktním rozměrům se snadno instaluje do technického rozvaděče.

Rozdělení PoE infrastruktury v systému IP G+

D4L-G+/POE funguje jako distribuční bod v síti IP G+.

Z jednoho vstupu umožňuje vytvořit až 4 výstupní větve pro další kompatibilní prvky systému.

Používá se tam, kde je potřeba přehledně rozvětvit komunikaci a napájení v rámci jedné IP instalace Golmar.

Pro ethernetovou architekturu Golmar

D4L-G+/POE je systémový prvek platformy IP G+.

Je určen pro instalace založené na ethernetové komunikaci, kde se jednotlivé prvky propojují síťovou kabeláží a využívají PoE napájení.

Nejde o univerzální PoE switch pro libovolná síťová zařízení, ale o komponent určený pro konkrétní systémovou architekturu Golmar IP G+.

Rozbočení kabeláže k více zařízením

D4L-G+/POE lze využít například při:

• rozvodu signálu k více monitorům,
• rozšíření struktury IP G+ systému,
• přehledném rozdělení kabeláže v rozvaděči,
• větších bytových nebo administrativních objektech,
• vícebodových instalacích s PoE napájením.

Konkrétní zapojení musí vždy odpovídat topologii a systémovému schématu IP G+.

4 DIN moduly

Kompaktní DIN provedení umožňuje instalovat distributor společně s napájecím zdrojem a dalšími systémovými prvky IP G+.

Přibližně 70 × 90 × 30 mm

Starší katalog Golmar uvádí šířku 71 mm, novější dokumentace 70 mm. Pro návrh rozvaděče je rozhodující údaj 4 DIN.

Podobné označení, ale jiná technologie

• D4L-G+/POE – pro ethernetový systém IP G+, s PoE.
• D4L-G2+ – pro dvouvodičový sběrnicový systém G2+.

Tyto dva distributory nejsou vzájemně zaměnitelné.

Při servisní výměně je proto důležité ověřit přesnou technologii instalace.

Součást širší infrastruktury Golmar IP G+

V systému IP G+ se D4L-G+/POE používá společně s dalšími komponenty, například:

• FA-G+ – systémový napájecí zdroj,
• DCP/G+ – PoE injektor se 4 výstupy,
• DCS/G+ – ethernetový daisy-chain switch,
• SAR-G+ – digitální reléová jednotka,
• LCU-16/G+ – řídicí jednotka výtahů.

Výběr těchto prvků se řídí návrhem konkrétní IP G+ instalace.

Důležité před objednáním

D4L-G+/POE je určen pouze pro systém Golmar IP G+.

Nezaměňujte jej s distributorem D4L-G2+ pro dvouvodičový systém G2+.

Nejde o obecný počítačový PoE switch pro libovolná síťová zařízení.

Konkrétní zapojení a počet distributorů musí odpovídat projektové dokumentaci systému IP G+.

Před servisní výměnou doporučujeme vždy ověřit přesné označení původního modulu a použitou topologii sítě.

Golmar D4L-G+/POE umožňuje rozdělit instalaci IP G+ do 4 samostatných PoE větví. Díky montáži na 4 DIN a kompaktním rozměrům se snadno začlení do technického rozvaděče a tvoří praktický distribuční bod větších IP domovních systémů Golmar.
