GOLMAR • SW-704E • VENKOVNÍ POE SWITCH

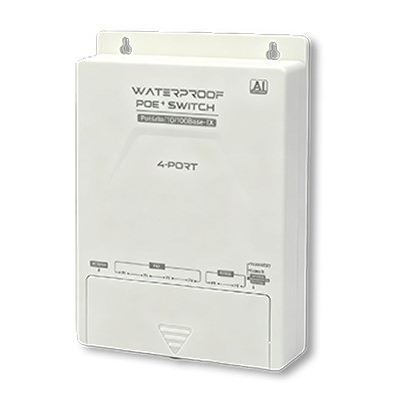

GOLMAR SW-704E – venkovní PoE switch pro spolehlivé napájení až 4 IP kamer
Potřebujete připojit a napájet IP kamery ve venkovním prostředí bez dalšího rozvaděče? GOLMAR SW-704E je kompaktní venkovní síťový switch, který umožňuje připojit až čtyři PoE kamery a současně je napájet prostřednictvím síťového kabelu.
Díky 4 PoE portům, 2 samostatným uplinkovým portům a celkovému PoE výkonu 60 W je vhodný pro menší kamerové systémy u rodinných domů, firemních objektů, skladů nebo parkovišť.
Odolné provedení s krytím IP65 umožňuje venkovní instalaci. Funkce AI Watchdog navíc automaticky restartuje PoE port při déletrvajícím výpadku datové komunikace připojené kamery, čímž může omezit nutnost servisního zásahu.
4× PoE 10/100 Mb/s 2× Uplink PoE 60 W celkem IP65 AI Watchdog VLAN / Extend
Proč si vybrat GOLMAR SW-704E?
Napájení až 4 kamer
Čtyři PoE porty přenášejí data i elektrické napájení jedním ethernetovým kabelem.
Odolnost IP65
Kryt chrání zařízení proti prachu a tryskající vodě při správně provedené montáži a utěsnění kabelových vstupů.
AI Watchdog
Při dlouhodobém výpadku komunikace automaticky odpojí a obnoví PoE napájení příslušného portu.
Dva uplinkové porty
Samostatné porty pro připojení rekordéru NVR, hlavního switche nebo dalšího síťového zařízení.
Prodloužený dosah PoE
Režim Extend umožňuje delší kabelové trasy za cenu snížení rychlosti PoE portů na 10 Mb/s.
Napájení přímo ze sítě
Vstup 100–240 V AC umožňuje provoz bez samostatného externího DC napájecího adaptéru.
JEDNODUCHÉ ZAPOJENÍ
Jeden switch pro napájení a propojení kamer
1. Připojte kamery
Až čtyři kompatibilní IP kamery připojte do PoE portů P1–P4.
2. Propojte síť
Uplinkový port propojte s rekordérem NVR, routerem nebo hlavním switchem.
3. Zapněte napájení
Po bezpečném dokončení instalace připojte napájení 100–240 V AC.
Switch podporuje automatické vyjednávání rychlosti a Auto-MDI/MDIX, takže pro běžné propojení nejsou potřeba speciální křížené ethernetové kabely.
AI Watchdog – automatický restart nekomunikující kamery
U běžného kamerového systému může dojít k situaci, kdy kamera přestane komunikovat a její funkci je nutné obnovit odpojením napájení.
GOLMAR SW-704E je vybaven funkcí AI Watchdog. Pokud switch zaznamená nepřítomnost datového provozu na PoE portu po dobu delší než 3 minuty, automaticky tento port restartuje krátkým přerušením a obnovením PoE napájení.
Kamera se tak může znovu spustit bez nutnosti fyzického zásahu na místě instalace.
Důležité: Funkce AI Watchdog je aktivní trvale a nelze ji vypnout. Vyhodnocuje nepřítomnost datového provozu, nikoli kvalitu obrazu nebo všechny možné závady kamery.
VLAN a Extended PoE – delší kabelové trasy a oddělení kamer
Pomocí fyzického přepínače lze současně aktivovat funkce VLAN a Extended PoE. Tento režim je vhodný zejména tam, kde potřebujete prodloužit vzdálenost mezi switchem a kamerou nebo oddělit komunikaci jednotlivých PoE portů.
Standardní režim
100 Mb/s
PoE porty pracují rychlostí až 100 Mb/s a běžná maximální délka ethernetové trasy je 100 m.
VLAN / Extend
10 Mb/s
PoE porty přecházejí na 10 Mb/s. Instalační návod rev. 0126 uvádí dosah až 250 m; aktuální produktová stránka výrobce uvádí 200 m.
Jak funguje oddělení portů?
Při aktivním režimu VLAN/Extend spolu jednotlivé PoE porty nemohou přímo komunikovat. Komunikují pouze směrem k uplinkovým portům.
Uplinkové porty si zachovávají rychlost 100 Mb/s a standardní dosah 100 m. Přepnutí režimu VLAN a Extend probíhá společně – nejde o dvě nezávisle nastavitelné funkce.
Kde se SW-704E nejlépe uplatní?
Rodinné domy
Napájení kamer na fasádě, u vstupní brány, garáže nebo kolem domu.
Firemní objekty
Připojení kamer na venkovních stěnách skladů, dílen a provozoven.
Parkoviště
Lokální propojení a napájení kamer sledujících parkovací plochy a příjezdové komunikace.
Rozšíření CCTV
Praktické doplnění stávající kamerové sítě o další čtyři PoE připojení.
Technické parametry GOLMAR SW-704E
| Výrobce | GOLMAR |
| Model | SW-704E |
| Kód výrobce | 31600522 |
| EAN | 8429898035819 |
| Typ zařízení | Venkovní PoE síťový switch |
| PoE porty | 4× RJ45 10/100 Mb/s |
| Uplinkové porty | 2× RJ45 10/100 Mb/s |
| Celkový počet RJ45 portů | 6 |
| Standardy Ethernet | IEEE 802.3, IEEE 802.3u |
| Standardy PoE | IEEE 802.3af / 802.3at |
| Maximální výkon PoE portu | 30 W |
| Celkový PoE rozpočet | 60 W |
| Rychlost portů | 10/100 Mb/s, automatické vyjednávání |
| Auto MDI/MDIX | Ano |
| Standardní dosah Ethernet | Až 100 m |
| Režim Extended PoE | Až 250 m dle návodu rev. 0126, při 10 Mb/s; produktový web uvádí 200 m |
| VLAN / Extend | Společný fyzický přepínač |
| AI Watchdog | Automatický restart PoE portu po výpadku komunikace delším než 3 minuty |
| Propustnost přepínací sběrnice | 1,2 Gb/s |
| Vyrovnávací paměť | 768 K |
| Řízení toku | IEEE 802.3x (plný duplex) |
| Napájení | 100–240 V AC |
| Přepěťová ochrana | 4 kV dle IEC 61000-4-5 |
| Ochrana ESD | Kontakt ±4 kV / vzduch ±6 kV |
| LED indikace | Napájení, Link/Activity, PoE, VLAN |
| Krytí | IP65 |
| Materiál krytu | ABS plast |
| Provozní teplota | −20 až +55 °C |
| Skladovací teplota | −40 až +85 °C |
| Rozměry (š × v × h) | 140 × 200 × 42 mm |
| Hmotnost | 417 g |
| MTBF | ≥ 100 000 hodin |
Jak správně počítat PoE výkon?
SW-704E podporuje výkon až 30 W na jednom PoE portu. Současně však platí omezení 60 W pro všechny čtyři PoE porty dohromady.
Příklad vhodného zapojení
4 IP kamery s maximálním příkonem 10 W na kameru představují celkový požadavek 40 W. Taková sestava se do PoE rozpočtu switche vejde.
Příklad nevhodného zapojení
4 IP kamery s požadavkem 25 W na kameru potřebují dohromady 100 W. Přestože žádná jednotlivá kamera nepřekračuje limit 30 W na port, celkový požadavek je vyšší než dostupných 60 W.
Při návrhu doporučujeme počítat s maximální spotřebou kamer včetně přísvitu, vyhřívání a dalších aktivních funkcí.
Instalace a uvedení do provozu
1. Výběr místa
Zvolte stabilní montážní podklad a umístění umožňující bezpečné vedení kabeláže. Dbejte na zachování přístupnosti zařízení pro případnou údržbu.
2. Příprava kabeláže
Použijte kvalitní ethernetové kabely kategorie Cat5e nebo vyšší. Při zakončení konektorů RJ45 dodržte na obou koncích shodný standard T568A nebo T568B.
3. Utěsnění kabelových vstupů
Sejměte ochranný kryt, protáhněte kabely těsnicími průchodkami a připravte připojení. Správné utěsnění je nezbytné pro zachování krytí IP65.
4. Připojení kamer a sítě
Kamery zapojte do čtyř PoE portů. Uplinkový port propojte s rekordérem NVR, hlavním switchem nebo routerem.
5. Elektrické napájení
Připojení síťového napájení 100–240 V AC musí provést odborně způsobilá osoba v souladu s platnými bezpečnostními předpisy. Veškeré zapojování provádějte při odpojeném napájení.
6. Kontrola funkce
Zkontrolujte pevnost konektorů, těsnění, nasazení ochranného krytu a stav LED kontrolek. Podle potřeby aktivujte režim VLAN/Extend.
Důležité informace před objednáním
Celkem 6 síťových portů: Zařízení má 4 PoE porty pro kamery a 2 samostatné uplinkové porty. Uplinkové porty nejsou určeny pro PoE napájení.
PoE výkon: Maximálně 30 W na jednotlivý port a současně nejvýše 60 W dohromady. Před připojením více kamer zkontrolujte jejich celkový příkon.
Nejde o gigabitový switch: Všechny síťové porty pracují rychlostí 10/100 Mb/s. Pro aplikace vyžadující gigabitovou konektivitu zvolte jiný model.
AI Watchdog nelze vypnout: Funkce je trvale aktivní. U zařízení s velmi nízkým nebo nepravidelným datovým provozem je vhodné předem ověřit chování automatického restartu.
VLAN a Extend se zapínají společně: Po aktivaci klesá rychlost PoE portů na 10 Mb/s a PoE porty jsou vzájemně komunikačně odděleny.
Dosah Extend: Instalační návod revize 0126 uvádí až 250 m, aktuální produktová stránka GOLMAR však 200 m. Při návrhu delších tras doporučujeme ověřit skutečně podporovanou vzdálenost a parametry použité kabeláže.
Krytí IP65: Platí při správné instalaci a utěsnění všech kabelových vstupů. Zařízení není určeno k ponoření do vody.
Napájení 230 V: Switch používá síťové napájení AC, nikoli vstup 48 V DC. Elektrické připojení musí být provedeno bezpečně a odborně.
Zařízení nenahrazuje rekordér: Switch zajišťuje síťovou komunikaci a PoE napájení. Samotné nahrávání obrazu zajišťuje kompatibilní NVR nebo jiné záznamové řešení.
Obsah balení
- 1× venkovní PoE switch GOLMAR SW-704E
- 1× návod k použití
Kamery, rekordér NVR, ethernetové kabely a další síťová zařízení nejsou součástí balení.
Dokumentace a podpora
GOLMAR SW-704E – praktický základ venkovního kamerového systému
GOLMAR SW-704E nabízí jednoduché propojení a PoE napájení až čtyř IP kamer bez potřeby samostatných napájecích adaptérů u každé kamery. Díky IP65, dvěma uplinkovým portům, výkonu 60 W a funkci AI Watchdog je vhodný pro venkovní kamerové instalace, kde záleží na spolehlivém provozu a přehledné kabeláži.
