GOLMAR CE-8M • NEXA ALUMINIUM • ZÁPUSTNÁ INSTALAČNÍ KRABICE
Pevný základ pro rozsáhlejší vstupní tablo až s 8 moduly

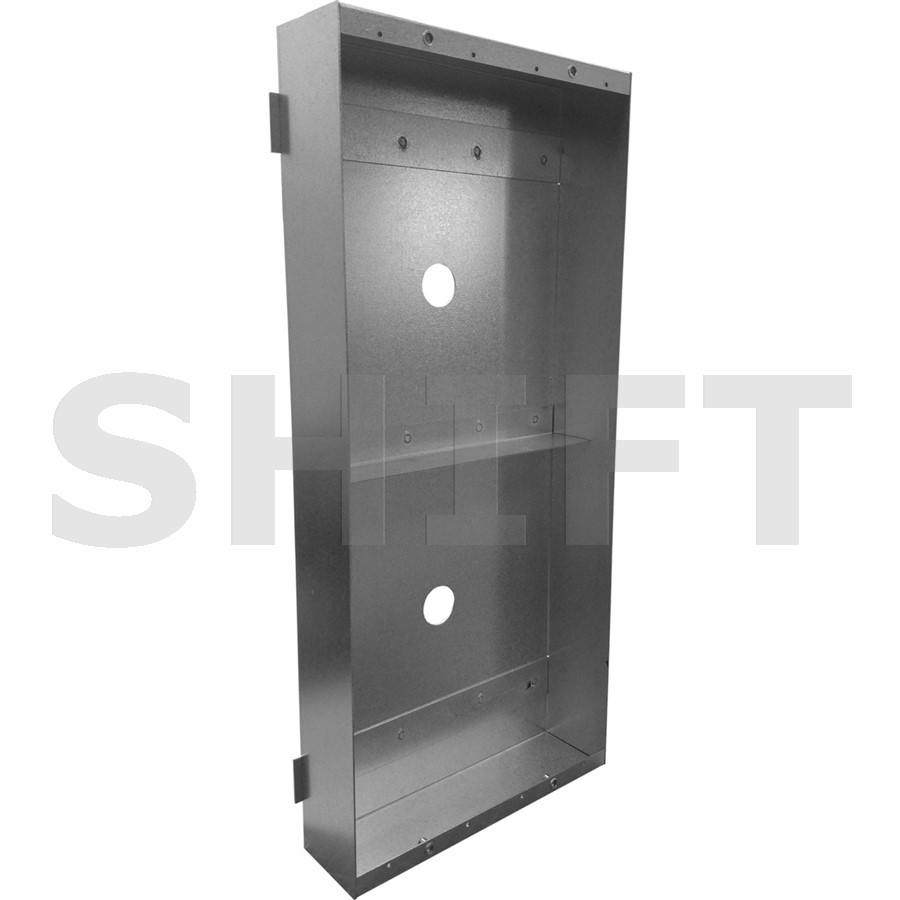

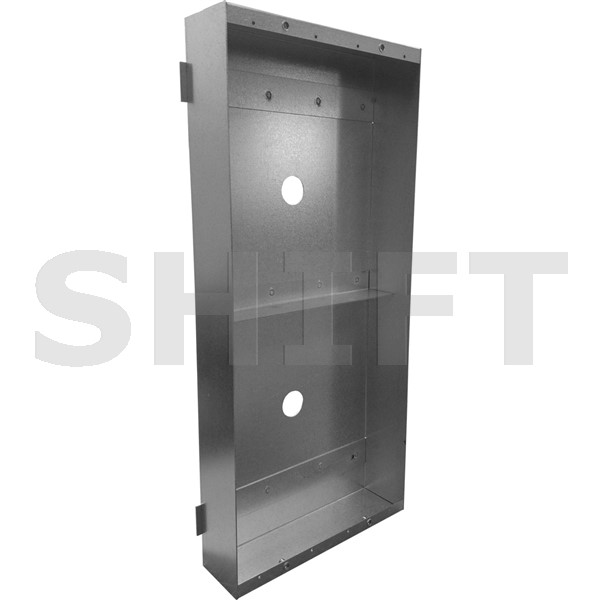

Golmar CE-8M je kovová zápustná instalační krabice určená pro montáž modulárních vstupních panelů NEXA Aluminium do zdi.
Umožňuje sestavení vstupního tabla s 8 moduly uspořádanými do dvou sloupců a čtyř řad. Poskytuje instalační prostor pro odpovídající sestavu domovního telefonu nebo videovrátného.
Je vhodná především pro bytové domy, administrativní objekty a další budovy, kde je potřeba přehledně umístit větší počet funkčních modulů nebo vyzváněcích tlačítek.
Až 8 modulůUspořádání 2 × 4Montáž pod omítkuNEXA Aluminium
Pro větší vstupní tabla
Instalační prostor pro sestavu až osmi modulů NEXA Aluminium ve dvou sloupcích.
Zapuštěná montáž
Krabice se zabuduje do zdi a slouží jako základ pro montáž odpovídajícího vstupního panelu.
Kovové provedení
Instalační krabice určená pro modulární konstrukční systém Golmar NEXA Aluminium.
PRAKTICKÝ PŘÍKLAD
Přehledné vstupní tablo pro bytový dům
Při instalaci domovního telefonu ve větším bytovém domě je často potřeba umístit vedle komunikačního modulu také více vyzváněcích tlačítek nebo informačních prvků.
Krabice CE-8M poskytuje prostor pro sestavu osmi modulových pozic NEXA Aluminium v uspořádání 2 sloupce × 4 řady.
Výsledkem může být kompaktní a přehledně uspořádané vstupní tablo, jehož konkrétní vybavení závisí na zvolených modulech, rámečcích a elektronice.
KONFIGURACE
Jak jsou moduly uspořádány?
Instalační krabice CE-8M je navržena pro čtyři modulové pozice nad sebou ve dvou vedlejších sloupcích.
Modul 1
Modul 2
Modul 3
Modul 4
Modul 5
Modul 6
Modul 7
Modul 8
Ilustrační schéma rozmístění 2 × 4. Neznázorňuje skutečný vzhled výrobku.
Poznámka: Počet osmi modulů označuje konstrukční kapacitu krabice. Skutečný počet vyzváněcích tlačítek nebo účastníků závisí na konkrétní sestavě vstupního panelu.
KOMPATIBILITA
Pro vstupní panely NEXA Aluminium
CE-8M je konstrukční příslušenství určené pro modulární vstupní tabla Golmar NEXA Aluminium.
V rámci kompatibilní sestavy lze použít různé typy funkčních modulů, například:
- komunikační a elektronické moduly,
- moduly s vyzváněcími tlačítky,
- informační moduly,
- další prvky podle možností konkrétního systému.
Důležité: CE-8M je pouze instalační krabice. Neobsahuje kompletní vstupní tablo, čelní moduly ani komunikační elektroniku.
ROZMĚRY
Rozměry instalační krabice CE-8M
Uvedené hodnoty představují rozměry instalační krabice. Při přípravě stavebního otvoru je nutné postupovat podle instalačních pokynů výrobce a zohlednit podmínky konkrétní montáže.
Srovnání instalačních krabic NEXA Aluminium
| Model | Uspořádání | Rozměry (Š × V × H) |
|---|
| CE-4M | 1 × 4 moduly | 100 × 445 × 56 mm |
| CE-8M | 2 × 4 moduly | 200 × 445 × 56 mm |
Oba modely jsou určeny pro zápustnou montáž odpovídajících panelů NEXA Aluminium. Model CE-8M poskytuje prostor pro dvojnásobný počet modulových pozic oproti CE-4M.
INSTALACE
Montáž pod omítku
Krabice CE-8M je určena pro zabudování do připraveného stavebního otvoru ve zdi.
Při instalaci je potřeba:
- připravit odpovídající stavební otvor,
- zajistit přívod kabeláže pro vstupní tablo,
- usadit a upevnit instalační krabici,
- osadit kompatibilní montážní konstrukci a moduly NEXA Aluminium,
- dokončit montáž podle příslušného návodu Golmar.
Pozor na horizontální spojování:Krabici CE-8M nelze horizontálně spojovat s dalšími instalačními krabicemi. Pro větší nebo jiné uspořádání vstupního tabla je nutné zvolit odpovídající konstrukční řešení.
Technické parametry
| Identifikace výrobku |
| Výrobce | Golmar |
| Model | CE-8M |
| Kód výrobce | 11797892 |
| EAN | 8429898016313 |
| Provedení a použití |
| Typ | Zápustná instalační krabice |
| Materiál | Kov |
| Produktová řada | NEXA Aluminium |
| Kapacita | 8 modulů |
| Uspořádání | 2 sloupce × 4 řady |
| Montáž | Pod omítku / do zdi |
| Horizontální spojování | Není možné |
| Rozměry |
| Šířka | 200 mm |
| Výška | 445 mm |
| Hloubka | 56 mm |
Důležité před objednáním
CE-8M není kompletní vstupní tablo. Jde pouze o zápustnou instalační krabici. Elektronické moduly, tlačítka, čelní prvky a další potřebné součásti se vybírají podle požadované sestavy.
Krabice je určena pro NEXA Aluminium. Před objednáním ověřte konstrukční kompatibilitu s plánovanými moduly a montážním rámečkem.
Nelze ji horizontálně spojovat s dalšími krabicemi. Toto omezení výslovně uvádí výrobce Golmar.
Rozměry 200 × 445 × 56 mm jsou rozměry výrobku. Nepředstavují automaticky závazný rozměr stavebního otvoru.
Identifikace produktu:
Výrobce: Golmar
Model: CE-8M
Kód výrobce: 11797892
EAN: 8429898016313
Typ: Kovová zápustná instalační krabice
Řada: NEXA Aluminium
Kapacita: 8 modulů (2 × 4)
Rozměry: 200 × 445 × 56 mm
Spolehlivý konstrukční základ pro osmimodulové vstupní tabloGolmar CE-8M (11797892) je kovová zápustná instalační krabice pro modulární vstupní panely NEXA Aluminium. Umožňuje instalaci až osmi modulů ve dvou sloupcích a čtyřech řadách. Díky rozměrům 200 × 445 × 56 mm představuje praktické řešení pro rozsáhlejší vstupní tabla bytových domů, firem a dalších objektů. Krabice je určena pro montáž pod omítku a nelze ji horizontálně spojovat s dalšími instalačními krabicemi.
