Kódová klávesnice s RFID čtečkou Y YK-1168B, široká

Kódová klávesnice s RFID čtečkou Y YK-1168B, široká

Vaše cena bez DPH
3 150,00 Kč
Vaše cena s DPH
3 811,50 Kč
3150
Dostupnost
Není skladem
Kód
Y-YK-1168B




AUDIO SLOVAKIA • YK-1168B • PŘÍSTUPOVÉ SYSTÉMY

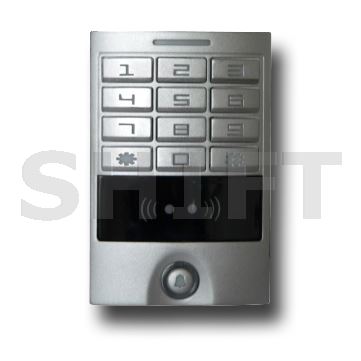

Kódová klávesnice s RFID čtečkou YK-1168B – široké provedení

Otevírejte dveře pomocí kódu, bezkontaktní karty nebo čipu. YK-1168B je samostatná přístupová klávesnice s integrovanou RFID čtečkou, která nabízí pohodlné ovládání elektrického zámku bez nutnosti používat klasický mechanický klíč.

Hlavní výhodou široké varianty B je podpora dvou RFID frekvencí: 125 kHz a 13,56 MHz. Zařízení podporuje až 2 000 uživatelů, nabízí tři režimy ověřování, integrované zvonkové tlačítko a odolné kovové provedení s krytím IP65.

RFID 125 kHz + 13,56 MHz 2 000 uživatelů 12–24 V DC IP65 Wiegand 26–37 Zvonkové tlačítko

Hlavní výhody YK-1168B

Dvě RFID frekvence

Podpora identifikátorů 125 kHz EM/HID a vybraných médií 13,56 MHz IC/CPU podle standardu ISO 14443A. Umožňuje větší flexibilitu při výběru přístupových karet.

Karta, PIN nebo kombinace

Zvolte způsob vstupu podle požadované úrovně zabezpečení: samotnou kartu, kartu společně s PIN nebo jednu z těchto možností.

Až 2 000 uživatelů

Dostatečná kapacita pro rodinné a bytové domy, firmy i provozovny. Každému uživateli lze přiřadit kartu nebo čip a vlastní PIN.

Odolná kovová konstrukce

Tělo ze slitiny hliníku, kovová klávesnice a krytí IP65 poskytují ochranu při každodenním používání.

Integrovaný zvonek

Samostatné zvonkové tlačítko přímo na zařízení umožňuje připojení vhodného dveřního zvonku.

Správa bez počítače

Přidávání a mazání uživatelů prostřednictvím programovacího režimu nebo předem nastavených správcovských karet.

Jak lze dveře otevřít?

1. Pouze kartou nebo čipem

Uživatel přiloží registrovaný RFID identifikátor. Zadání uživatelského PIN v tomto režimu neaktivuje zámek.

2. Kartou a PIN současně

Pro otevření dveří je nutné přiložit oprávněnou kartu nebo čip a následně zadat odpovídající PIN. Vhodné tam, kde je požadováno dvoufaktorové ověření.

3. Kartou nebo PIN

Dveře lze otevřít buď registrovanou kartou či čipem, nebo zadáním přiřazeného PIN. Tento režim je nastaven z výroby.

Kde klávesnici YK-1168B využijete?

  • Rodinné domy: pohodlné odemykání vstupních dveří nebo branky.
  • Bytové domy: přístup obyvatel pomocí čipů, karet nebo PIN.
  • Kanceláře: kontrola přístupu zaměstnanců a dalších oprávněných osob.
  • Sklady a provozovny: omezení vstupu do neveřejných prostor.
  • Objekty s různými RFID médii: možnost využít podporované identifikátory na frekvencích 125 kHz a 13,56 MHz.

Technické parametry

Parametr Hodnota
Model YK-1168B
Typ zařízení Samostatná kódová klávesnice s RFID čtečkou
Provedení Široká varianta B
RFID frekvence 125 kHz a 13,56 MHz
RFID identifikátory 125 kHz EM, HID dle dokumentace
RFID identifikátory 13,56 MHz IC/CPU média, ISO 14443A, dle dokumentace
Počet uživatelů Až 2 000
Uživatelský PIN 4–6 číslic
Napájecí napětí 12–24 V DC
Klidový odběr Méně než 35 mA
Čtecí vzdálenost EM/HID Přibližně 3–6 cm
Čtecí vzdálenost IC/CPU Přibližně 2–6 cm
Výstup pro zámek 1 reléový výstup NO / COM / NC
Nastavení doby otevření Impuls 50 ms nebo čas 1–99 s
Rozhraní Wiegand Wiegand 26–37; další formáty dat dle návodu
Odchodové tlačítko Ano, vstup pro externí tlačítko
Dveřní kontakt Ano
Alarmový výstup Ano
Zvonkové tlačítko Ano, integrované
Indikace LED a akustická signalizace
Materiál Slitina hliníku, kovová klávesnice
Stupeň krytí IP65
Provozní teplota – EM/HID −40 až +60 °C
Provozní teplota – IC/CPU −20 až +60 °C
Provozní vlhkost 0–95 %, bez kondenzace
Rozměry (V × Š × H) 125 × 83 × 21,7 mm
Hmotnost Přibližně 0,4 kg
Montáž Povrchová

Kompatibilita RFID karet a čipů

Široká verze YK-1168B umožňuje používat vybrané identifikátory na dvou frekvencích. Před objednáním karet doporučujeme ověřit jejich konkrétní technologii a kompatibilitu.

125 kHz

RFID identifikátory EM a HID podle dokumentace. Uvedená čtecí vzdálenost je přibližně 3–6 cm.

13,56 MHz

Podporovaná IC/CPU média dle ISO 14443A. Dokumentace uvádí také MIFARE média. Čtecí vzdálenost je přibližně 2–6 cm.

Upozornění: Shodná pracovní frekvence sama o sobě nezaručuje kompatibilitu všech typů RFID identifikátorů. Návod neuvádí úplný seznam podporovaných čipových technologií.

Jednoduchá správa přístupových oprávnění

Klávesnice umožňuje správu uživatelů přímo na zařízení. Každá paměťová pozice může obsahovat jednu uživatelskou kartu nebo čip a přiřazený PIN.

  • Přidávání uživatelů na konkrétní paměťové pozice.
  • Postupné přidávání karet pomocí správcovské karty.
  • Odstraňování identifikátorů přiložením ke čtečce.
  • Odstranění uživatele podle čísla paměťové pozice.
  • Změna uživatelského PIN.
  • Změna hlavního programovacího kódu.
  • Nastavení režimu ověřování a doby sepnutí zámku.

Montáž a připojení

Povrchová montáž

Klávesnice se upevňuje na instalační držák připevněný k podkladu. Po nasazení na držák se zajistí bezpečnostními šroubky na spodní hraně zařízení.

Ovládání elektrického zámku

Integrované relé s kontakty NO, COM a NC umožňuje připojení vhodného elektrického otvírače nebo elektromagnetického zámku. Dobu aktivace lze nastavit na 1–99 sekund nebo použít impuls 50 ms.

Další připojení

  • Externí odchodové tlačítko.
  • Dveřní kontakt.
  • Alarmový výstup.
  • Dveřní zvonek.
  • Datové rozhraní Wiegand.

Důležité informace pro instalaci

Napájení: Zařízení vyžaduje 12–24 V DC. Napájecí zdroj musí být dimenzován také s ohledem na další připojené prvky.

Ochrana kontaktů: Při spínání stejnosměrného elektrického zámku doporučuje návod použít ochrannou diodu 1N4004 pro omezení napěťových špiček.

Zatížení relé: Před připojením zámku ověřte přípustné zatížení reléových kontaktů. Konkrétní proudová zatížitelnost není v přiložené technické specifikaci uvedena.

Bezpečnost provozu: Po uvedení do provozu změňte tovární programovací kód a instalaci proveďte podle schématu zapojení.

YK-1168A nebo YK-1168B?

Vlastnost YK-1168A – úzká YK-1168B – široká
RFID 125 kHz Ano Ano
RFID 13,56 MHz Ne Ano
Kapacita uživatelů 2 000 2 000
Rozměry (V × Š × H) 158,6 × 42 × 21,7 mm 125 × 83 × 21,7 mm
Krytí IP65 IP65
Vhodné použití Úzké sloupky a zárubně Širší montážní plochy, dvě RFID frekvence

Doporučené součásti instalace

  • Napájecí zdroj 12–24 V DC.
  • Elektrický otvírač nebo elektromagnetický zámek.
  • Kompatibilní RFID karty nebo přívěšky.
  • Odchodové tlačítko.
  • Volitelný dveřní kontakt.
  • Instalační kabeláž a ochranné prvky podle zapojení.

Dokumentace a návody

Český instalační návod YK-1168 obsahuje technické údaje pro varianty A a B, postup povrchové montáže, elektrická schémata, správu uživatelů, nastavení režimů a programování výstupu.

Produkt YK-1168B na SHIFT.cz

YK-1168B – široká přístupová klávesnice se dvěma RFID frekvencemi

Praktické řešení kontroly vstupu s podporou RFID 125 kHz a 13,56 MHz, možností ovládání pomocí PIN a kapacitou až 2 000 uživatelů. Kovová konstrukce, krytí IP65, integrované zvonkové tlačítko a nastavitelné ovládání elektrického zámku z ní dělají univerzální zařízení pro domy, kanceláře i provozní objekty.
