GOLMAR • iP-OPENER • ROZŠIŘUJÍCÍ MODUL • 12 VSTUPŮ

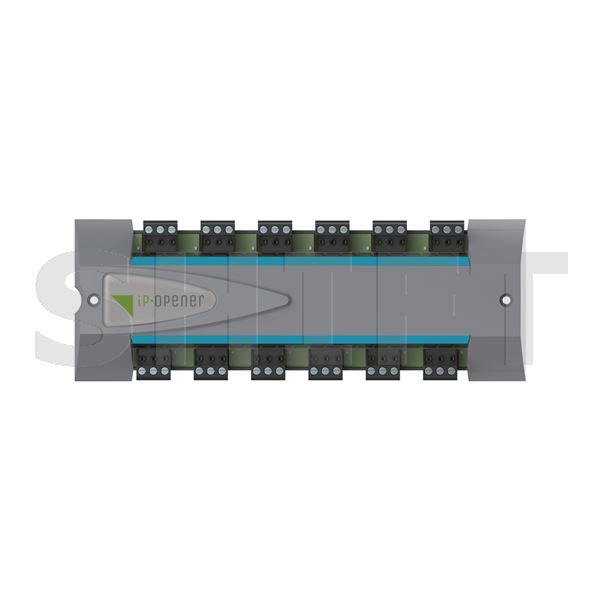

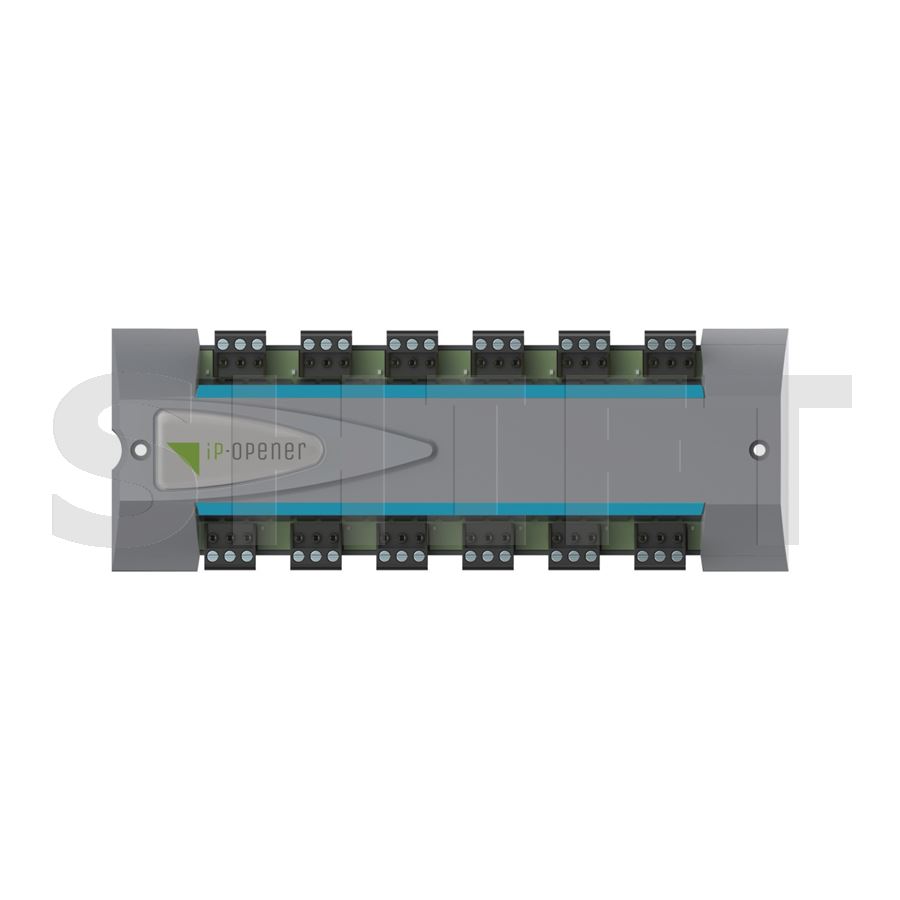

GOLMAR GM-IPOP-EXP12E – rozšiřující modul s 12 vstupy pro externí signály
GOLMAR GM-IPOP-EXP12E je rozšiřující modul přístupového systému iP-Opener, který umožňuje doplnit kompatibilní řídicí jednotku o 12 dalších vstupů pro externí zařízení a signály.
Potřebujete, aby váš přístupový systém získával informace také z dalších tlačítek, kontaktů nebo návazných technologií? Tento modul umožňuje připojit zařízení, která předávají signál prostřednictvím elektrického kontaktu, a využít tyto informace v rámci podporovaných funkcí systému.
Modul se instaluje přímo na kompatibilní kontrolér GOLMAR iP-Opener a nevyžaduje vlastní samostatný napájecí zdroj – napájení získává z řídicí jednotky. Je vhodný pro profesionální přístupové systémy v bytových domech, kancelářích, firmách a dalších objektech.
12 signálových vstupů Kontaktní signály Přímé připojení Napájení z kontroléru Systém iP-Opener
Co vám modul GM-IPOP-EXP12E přinese?
12 dalších vstupů
Rozšíříte možnosti systému o dvanáct vstupů pro připojení externích kontaktních signálů.
Více informací z objektu
Systém může přijímat signály z dalších kompatibilních tlačítek, kontaktů a externích zařízení.
Přímé připojení
Zásuvné provedení umožňuje začlenění modulu přímo do sestavy s řídicí jednotkou.
Bez samostatného zdroje
Modul získává napájení z kompatibilního kontroléru, takže nepotřebuje vlastní externí napájecí zdroj.
Systémová integrace
Připojené vstupy lze začlenit do podporovaných funkcí a pravidel systému iP-Opener.
Pro rozsáhlejší instalace
Praktické řešení při modernizaci nebo rozšiřování přístupového systému o další sledované signály.
JAK MODUL FUNGUJE
Přístupový systém získává informace z dalších zařízení
Základní řídicí jednotka přístupového systému zpracovává signály z připojených zařízení a podle nastavených pravidel řídí provoz vstupů.
GM-IPOP-EXP12E rozšiřuje počet dostupných signálových vstupů. Externí zařízení předá prostřednictvím kontaktu informaci o změně stavu a kontrolér ji může dále zpracovat podle podporované konfigurace.
Modul tak umožňuje propojit přístupový systém s dalšími vhodnými prvky instalace bez nutnosti pořizovat samostatnou řídicí jednotku pouze kvůli dalším kontaktním vstupům.
Kde lze 12 vstupů využít?
Vstupy jsou určeny pro externí zařízení, která předávají signál prostřednictvím kontaktu. Konkrétní využití závisí na konfiguraci kontroléru a podporovaných funkcích systému.
Externí tlačítka
Připojení vhodných tlačítek, která předávají ovládací impuls pomocí elektrického kontaktu.
Dveřní kontakty
Příjem signálu z kompatibilních kontaktů indikujících změnu stavu dveří, pokud tuto funkci podporuje konfigurace systému.
Technologie budov
Přivedení kontaktních signálů z dalších řídicích zařízení a návazných systémů.
Pomocné signalizační obvody
Rozšíření počtu sledovaných stavů a externích impulsů v profesionální instalaci.
Vstupy pro externí kontaktní signály
Jaký typ zařízení lze připojit?
Výrobce popisuje modul jako rozšíření pro externí elektrická nebo elektronická zařízení, která mohou předávat signál prostřednictvím kontaktu.
Co se stane při změně kontaktu?
Připojené zařízení vyvolá změnu elektrického stavu vstupu. Kontrolér pak může tuto změnu vyhodnotit podle konfigurace a možností systému iP-Opener.
Důležitá podmínka zapojení
Vstupy nejsou univerzální analogové ani napájecí svorky. Před připojením zařízení je nutné ověřit požadovaný typ kontaktu, jeho elektrické vlastnosti a zapojení podle aktuálního instalačního manuálu GOLMAR.
Technické parametry GM-IPOP-EXP12E
| Výrobce | GOLMAR |
| Model | GM-IPOP-EXP12E |
| Kód výrobce | 20780213 |
| EAN | 8429898021065 |
| Produktová řada | GOLMAR iP-Opener |
| Typ zařízení | Rozšiřující modul signálových vstupů |
| Počet vstupů | 12 |
| Typ připojených signálů | Signály předávané elektrickým kontaktem |
| Připojení ke kontroléru | Zásuvné, přímo na kompatibilní kontrolér |
| Napájení modulu | Z řídicí jednotky, systémové napětí 12 V DC |
| Samostatný napájecí zdroj | Není vyžadován |
| Kompatibilní systém | GOLMAR iP-Opener |
| Kompatibilní kontroléry | GM-IPOP-1P, GM-IPOP-2P, GM-IPOP-4P, GM-IPOP-2P-WIEG – dle dokumentace výrobce |
| Prostředí | Vnitřní |
| Pracovní teplota | −20 až +50 °C |
| Rozměry (š × v × h) | 198 × 70 × 26 mm |
| Hmotnost | 142 g |
Kompatibilní řídicí jednotky
GOLMAR uvádí modul GM-IPOP-EXP12E jako příslušenství k následujícím kontrolérům systému iP-Opener. Před instalací doporučujeme ověřit požadovanou konfiguraci a verzi firmwaru.
GM-IPOP-1P
Síťový kontrolér pro jeden dveřní vstup. Kód 20780200.
GM-IPOP-2P
Řídicí jednotka systému iP-Opener pro dva dveřní vstupy.
GM-IPOP-4P
Síťový kontrolér pro čtyři dveřní vstupy. Kód 20780202.
GM-IPOP-2P-WIEG
Dvoudveřový kontrolér systému iP-Opener s podporou příslušného čtecího rozhraní.
Jaký je rozdíl mezi GM-IPOP-EXP12E a GM-IPOP-EXP12S?
| Vlastnost | GM-IPOP-EXP12E | GM-IPOP-EXP12S |
| Funkce | Příjem externích signálů | Spínání externích obvodů |
| Počet kanálů | 12 vstupů | 12 reléových výstupů |
| Typické využití | Kontakty, tlačítka, signály zařízení | Signalizace, ovládací relé, externí technologie |
| Kód výrobce | 20780213 | 20780212 |
Instalace a zapojení
Přímé připojení ke kontroléru
Rozšiřující modul se instaluje zásuvným způsobem přímo na kompatibilní řídicí jednotku. Montáž je nutné provádět při bezpečně odpojeném napájení a podle aktuálního instalačního návodu výrobce.
Napájení z řídicí jednotky
Modul je napájen z kontroléru, na který je připojen. Samostatný zdroj není pro samotný modul potřeba. Napájení externích zařízení je však nutné řešit podle jejich vlastních požadavků.
Připojení externích kontaktů
Ke vstupům lze připojit vhodná elektrická nebo elektronická zařízení poskytující kontaktní signál. Přesné zapojení, povolené elektrické úrovně a způsob vyhodnocování je nutné ověřit v instalační dokumentaci.
Konfigurace systému
Po připojení je potřeba nastavit odpovídající funkce vstupů v systému iP-Opener podle požadovaného způsobu použití.
Důležité informace před objednáním
12 vstupů není 12 dveří: Modul rozšiřuje počet signálových vstupů. Nepřidává dvanáct samostatně řízených dveřních přístupů.
Nejde o samostatný kontrolér: Pro funkci je nezbytná kompatibilní řídicí jednotka GOLMAR iP-Opener.
Nezaměňujte vstupy a výstupy: GM-IPOP-EXP12E přijímá externí signály. Pokud potřebujete spínat další zařízení, je určen modul GM-IPOP-EXP12S s 12 reléovými výstupy.
Napájení externích zařízení: Modul získává napájení z kontroléru, ale není univerzálním napájecím zdrojem pro připojená zařízení.
Elektrická kompatibilita: Před připojením kontaktů a externích signálů ověřte povolený způsob zapojení podle instalačního manuálu.
Odborná montáž: Instalaci a konfiguraci doporučujeme svěřit kvalifikovanému technikovi.
Dokumentace a technické informace
GOLMAR GM-IPOP-EXP12E – více vstupních signálů pro váš přístupový systém
Rozšiřte možnosti systému GOLMAR iP-Opener o 12 dalších vstupů pro externí kontaktní signály. GM-IPOP-EXP12E umožňuje připojit další vhodná zařízení, využívat jejich signály v podporovaných systémových funkcích a zachovat jednotnou správu celé instalace. Praktická volba pro profesionální přístupové systémy, které potřebují více informací z připojených technologií.
