Montážní základ pro vstupní tablo se dvěma moduly nad sebou

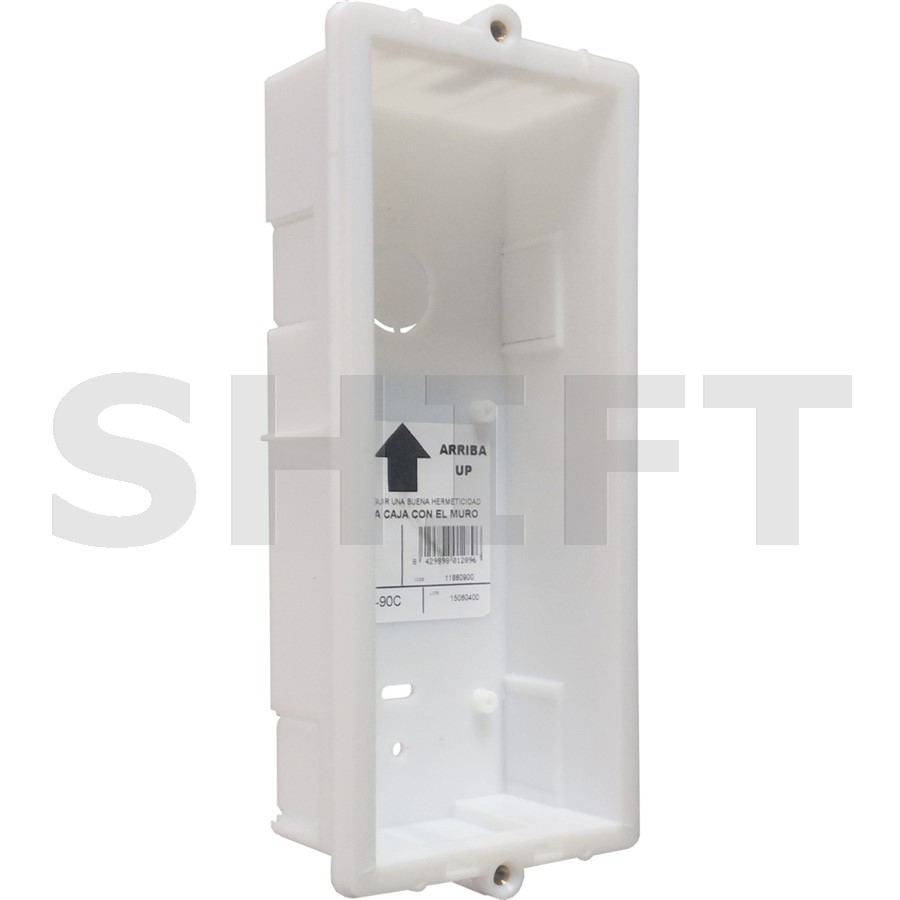

Golmar NCEV-90C je zápustná instalační krabice určená pro modulární vstupní tabla NEXA Aluminium o výšce 2 modulů.

Krabice se zabuduje do stěny a vytvoří přesný montážní prostor pro elektroniku, kabeláž a montážní rám vstupního panelu.

Rozměry krabice jsou 99 × 238 × 56 mm. Je určena pro sestavy, kde jsou dva moduly NEXA Aluminium umístěné vertikálně nad sebou.

Připraví pevný montážní prostor pro dvoumodulové tablo

NCEV-90C se zabuduje do připraveného otvoru ve stěně ještě před finálním osazením vstupního panelu.

Do krabice se následně upevní odpovídající montážní sestava a elektronika dvoumodulového panelu NEXA Aluminium.

Pro dvoumodulová tabla NEXA Aluminium

Výrobce uvádí NCEV-90C jako zápustnou krabici pro 2 vertikální moduly NEXA Aluminium.

Typická sestava může obsahovat například:

• horní audio/video modul,
• spodní tlačítkový nebo přístupový modul,
• případně dva jiné kompatibilní moduly NEXA podle konfigurace systému.

Pro mechanické sestavení dvoumodulového panelu se používá odpovídající montážní sada N6002/AL. :chatgpt-content-reference{index="1"}

99 × 238 × 56 mm

Rozměry odpovídají aktuální specifikaci výrobce pro kód 11880900.

Každá výška panelu má vlastní instalační krabici

U systému NEXA Aluminium se velikost zápustné krabice volí podle počtu modulů umístěných nad sebou:

• NCEV-90CS – 1 modul,
• NCEV-90C – 2 moduly,
• CEV-90 – 3 moduly,
• CE-4M – 4 moduly.

Takto aktuálně rozdělení uvádí přímo výrobce pro systém NEXA Aluminium. :chatgpt-content-reference{index="2"}

Krabice lze propojit kabelovými tunely UC

Pokud se vedle sebe instaluje více modulárních panelů, lze jednotlivé instalační krabice propojit pomocí příslušenství UC.

Kabelové tunely UC usnadňují vedení kabeláže mezi sousedními krabicemi. Výrobce je uvádí přímo jako příslušenství NCEV-90C. :chatgpt-content-reference{index="3"}

Krabici připravte ještě před montáží čelního panelu

NCEV-90C je určena pro zápustnou instalaci do zdiva.

Před osazením je vhodné připravit:

• stavební otvor odpovídající rozměru krabice,
• přívody kabeláže,
• dostatečnou rezervu vodičů pro následné zapojení,
• správnou výšku a polohu budoucího vstupního tabla.

Při zazdění je důležité zachovat správnou rovinu a orientaci krabice, protože podle ní se následně usazuje celý čelní panel.

Důležité před objednáním

NCEV-90C je určena pro panel o výšce 2 modulů.

Pro jednomodulový panel použijte NCEV-90CS, pro tři moduly CEV-90.

Nejde o univerzální elektroinstalační krabici. Rozměry a konstrukce jsou navrženy pro modulární systém NEXA Aluminium.

Před objednáním doporučujeme ověřit výslednou sestavu čelních modulů a použít odpovídající montážní sadu.

Golmar NCEV-90C vytváří přesný instalační prostor pro vstupní panel NEXA Aluminium se 2 moduly nad sebou. Rozměry 99 × 238 × 56 mm poskytují potřebný prostor pro montážní rám, elektroniku a kabeláž a umožňují čisté zapuštění celého panelu do stěny.
