Rozšiřte vstupní tablo NEXA Aluminium o další modul vedle stávajícího

Golmar N6011/AL je spojovací montážní sada určená pro horizontální rozšíření jednomodulových vstupních tabel NEXA Aluminium.

Umožňuje vytvořit širší vstupní panel s více moduly umístěnými vedle sebe. Je ideální v situacích, kdy se do jednoho modulu nevejdou všechny požadované funkce nebo když potřebujete rozšířit počet volacích tlačítek.

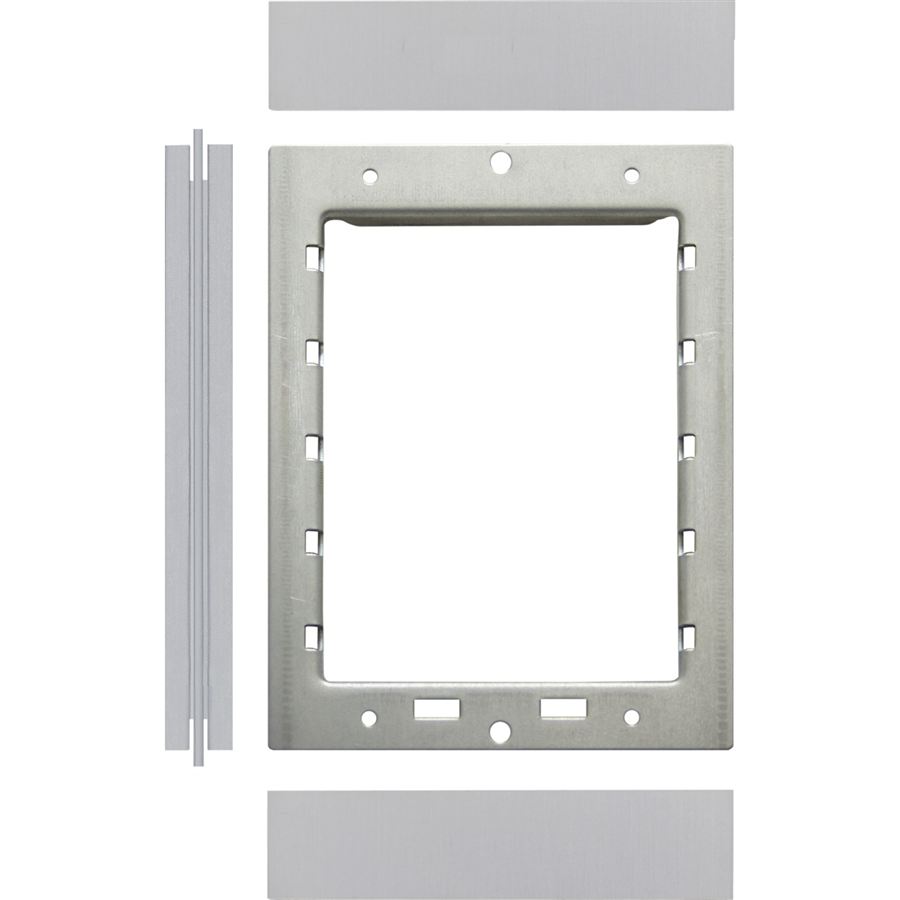

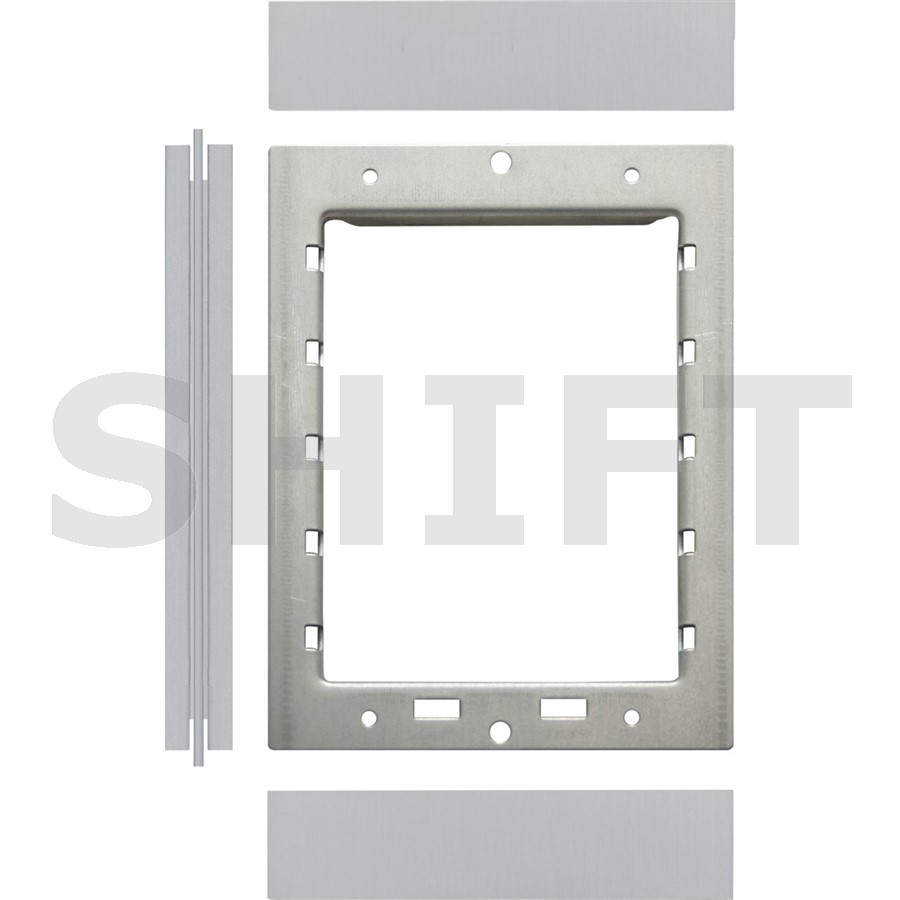

Sada obsahuje spojovací profil, montážní rám a zakončovací díly, které jsou potřebné pro mechanické propojení dalšího sloupce se základní sestavou.

Propojení modulů vedle sebe

N6011/AL je určena pro sestavení širšího vstupního panelu, ve kterém jsou jednotlivé moduly NEXA Aluminium umístěny horizontálně vedle sebe.

Na rozdíl od základní montážní sady N6001/AL jde o spojovací sadu pro navazující sloupec.

N6011/AL není elektronický modul, samostatné vstupní tablo ani instalační krabice.

Dva moduly vedle sebe

Představte si vstupní panel, ve kterém potřebujete vedle sebe umístit dva funkční moduly, například:

• audio/video modul a tlačítkový modul,
• audio/video modul a informační modul,
• tlačítkový modul a přístupovou klávesnici.

Pro mechanické sestavení dvou sloupců s jedním modulem na výšku se používá:

Výsledkem je mechanická sestava se dvěma modulovými pozicemi umístěnými vedle sebe.

Základní sada a spojovací sada mají rozdílný účel

Pokud sestavujete pouze jeden samostatný modul, použijte N6001/AL. Pokud přidáváte další modul vedle něj, použijte N6011/AL.

Mechanické díly pro propojení panelu

Podle výrobce Golmar obsahuje N6011/AL:

• spojovací boční profil pro navázání dalšího sloupce,
• montážní rám pro osazení modulu,
• zakončovací díly pro dokončení sestavy.

Čelní funkční moduly, elektronika a instalační krabice nejsou součástí této montážní sady.

Pro širší vstupní panely s více funkcemi

N6011/AL je praktická zejména při sestavování vstupních panelů, kde je potřeba kombinovat více funkčních modulů na jedné úrovni.

• Bytové domy: rozšíření o další tlačítkový modul.
• Kancelářské objekty: přidání volacích pozic pro firmy nebo oddělení.
• Rodinné domy: kombinace komunikačního a přístupového modulu.
• Firemní objekty: rozšíření panelu o další funkci.
• Rekonstrukce: úprava skladby stávajícího kompatibilního tabla.

Konkrétní kombinace závisí na požadované funkci a kompatibilitě jednotlivých komponentů.

Možnost sestavení širšího vstupního tabla

Modulární systém NEXA Aluminium umožňuje vytvářet také panely s více sloupci.

Pro každou další jednomodulovou pozici v horizontální sestavě je potřeba odpovídající spojovací montážní sada.

Při plánování širšího panelu je nutné zohlednit:

• celkový počet modulových pozic,
• počet sloupců,
• rozmístění funkčních modulů,
• instalační boxy,
• propojovací prvky,
• použitou elektroniku systému Golmar.

Přesnou skladbu mechaniky doporučujeme určit ještě před objednáním jednotlivých komponentů.

Vyberte spojovací sadu podle výšky panelu

Golmar nabízí spojovací sady pro různé výšky modulárních vstupních tabel NEXA Aluminium:

• N6011/AL – pro další sloupec s 1 modulem,
• N6012/AL – pro další sloupec se 2 moduly nad sebou,
• N6013/AL – pro další sloupec se 3 moduly nad sebou,
• N6014/AL – pro další sloupec se 4 moduly nad sebou.

N6011/AL je tedy určena pro nejnižší, jednomodulové horizontální sestavy.

Nezapomeňte na odpovídající instalační krabice

Při montáži vstupního tabla pod omítku je nutné použít instalační boxy odpovídající počtu a uspořádání modulů.

Pro jednu modulovou pozici NEXA Aluminium se používá například instalační box NCEV-90CS.

U vícesloupcových sestav se instalační boxy propojují vhodnými kabelovými tunely a odpovídající montážní mechanikou.

N6011/AL není instalační krabice. Slouží k mechanickému spojení čelních modulů do horizontální sestavy.

Určeno pro NEXA Aluminium

N6011/AL je mechanická spojovací sada navržená pro modulární vstupní tabla Golmar NEXA Aluminium.

Není určena jako univerzální spojovací prvek pro libovolné domovní telefony ani pro mechanicky odlišné řady vstupních panelů.

Při sestavování tabla je nutné používat vzájemně kompatibilní moduly, montážní rámy a instalační příslušenství.

Důležité před objednáním

Golmar N6011/AL je spojovací sada pro horizontální rozšíření, nikoliv základní montážní sada pro samostatný modul.

Pro první jednomodulový sloupec se používá N6001/AL.

Pro další jednomodulový sloupec vedle něj se používá N6011/AL.

Sada neobsahuje funkční čelní modul, elektroniku ani instalační krabici.

Pokud sestavujete panel se dvěma nebo více moduly nad sebou, zvolte odpovídající spojovací sadu řady N6012/AL až N6014/AL.

Golmar N6011/AL umožňuje mechanicky rozšířit jednomodulové vstupní tablo NEXA Aluminium o další modul umístěný vedle stávajícího. Obsahuje potřebné spojovací a zakončovací díly a je vhodná pro sestavení širších vstupních panelů s více volacími nebo přístupovými funkcemi. Pro první sloupec se používá základní sada N6001/AL, pro navazující sloupec N6011/AL.
