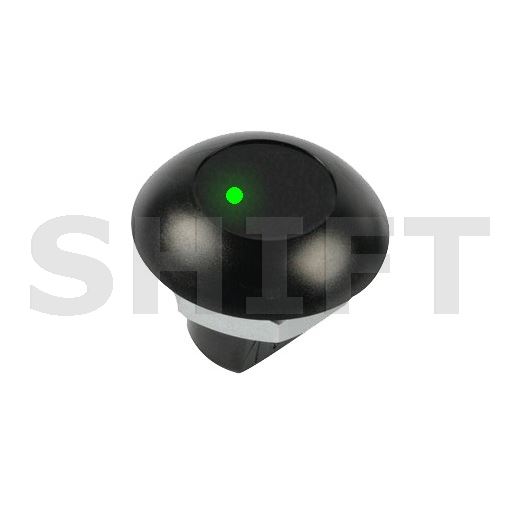

GOLMAR GM-IPOP CHAMP („Hříbek“) – kompaktní vestavná RFID čtečka pro přístupové systémy
GOLMAR GM-IPOP CHAMP, označovaná také jako „Hříbek“, je kompaktní bezkontaktní čtečka určená pro přístupové systémy GOLMAR EASYGATE a iP-Opener.
Umožňuje pohodlné otevírání dveří pomocí kompatibilních RFID karet a čipových přívěšků na frekvenci 13,56 MHz. Díky zabezpečené komunikační technologii 2SAFE předává údaje o identifikaci připojenému kontroléru, který vyhodnocuje přístupová oprávnění.
Hlavní předností čtečky je její malý kruhový formát. Čelní část má průměr pouhých 43 mm a pro instalaci je potřebný montážní otvor o průměru 25,5 mm.
Díky vestavnému provedení je GM-IPOP CHAMP vhodná pro integraci do vhodných vstupních panelů a dalších konstrukcí, kde je požadována nenápadná RFID identifikace bez rozměrné nástěnné čtečky.
RFID 13,56 MHz 2SAFE Vestavná montáž Průměr 43 mm IP53 EASYGATE / iP-Opener
Hlavní výhody čtečky GM-IPOP CHAMP
Nenápadné provedení
Kruhová čelní část o průměru 43 mm zabírá minimum místa a umožňuje diskrétní začlenění do vstupního panelu.
Přístup kartou nebo čipem
Rychlá identifikace pomocí podporovaných bezkontaktních médií GOLMAR na frekvenci 13,56 MHz.
Zabezpečená komunikace
Technologie 2SAFE umožňuje zabezpečený přenos dat mezi čtečkou a kompatibilní řídicí jednotkou.
Jednoduché systémové propojení
Dvouvodičová komunikace 2SAFE usnadňuje zapojení do podporovaného přístupového systému.
Vestavná instalace
Čtečka je určena k zabudování do vhodného čelního panelu s montážním otvorem o průměru 25,5 mm.
Stavová signalizace
Integrovaná světelná signalizace poskytuje uživateli vizuální informaci o stavu čtečky.
POHODLNÝ BEZKONTAKTNÍ VSTUP
Stačí přiložit kartu nebo čip
Čtečka GM-IPOP CHAMP zajišťuje identifikaci uživatele. O samotném povolení vstupu rozhoduje kompatibilní kontrolér EASYGATE nebo iP-Opener.
1
Přiložení čipu Uživatel přiloží kompatibilní kartu nebo přívěšek.
2
Ověření oprávnění Kontrolér vyhodnotí přístupová práva uživatele.
3
Povolení vstupu Při platném oprávnění systém aktivuje dveřní zámek.
GM-IPOP CHAMP je podřízená čtečka (slave). Neobsahuje samostatný dveřní kontrolér a není určena k přímému ovládání elektrického zámku.
Kompaktní vestavná montáž do vstupního panelu
Malá čtečka pro instalace s omezeným prostorem
GM-IPOP CHAMP se od běžných nástěnných čteček liší způsobem montáže. Není určena pro připevnění celého těla na povrch stěny, ale pro zabudování do připraveného otvoru v panelu.
Vnější kruhová část má průměr 43 mm. Výrobce předepisuje montážní otvor 25,5 mm a uvádí hloubkový rozměr čtečky 7 mm.
Základní montážní rozměry
25,5 mm
Průměr montážního otvoru
Před vyvrtáním otvoru ověřte skutečné montážní podmínky, tloušťku panelu a prostor pro vedení kabeláže podle dokumentace výrobce.
Kde čtečku GM-IPOP CHAMP využijete?
Vstupní panely
Integrace RFID identifikace do vhodného vstupního panelu s připraveným montážním otvorem.
Bytové domy
Bezkontaktní přístup obyvatel ke společným vstupům pomocí kompatibilních čipů.
Kancelářské objekty
Nenápadná identifikace uživatelů u dveří řízených systémem EASYGATE nebo iP-Opener.
Individuální instalace
Vhodná pro projekty, kde je požadována malá vestavná čtečka místo klasického nástěnného provedení.
Technické parametry GOLMAR GM-IPOP CHAMP
| Výrobce | GOLMAR |
| Model | GM-IPOP CHAMP („Hříbek“) |
| Kód výrobce | 20720007 |
| EAN | 3760248200057 |
| Typ zařízení | Vestavná bezkontaktní RFID čtečka |
| Kompatibilní systémy | GOLMAR EASYGATE a iP-Opener |
| Komunikační technologie | 2SAFE |
| Funkce v systému | Podřízená čtečka (slave) |
| Typ identifikace | Bezkontaktní RFID |
| RFID frekvence | 13,56 MHz |
| Podporovaná média | Kompatibilní karty a přívěšky GOLMAR MIFARE Classic / MIFARE Plus |
| Čtecí vzdálenost RFID | Až 4 cm |
| Bluetooth | Ne |
| Číselná klávesnice | Ne |
| Napájení | 12 V DC, z kompatibilního kontroléru |
| Stavová signalizace | LED |
| Prostředí použití | Venkovní a vnitřní při odpovídající instalaci |
| Montáž | Vestavná, do otvoru v panelu |
| Krytí | IP53 |
| Pracovní teplota | −20 až +70 °C |
| Průměr čelní části | 43 mm |
| Hloubkový rozměr | 7 mm |
| Průměr montážního otvoru | 25,5 mm |
| Hmotnost | 60 g |
Kompatibilní kontroléry a identifikační média
GOLMAR EASYGATE
Přístupový kontrolér pro řízení jedněch dveří. Kód 20740440.
GM-IPOP-1P
Řídicí jednotka iP-Opener pro jedny dveře. Kód 20780200.
GM-IPOP-4P
Řídicí jednotka iP-Opener pro čtyři dveře. Kód 20780202.
CARDDOOR MF+
Kompatibilní přístupová karta MIFARE Plus. Kód 20710009.
TAGDOOR MF+
Kompatibilní čipový přívěšek MIFARE Plus. Kód 20780208.
GM-USBIPOP
USB programátor kompatibilních identifikačních médií. Kód 20780206.
Jaký je rozdíl oproti čtečkám GM-IPOP 40, 80 a 80D?
GM-IPOP CHAMP je především kompaktní vestavná RFID čtečka. Ostatní modely řady jsou určeny pro povrchovou montáž a nabízejí také Bluetooth.
| Vlastnost | GM-IPOP CHAMP | GM-IPOP 40 / 80 | GM-IPOP 80D |
| RFID 13,56 MHz | Ano | Ano | Ano |
| Bluetooth | Ne | Ano | Ano |
| PIN klávesnice | Ne | Ne | Ano |
| Montáž | Vestavná | Na povrch | Na povrch |
| Krytí | IP53 | IP65 | IP65 |
| Rozměry | Ø 43 × 7 mm | Podle modelu | 85 × 90 × 25 mm |
Montáž a uvedení do provozu
1. Zvolte vhodný panel
Vyberte místo, které umožňuje bezpečné uchycení čtečky a pohodlné přikládání RFID médií.
2. Připravte montážní otvor
Podle dokumentace výrobce připravte otvor o průměru 25,5 mm. Před opracováním panelu ověřte potřebný prostor pro uchycení a kabeláž.
3. Upevněte čtečku
Proveďte vestavnou montáž podle instalačních pokynů. U venkovních instalací věnujte pozornost ochraně montážního otvoru a kabelového průchodu proti vodě.
4. Připojte kontrolér
Propojte čtečku s kompatibilní řídicí jednotkou GOLMAR prostřednictvím systému 2SAFE podle předepsaného schématu.
5. Nastavte přístupová oprávnění
V systému EASYGATE nebo iP-Opener připravte podporované karty a čipy a nastavte příslušná oprávnění uživatelů.
6. Ověřte funkčnost
Zkontrolujte čtení RFID médií, stavovou signalizaci, komunikaci s kontrolérem a správnou funkci ovládání dveří.
Obsah dodávky a potřebné příslušenství
Dodávaný výrobek
- 1× vestavná RFID čtečka GOLMAR GM-IPOP CHAMP („Hříbek“).
Pro vytvoření funkčního přístupového systému je dále potřeba
- Kompatibilní kontrolér GOLMAR EASYGATE nebo iP-Opener.
- Kompatibilní přístupové karty nebo čipové přívěšky.
- Vhodný vstupní panel a montážní příslušenství.
- Odpovídající kabeláž, elektrický zámek a napájecí systém.
Konkrétní montážní materiál a obsah příslušenství je vhodné ověřit podle aktuální dodávky.
Důležité informace před objednáním
Bez Bluetooth: GM-IPOP CHAMP neobsahuje Bluetooth BLE a není určena pro přímé otevírání mobilním telefonem přes K-APP.
Bez PIN klávesnice: Model CHAMP umožňuje bezkontaktní RFID identifikaci, nikoli zadávání přístupového kódu.
Vyžaduje kontrolér: Čtečka sama nevyhodnocuje přístupová oprávnění ani přímo neovládá elektrický zámek.
Vestavná montáž: Výrobek vyžaduje odpovídající montážní otvor v panelu. Nejde o běžnou povrchovou nástěnnou čtečku.
Krytí IP53: Čtečka má nižší stupeň ochrany proti vodě než modely GM-IPOP 40, 80 a 80D. Při venkovní instalaci je nutné respektovat její krytí a vhodně řešit ochranu proti přímému působení vody.
RFID kompatibilita: Čtečka používá frekvenci 13,56 MHz a podporovaná média GOLMAR. Není určena pro běžné 125kHz identifikátory EM-Marine.
Odborná instalace: Zapojení a konfiguraci doporučujeme svěřit technikovi se znalostí přístupových systémů GOLMAR.
Dokumentace a technické informace
GOLMAR GM-IPOP CHAMP – nenápadná RFID čtečka pro vestavnou instalaci
Potřebujete doplnit vstupní panel o bezkontaktní přístup bez rozměrné nástěnné čtečky? GOLMAR GM-IPOP CHAMP („Hříbek“) nabízí kompaktní kruhové provedení, RFID identifikaci na frekvenci 13,56 MHz a zabezpečenou komunikaci 2SAFE. Je praktickým řešením pro kompatibilní přístupové systémy EASYGATE a iP-Opener.
