Digitální domovní telefon až pro 128 účastníků po pouhých dvou vodičích

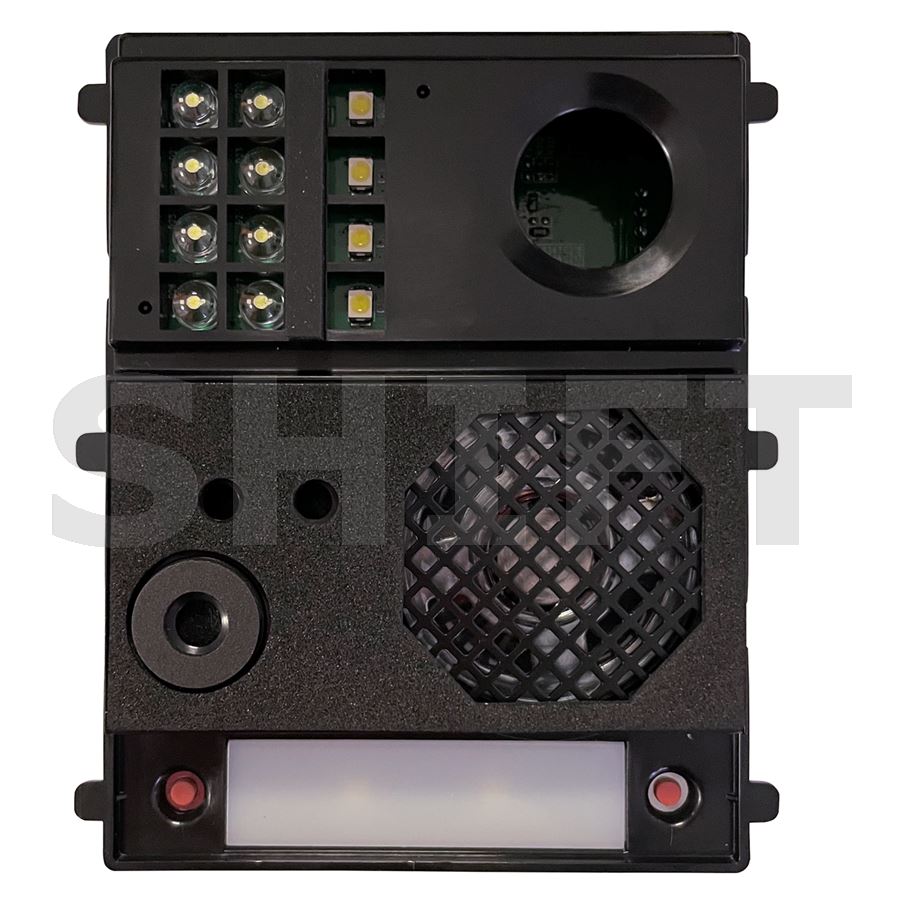

Golmar EL642/G2+ je hlavní zvukový elektronický modul pro tlačítková vstupní tabla NEXA v digitálním systému G2+.

Je určen pro čistě audio instalace bez kamery a zajišťuje volání jednotlivých účastníků, obousměrnou hlasovou komunikaci a ovládání elektrických zámků.

Velkou výhodou technologie G2+ je jednoduchá instalace po 2 nepolarizovaných vodičích. V čistě audio systému lze s modulem EL642/G2+ obsloužit až 128 adres / bytů.

Volání, hlasová komunikace a otevření dveří

Po stisku tlačítka u vstupu modul zavolá na audiotelefon přiřazeného bytu nebo uživatele.

Po přijetí hovoru může uživatel komunikovat s návštěvníkem a následně tlačítkem na telefonu aktivovat jeden ze vstupních zámků.

Vstupní panel zároveň poskytuje zvukové a světelné potvrzení jednotlivých stavů systému, například probíhajícího volání, navázané komunikace, otevření dveří nebo obsazené linky.

Když nepotřebujete kameru ani videomonitor

EL642/G2+ je navržen pro instalace, kde zákazník požaduje domovní telefon s hlasovou komunikací, ale nepotřebuje obraz návštěvníka.

Oproti modulu EL632/G2+ SE proto EL642/G2+ neobsahuje videokameru.

To z něj dělá vhodnou volbu například pro bytové domy, kancelářské objekty nebo modernizace starších audio systémů, kde je prioritou jednoduchá dvouvodičová kabeláž.

Komunikace po 2 nepolarizovaných vodičích

Celý systém využívá digitální sběrnici G2+.

• 2 vodiče pro systémovou komunikaci,
• bez polarity – není nutné rozlišovat pořadí vodičů BUS,
• možnost více vstupních panelů,
• modulární rozšíření podle počtu účastníků,
• digitální adresování jednotlivých bytů.

Dvoudrátová technologie je výhodná zejména při rekonstrukcích, kde lze často využít stávající vedení, pokud splňuje požadavky systému G2+.

Pro malé domy i rozsáhlé audio instalace

Jednou z hlavních výhod EL642/G2+ je možnost obsluhovat v čistě audio systému až 128 adres / audiotelefonů.

Každému volacímu tlačítku vstupního tabla je přiřazen konkrétní digitální kód odpovídající příslušnému telefonu nebo bytu.

Díky tomu lze stejnou technologii použít jak v malém domě s několika uživateli, tak ve větším bytovém objektu.

Dvě tlačítka přímo, další pomocí EL610D

EL642/G2+ obsahuje elektroniku pro dvě vlastní tlačítkové pozice P1 a P2.

Pro větší počet účastníků se připojují tlačítkové moduly EL610D.

Jeden EL610D obsluhuje:

• 5 jednoduchých tlačítek, nebo
• 10 tlačítek v dvouřadém uspořádání.

Tlačítkové moduly se k EL642/G2+ připojují plochými propojovacími kabely.

Adresy jednotlivých tlačítek se nastavují pomocí DIP přepínačů na modulech EL610D.

Každé tlačítko má vlastní volací kód

V instalaci se jednotlivým tlačítkům přiřazují číselné adresy odpovídající konkrétním audiotelefonům.

U verzí EL642/G2+ V02 a novějších používají vlastní tlačítka modulu tovární kódy:

• P1 – kód 128,
• P2 – kód 127.

Při návrhu většího tabla se jednotlivé EL610D nastavují tak, aby se rozsahy adres mezi moduly neopakovaly.

Návštěvník ví, co se právě děje

Modul podporuje hlasové zprávy a barevné stavové symboly, které signalizují například:

• probíhající volání,
• navázanou komunikaci,
• otevření dveří,
• obsazený systém.

Jazyk hlasových zpráv lze zvolit pomocí konfigurace modulu.

Český instalační návod obsahuje také nastavení českého jazyka pro hlasová hlášení.

Připraveno také pro indukční smyčku

EL642/G2+ obsahuje konektor pro připojení zesilovače indukční smyčky.

Vhodně doplněné vstupní tablo tak může nabídnout lepší použitelnost také uživatelům se sluchovým postižením.

Dva nezávislé reléové výstupy

EL642/G2+ je vybaven dvěma samostatnými relé.

• relé 1 – kontakty C1 / NA1,
• relé 2 – kontakty C2 / NA2 / NC2,
• externí odchodové tlačítko pro relé 1,
• externí odchodové tlačítko pro relé 2.

Výstupy lze použít například pro ovládání:

• hlavních vstupních dveří,
• druhých dveří,
• branky,
• jiného vhodného zařízení podle projektu.

Přímý výstup pro 12V DC zámek

Modul nabízí výstup 12 V DC pro napájení kompatibilního stejnosměrného elektrického zámku Golmar.

Dveře lze během volání nebo aktivní komunikace otevřít příslušným tlačítkem na audiotelefonu.

Dobu aktivace dveřního výstupu lze podle použité vnitřní jednotky nastavit až na 10 sekund.

Pro střídavé elektrické zámky je nutné použít odpovídající zapojení přes relé a samostatný transformátor podle schématu výrobce.

Více vstupů do jednoho objektu

Systém G2+ umožňuje použít až 4 vstupní panely.

Pokud je v instalaci více než jedno vstupní tablo, používá se koncentrátor DPM-G2+.

To je praktické například v bytových domech s hlavním a zadním vstupem nebo v objektech s více přístupovými místy.

Elektronika pro tlačítková i kódová tabla

EL642/G2+ je určen pro modulární vstupní tabla NEXA.

Elektronický modul se osazuje do horní části montážního rámu a případné moduly EL610D se instalují pod něj.

Díky modulární konstrukci lze sestavit panel podle:

• počtu účastníků,
• jednořadého nebo dvouřadého uspořádání tlačítek,
• požadovaného typu vstupního panelu,
• dalších funkcí systému.

Možnost kombinace s digitálními moduly NEXA

EL642/G2+ lze použít také v odpovídajících kódových sestavách NEXA.

Pro připojení kompatibilních digitálních modulů systému slouží konektor pro převodník CD-NEXA/G2+.

Přesná sestava závisí na konkrétním typu klávesnice, přístupového modulu a požadované funkci vstupního panelu.

Dvoudrátová instalace G2+

Aktuální instalační dokumentace výrobce doporučuje kabel Golmar RAP-GTWIN/HF 2 × 1 mm².

Český instalační návod Shift uvádí pro systém také lankové vodiče:

• 2 × 0,75 mm², nebo
• 2 × 1 mm².

Maximální délky vedení závisejí na konkrétní topologii, počtu zařízení a průřezu kabelu. Při návrhu instalace je proto nutné vycházet z odpovídajícího instalačního schématu G2+.

Pro audiotelefony systému G2+

EL642/G2+ je určen především pro čistě audio instalace s kompatibilními telefony technologie G2+.

V instalačních schématech výrobce se používají například:

• ART 1/G2+,
• T-ART/G2+.

V jedné audio instalaci může být až 128 telefonů / bytů a podle konfigurace až 4 telefony nebo monitory v jednom bytě.

Důležité před objednáním

EL642/G2+ je audio modul bez videokamery.

Pokud požadujete obraz návštěvníka na videomonitoru, zvolte odpovídající video modul EL632/G2+ SE.

EL642/G2+ je elektronická část vstupního tabla, nikoli kompletní panel. Pro funkční instalaci je nutné doplnit odpovídající čelní části NEXA, instalační rám, box, napájecí zdroj, audiotelefony a případně další tlačítkové moduly.

Modul je určen pro technologii G2+ a není přímou náhradou za zařízení systémů 2Plus, Plus, GB2 nebo IP G+.

Golmar EL642/G2+ je hlavní audio elektronika pro modulární vstupní tabla NEXA. Nabízí dvouvodičovou nepolarizovanou instalaci, až 128 adres, dvě vlastní tlačítkové pozice, rozšíření pomocí EL610D a dva nezávislé výstupy pro ovládání dveří. Je ideální tam, kde požadujete moderní digitální domovní telefon bez videokamery.
