Rozšíření vstupního tabla o 3 nebo až 6 dalších volacích tlačítek

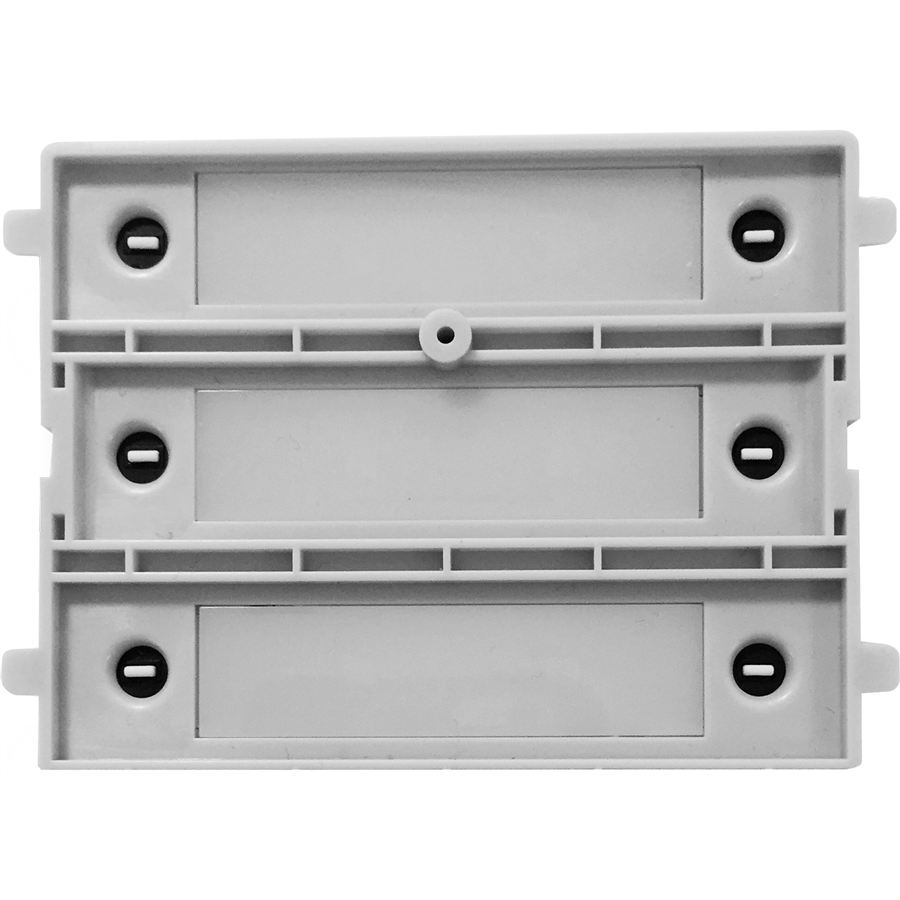

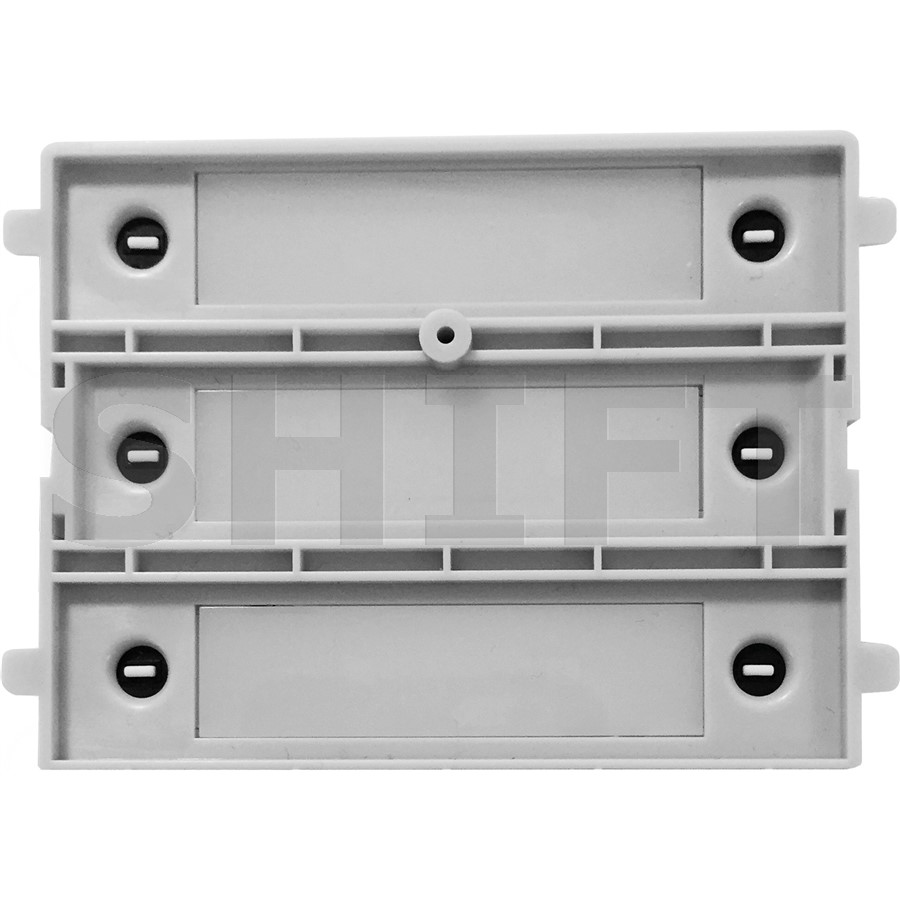

Golmar EL606D je digitální elektronický modul určený pro ovládání zvonkových tlačítek v modulárních vstupních tablech NEXA.

Jeden modul obslouží 3 jednořadá tlačítka nebo až 6 tlačítek v dvouřadém uspořádání. Používá se zejména pro rozšíření panelu tam, kde počet tlačítek připojených přímo k hlavní audio nebo video elektronice nestačí.

Adresování se nastavuje pomocí DIP přepínače. EL606D zároveň zajišťuje bílé LED podsvětlení jmenovek a v balení obsahuje 16cm propojovací kabel.

Přidává další zvonková tlačítka k hlavní elektronice panelu

Hlavní audio nebo video modul vstupního tabla má omezený počet vlastních tlačítkových vstupů.

Pokud je potřeba obsloužit více účastníků, přidá se modul EL606D, který rozšíří systém o další adresované tlačítkové pozice.

EL606D není samostatná řídicí jednotka ani kompletní zvonkový panel – jde o rozšiřující elektroniku tlačítek.

3 jednořadá nebo 6 dvouřadých tlačítek

Podle použitého čelního tlačítkového modulu může EL606D obsluhovat:

• 3 samostatná jednořadá tlačítka, nebo
• 6 tlačítek v dvouřadém uspořádání.

Stejný elektronický modul je tak možné použít v různých mechanických konfiguracích panelu NEXA.

DIP přepínač určuje adresy tlačítek

Každé tlačítko musí v digitálním systému odpovídat správné adrese telefonu nebo videomonitoru.

Rozsah tlačítek připojených k EL606D se nastavuje pomocí mikropřepínače / DIP přepínače.

Při použití více rozšiřujících modulů je nutné nastavit adresy tak, aby se jednotlivé rozsahy vzájemně nepřekrývaly.

Bílé LED pro jmenovky

EL606D obsahuje elektroniku pro podsvětlení jmenovek bílými LED.

Návštěvník tak může snadněji identifikovat správné tlačítko také při horších světelných podmínkách.

16cm propojovací kabel v balení

Výrobce dodává EL606D včetně 16cm propojovacího kabelu.

Ten se používá pro propojení elektronických modulů umístěných blízko sebe v rámci stejné sestavy.

Pokud je potřeba větší vzdálenost, lze použít samostatné příslušenství:

• RAP-610D – prodloužený systémový propojovací kabel,
• RAP-610D 100CM – varianta o délce 100 cm.

Pro digitální vstupní tabla NEXA

Golmar EL606D je určen pro vstupní panely s digitální instalací.

Shift jej v současném katalogu používá pro technologie:

• G2+,
• IP G+,
• 2Plus,
• GB2,
• Plus.

Konkrétní způsob adresování a maximální počet modulů se řídí hlavní elektronikou a dokumentací použité technologie.

Rozdíl je především v počtu obsluhovaných tlačítek

• EL606D – 3 jednořadá nebo 6 dvouřadých tlačítek.
• EL610D – 5 jednořadých nebo 10 dvouřadých tlačítek.

Pokud panel potřebuje pouze menší rozšíření, EL606D umožňuje sestavu navrhnout bez zbytečně větší elektroniky.

Důležité před objednáním

EL606D je rozšiřující elektronika tlačítek, nikoli kompletní tlačítkový panel.

Pro funkční sestavu je nutné použít odpovídající hlavní audio/video elektroniku, čelní moduly NEXA a montážní příslušenství.

EL606D je určen pro digitální instalace. Pro analogové 4+N systémy se používá jiný typ tlačítkové elektroniky.

Při doplnění do starší instalace doporučujeme ověřit kompatibilitu s konkrétním hlavním modulem a verzí technologie Golmar.

Golmar EL606D rozšiřuje digitální vstupní tabla NEXA o 3 jednořadá nebo 6 dvouřadých tlačítek. Nabízí jednoduché DIP adresování, bílé LED podsvětlení jmenovek a v balení obsahuje 16cm propojovací kabel.
