Čtyřmodulový domovní zvonek přímo na stěnu – se stříškou proti dešti

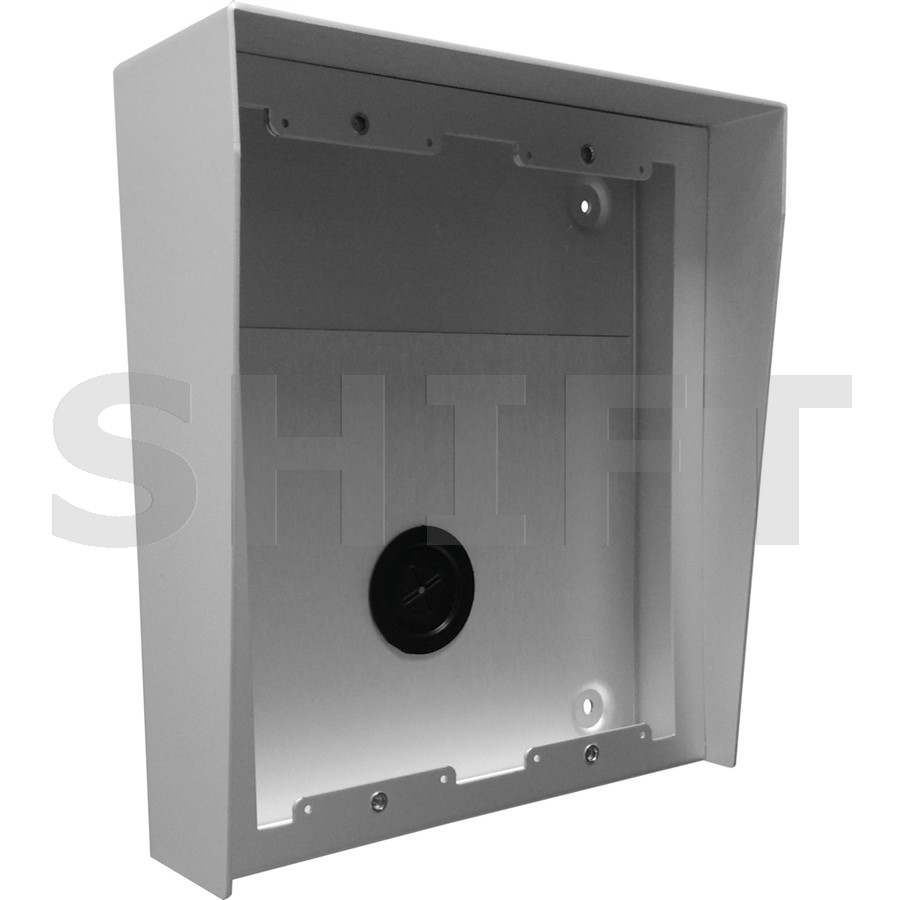

Golmar N874/AL je originální hliníková povrchová instalační krabice s integrovanou ochrannou stříškou pro modulární vstupní tabla NEXA Aluminium.

Umožňuje namontovat domovní zvonek nebo videotelefon přímo na povrch stěny, bez nutnosti vytvářet velký otvor pro zapuštěnou instalační krabici. Integrovaná stříška současně pomáhá chránit vstupní panel před přímým dopadáním deště.

Krabice je určena pro čtyři moduly uspořádané ve dvou sloupcích a dvou řadách (2 × 2). Díky tomu umožňuje sestavit přehledné vstupní tablo s větším počtem funkcí, aniž by bylo nutné umisťovat všechny moduly do jednoho vysokého sloupce.

Je vyrobena z eloxovaného hliníku o tloušťce 2 mm a má rozměry 234 × 259 × 58 až 80 mm. Pro sestavení panelu jsou potřebné dva montážní rámečky N6002/AL.

Povrchová montáž a ochranná stříška v jednom

Při instalaci většího domovního zvonku nebo videotelefonu je potřeba vyřešit jeho bezpečné upevnění a ochranu před nepříznivým počasím.

Golmar N874/AL spojuje povrchovou montážní krabici a ochrannou stříšku do jednoho mechanického dílu.

Krabice poskytuje prostor pro čtyři moduly NEXA Aluminium uspořádané do dvou sloupců. Díky povrchovému provedení není nutné připravovat velký otvor pro zapuštěnou krabici.

Integrovaná stříška pomáhá omezit přímé dopadání deště na čelní panel. To je praktické zejména u vstupů, které nejsou dostatečně chráněny přesahem střechy nebo jiným zastřešením.

Důležité: N874/AL je mechanické montážní příslušenství. Samotná krabice neobsahuje zvonková tlačítka, kameru, mikrofon, reproduktor ani komunikační elektroniku.

Dva moduly vedle sebe, dva pod sebou

N874/AL je určena pro čtyři modulové pozice v uspořádání 2 × 2. Vznikne tak kompaktní vstupní panel se dvěma sloupci a dvěma řadami.

Jednotlivé pozice lze využít pro kompatibilní funkční moduly podle požadované sestavy a použité komunikační technologie Golmar.

Čtyři modulové pozice automaticky neznamenají čtyři zvonková tlačítka. Jeden tlačítkový modul může obsahovat více tlačítek, zatímco jiný modul může sloužit například pro audio/video komunikaci.

Schéma je pouze ilustrativní. Nezobrazuje přesný vzhled, konstrukci ani proporce skutečného výrobku.

Kde se N874/AL nejvíce hodí?

Bytové domy

Pro společné vstupy do objektů, kde je potřeba větší počet zvonkových tlačítek a odpovídající komunikační jednotka.

Vícegenerační rodinné domy

Pro domy s několika samostatnými domácnostmi, které využívají jeden hlavní vchod.

Kancelářské budovy

Pro vstupní panely s více vyvolávacími pozicemi a případnými dalšími funkčními moduly.

Komerční objekty

Pro společné vstupy do několika provozoven, firem nebo administrativních prostor.

Rekonstrukce domů

Pro situace, kdy není připravena zapuštěná instalační krabice a povrchová montáž je vhodnější.

Venkovní vstupy

Pro instalace, kde integrovaná stříška pomáhá omezit přímé dopadání deště na vstupní panel.

Eloxovaný hliník o tloušťce 2 mm

Krabice N874/AL je vyrobena z eloxovaného hliníku o tloušťce 2 mm.

Eloxovaný povrch pomáhá chránit hliník před běžnými vlivy okolního prostředí a vytváří vzhledově jednotné řešení s hliníkovými vstupními panely NEXA Aluminium.

Hliník nabízí příznivou kombinaci nízké hmotnosti, pevnosti a odolnosti proti korozi. Je proto praktickým materiálem pro montážní příslušenství domovních vstupních systémů.

Pro běžnou údržbu doporučujeme měkký hadřík a šetrný neabrazivní čisticí prostředek. Nepoužívejte drátěnky, brusné houbičky ani agresivní chemikálie.

N874/AL je určena pro hliníkovou řadu NEXA Aluminium. Pro nerezovou řadu NEXA Inox je nutné vybrat odpovídající příslušenství.

Povrchová instalace bez zapuštěné krabice

N874/AL je vhodná tehdy, když potřebujete čtyřmodulové tablo namontovat na povrch stěny a současně chcete ochrannou stříšku jako součást montážní krabice.

N874/AL nebo N8741/AL? Rozhoduje rozmístění modulů

Obě varianty jsou určeny pro čtyři moduly NEXA Aluminium, ale mají odlišné uspořádání i rozměry.

N874/AL s kódem 11880874 je správnou volbou pro čtyři moduly v uspořádání 2 × 2. Pokud chcete čtyři moduly nad sebou v jednom sloupci, vyberte N8741/AL.

Povrchové krabice NEXA Aluminium

Pro různé velikosti vstupních tabel jsou k dispozici povrchové krabice s integrovanou ochrannou stříškou.

Velikost krabice vybírejte podle skutečného počtu a uspořádání modulů. Počet modulových pozic není totéž co počet zvonkových tlačítek.

Pro NEXA Aluminium – potřebujete 2× N6002/AL

N874/AL je určena pro čtyřmodulová vstupní tabla Golmar NEXA Aluminium v uspořádání dvou sloupců a dvou řad.

Pro sestavení vstupního panelu jsou podle výrobce potřebné dva montážní rámečky N6002/AL. Každý rámeček slouží pro jeden svislý sloupec dvou modulů.

Samotná krabice neobsahuje funkční moduly ani komunikační elektroniku. Tyto součásti se vybírají podle požadovaného počtu účastníků a zvolené technologie domovního telefonu nebo videotelefonu.

Nerezová řada NEXA Inox používá jiné mechanické příslušenství a jiné rozměry. Pro čtyři moduly v uspořádání 2 × 2 je její odpovídající variantou krabice NX874 INOX.

Před objednáním ověřte kompatibilitu všech komponentů vstupního tabla.

Na co myslet před montáží?

• Ověřte produktovou řadu: N874/AL je určena pro NEXA Aluminium.
• Zkontrolujte rozmístění modulů: dva sloupce po dvou modulech.
• Připravte dva montážní rámečky N6002/AL a další potřebné součásti.
• Změřte místo na stěně: krabice má šířku 234 mm a výšku 259 mm.
• Naplánujte přívod kabeláže podle instalační dokumentace konkrétního systému.
• Dodržte správné upevnění a utěsnění podle pokynů výrobce.
• Zohledněte stékání vody po fasádě a směr převládajícího deště.
• Po dokončení montáže ověřte funkčnost všech instalovaných modulů.

Ochranná stříška omezuje přímé dopadání deště, ale nezajišťuje úplnou vodotěsnost celé sestavy ani automaticky nezvyšuje stupeň krytí IP vstupního panelu.

234 × 259 × 58 až 80 mm

Rozsah hloubky odpovídá konstrukci krabice s integrovanou ochrannou stříškou.

Při plánování prostoru před stěnou počítejte s maximálním přesahem 80 mm.

Důležité před objednáním

Golmar N874/AL je povrchová instalační krabice s integrovanou stříškou pro čtyři moduly NEXA Aluminium v uspořádání 2 × 2.

Nejde o kompletní domovní zvonek ani videotelefon. Krabice neobsahuje kameru, komunikační elektroniku ani zvonková tlačítka.

Pro sestavení vstupního tabla jsou potřebné dva montážní rámečky N6002/AL. Před objednáním ověřte, zda je již máte, nebo je potřebujete dokoupit.

Výrobek nevyžaduje zapuštěnou instalační krabici.

Pozor na záměnu modelů: N874/AL je pro čtyři moduly v uspořádání 2 × 2. N8741/AL je jiná varianta pro čtyři moduly nad sebou.

Integrovaná stříška nezaručuje úplnou vodotěsnost. Při šikmém dešti nebo silném větru může voda na vstupní panel stále dopadat.

Pro nerezovou řadu NEXA Inox zvolte odpovídající mechanické příslušenství této řady.

Golmar N874/AL je originální hliníková povrchová instalační krabice s integrovanou ochrannou stříškou pro vstupní tabla NEXA Aluminium. Umožňuje instalovat domovní zvonek nebo videotelefon přímo na povrch stěny bez zapuštěné instalační krabice a zároveň pomáhá omezit přímé dopadání deště na vstupní panel. Je určena pro čtyři moduly uspořádané ve dvou sloupcích a dvou řadách (2 × 2), vyrobena z eloxovaného hliníku o tloušťce 2 mm a má rozměry 234 × 259 × 58 až 80 mm. Pro sestavení panelu jsou potřebné dva montážní rámečky N6002/AL. Funkční moduly a komunikační elektronika se vybírají samostatně podle požadované sestavy.
