LEXI-NET | 19" STOJANOVÝ DATOVÝ ROZVADĚČ

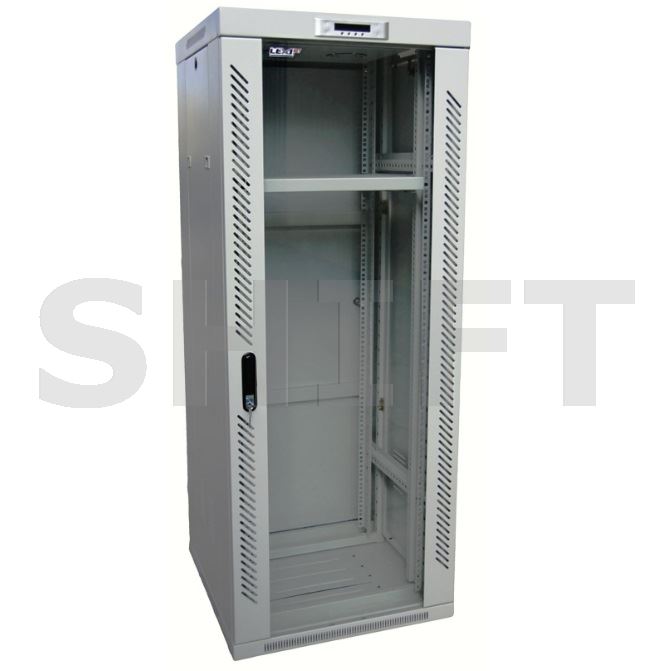

LEXI-Net LS22U-60/60 – stojanový rozvaděč 22U, 600 × 600 mm, 2 ventilátory a digitální termostat
Profesionální stojanový datový rozvaděč LEXI-Net LS22U-60/60 je určen pro bezpečné a přehledné umístění 19" síťových, telekomunikačních a dalších kompatibilních rackových zařízení. Nabízí montážní kapacitu 22U, nosnost až 600 kg a pevnou ocelovou konstrukci.
Velkou výhodou je již zahrnutá výbava: dva ventilátory a digitální termostat pro řízení odvětrávání, uzamykatelné dveře, kolečka a stavitelné nožičky. Rozvaděč je proto vhodný pro firemní počítačové sítě, technické místnosti, datové instalace a menší serverová řešení.
VNĚJŠÍ ROZMĚRY (Š × V × H)
600 × 1 166 × 600 mm
Šířka 60 cm | Výška 116,6 cm | Hloubka 60 cm
DŮLEŽITÉ – ZPŮSOB DODÁNÍ
Rozvaděč se standardně dodává v rozloženém stavu. Jednotlivé konstrukční části je nutné před instalací sestavit. Výrobce uvádí také možnost dodání sestaveného rozvaděče. Případné sestavení je potřeba domluvit při objednávce.
Hlavní přednosti: montážní standard 19", kapacita 22U, nosnost 600 kg, dva ventilátory, digitální termostat s displejem, uzamykatelné dveře, kolečka, stavitelné nožičky a světle šedé provedení RAL 7035.
Velkorysý prostor a vybavení pro datové instalace
Co znamená 22U? Rozvaděč nabízí 22 montážních jednotek pro 19" racková zařízení. Jedna jednotka U odpovídá 44,45 mm, celkem tedy 977,9 mm montážní výšky. Vnější výška skříně je 1 166 mm.
Ventilace a digitální regulace teploty
Rozvaděč je standardně vybaven dvěma ventilátory a digitálním termostatem. Tato výbava pomáhá zajistit řízené odvětrávání vnitřního prostoru při provozu aktivních síťových zařízení.
2 ventilátory Podporují výměnu vzduchu v rozvaděči a pomáhají odvádět teplo vytvářené instalovanými zařízeními.
Digitální termostat Umožňuje teplotně řízený provoz ventilace a poskytuje přehled prostřednictvím displeje.
Upozornění: Ventilace nenahrazuje klimatizaci. Při instalaci zařízení s vyšším tepelným výkonem je nutné posoudit celkové tepelné zatížení, přívod vzduchu a podmínky v technické místnosti.
Technické parametry
| Značka | LEXI-Net |
| Model | LS22U-60/60 |
| Typ rozvaděče | Stojanový datový rozvaděč |
| Montážní standard | 19" |
| Montážní kapacita | 22U |
| Vnější šířka | 600 mm |
| Vnější výška | 1 166 mm |
| Vnější hloubka | 600 mm |
| Nosnost | 600 kg |
| Materiál | Za studena válcovaná ocel |
| Tloušťka konstrukčních dílů | 2,0 mm |
| Tloušťka ostatních dílů | 1,2 mm |
| Povrchová úprava | Komaxitová vypalovaná barva, antikorozní úprava |
| Barva | RAL 7035 – světle šedá |
| Stupeň krytí | IP20 |
| Ventilace | 2 ventilátory |
| Regulace teploty | Digitální termostat s displejem |
| Zabezpečení dveří | Zámky na všech dveřích |
| Podstavec a mobilita | Kolečka a stavitelné nožičky |
| Standardní způsob dodání | V rozloženém stavu |
| Hmotnost při dodání dle výrobce | 65 kg |
| Objem v rozloženém stavu | 0,166 m³ |
| Uváděné standardy | ANSI/EIA RS-310-D, IEC 297-2, DIN 41494, GB/T 3047.2-92 |
Kde rozvaděč využijete?
Stojanový rozvaděč LS22U-60/60 je vhodný pro instalace, kde již nestačí menší nástěnný rack a je potřeba více prostoru pro síťová zařízení, kabeláž a příslušenství.
- Firemní počítačové sítě a datové rozvody.
- Technické a telekomunikační místnosti.
- Instalace 19" patch panelů a síťových switchů.
- Menší serverové a síťové instalace.
- Centrální umístění síťových a napájecích komponentů.
- Rozvody strukturované kabeláže v administrativních budovách.
Na co myslet před objednáním?
1. Ověřte rozměry instalačního prostoru.
Rozvaděč má vnější rozměry 600 × 1 166 × 600 mm. Kromě místa pro samotnou skříň počítejte s přístupem ke dveřím, vedením kabeláže a prostorem pro ventilaci.
2. Zkontrolujte hloubku zařízení.
Vnější hloubka rozvaděče činí 600 mm. Skutečná využitelná montážní hloubka je menší. U serverů, UPS a hlubších zařízení proto ověřte jejich rozměry včetně konektorů a kabelů.
3. Počítejte s montáží rozvaděče.
Standardně je dodáván v rozloženém stavu. Před instalací je nutné sestavit konstrukci a namontovat příslušné části. Možnost dodání sestaveného rozvaděče je potřeba předem domluvit.
4. Naplánujte zatížení a stabilitu.
Výrobce uvádí nosnost 600 kg. Při instalaci těžších zařízení je důležité jejich správné rozmístění, stabilní ustavení rozvaděče a dodržení nosnosti podlahy.
5. Zohledněte provozní teplotu.
Dva ventilátory s digitálním termostatem pomáhají řídit odvětrávání. U zařízení s vyšším tepelným výkonem však vždy posuďte i teplotu okolního prostředí a požadavky na chlazení.
Standardní výbava a montáž
Rozvaděč je dodáván s výbavou, která usnadňuje jeho instalaci a následný provoz:
- Ocelová konstrukce pro 19" racková zařízení.
- Zámky na všech dveřích.
- Digitální termostat.
- Ventilační jednotka se dvěma ventilátory.
- Kolečka pro manipulaci s rozvaděčem.
- Stavitelné nožičky pro ustavení na místě.
- Montážní sady dle standardní výbavy výrobce.
Po sestavení umístěte rozvaděč na vhodnou rovnou podlahu, bezpečně jej ustavte a teprve následně instalujte síťová zařízení. Těžší komponenty je vhodné umísťovat do spodní části skříně.
Doporučení: Pro dokončení instalace lze použít kompatibilní 19" police, patch panely, vyvazovací panely, napájecí jednotky PDU a další rackové příslušenství. Před výběrem vždy ověřte požadovanou montážní hloubku a nosnost.
Dokumenty a technické informace
Originální katalog výrobce LEXI-Net obsahuje rozměrovou tabulku stojanových rozvaděčů, údaje o konstrukci, nosnosti, stupni krytí a standardní výbavě. Pro model LS22U-60/60 potvrzuje rozměry 600 × 1 166 × 600 mm a standardní dodání v rozloženém stavu.
Originální katalog LEXI-Net (PDF) Produkt na SHIFT.cz Model: LS22U-60/60. Provedení: stojanový rozvaděč 19", 22U. Rozměry: 600 × 1 166 × 600 mm (Š × V × H). Nosnost: 600 kg. Krytí: IP20. Dodání: v rozloženém stavu.
