TRITON | AKTIVNÍ CHLAZENÍ DATOVÝCH ROZVADĚČŮ
TRITON RAB-CH-X01-A1 – ventilační jednotka 19", 2 ventilátory, termostat
Ventilační jednotka TRITON RAB-CH-X01-A1 pomáhá odvádět přebytečné teplo z datového rozvaděče a vytvářet vhodnější provozní podmínky pro instalovaná zařízení. Je vybavena dvěma ventilátory a bimetalovým termostatem, který umožňuje řízení ventilace podle teploty uvnitř rozvaděče.
Jednotka je určena pro 19" rackové instalace a zabírá výšku 2U. Je vhodná zejména pro rozvaděče se síťovými switchi, napájecími zdroji a dalšími zařízeními, která při provozu produkují teplo.
Díky termostatickému řízení nemusí ventilátory pracovat nepřetržitě. Jejich provoz lze přizpůsobit nastavení termostatu a aktuální teplotě v rozvaděči. To pomáhá omezit zbytečný chod ventilátorů.
HLAVNÍ PARAMETRY
2 ventilátory | 2U | 230 V AC
Horizontální ventilační jednotka s termostatem, příkon 46 W
Hlavní přednosti: dva ventilátory, bimetalový termostat, montáž do 19" rozvaděče, výška 2U, černé provedení a aktivní podpora odvodu tepla z rozvaděče.
Proč doplnit rozvaděč aktivním chlazením?
Dva ventilátory Podporují cirkulaci vzduchu a odvod tepla vznikajícího při provozu síťových zařízení.
Bimetalový termostat Umožňuje spínat ventilaci podle teploty a omezit zbytečný nepřetržitý provoz.
Standard 19", výška 2U Jednotku lze integrovat do kompatibilního rackového rozvaděče.
Ochrana provozních podmínek Správně navržené větrání pomáhá snižovat riziko hromadění tepla v rozvaděči.
Ventilace řízená podle teploty
V uzavřeném datovém rozvaděči může docházet k postupnému zvyšování teploty, zejména pokud je vybaven větším počtem aktivních síťových prvků. Ventilační jednotka pomáhá vytvořit nucené proudění vzduchu a podporuje odvod nahromaděného tepla.
Bimetalový termostat umožňuje nastavit teplotní hranici pro spínání ventilátorů. Při dosažení nastavené teploty se ventilace aktivuje; při poklesu teploty se podle charakteristiky termostatu opět vypne.
Praktický příklad V rozvaděči jsou instalovány PoE switche a další aktivní zařízení. Při vyšším provozním zatížení se uvnitř rozvaděče zvyšuje teplota. Termostaticky řízená ventilační jednotka může automaticky spustit ventilátory a podpořit odvod teplého vzduchu.
Technické parametry
| Výrobce | TRITON |
| Model | RAB-CH-X01-A1 |
| Typ výrobku | Horizontální ventilační jednotka |
| Montážní standard | 19" |
| Montážní výška | 2U |
| Počet ventilátorů | 2 |
| Napájecí napětí | 230 V AC |
| Celkový příkon dle výrobce | 46 W |
| Řízení ventilace | Bimetalový termostat |
| Hlučnost dle katalogu výrobce | 57,8 dB |
| Barva | Černá, RAL 9005 |
| Montáž | Do 19" montážních lišt rozvaděče |
| Použití | Aktivní větrání datových rozvaděčů |
Kde ventilační jednotku využijete?
- 19" datové a telekomunikační rozvaděče.
- Rozvaděče se síťovými a PoE switchi.
- Serverovny a technické místnosti.
- Instalace s vyšším tepelným zatížením.
- Modernizace rozvaděčů s nedostatečným přirozeným větráním.
Montáž a doporučení pro správné chlazení
Jednotka se montuje do kompatibilního 19" rozvaděče a zabírá dvě výškové jednotky. Pro upevnění se používá montážní příslušenství M6.
Při návrhu větrání je důležité zajistit nejen odvod ohřátého vzduchu, ale také dostatečný přívod chladnějšího vzduchu. Umístění ventilační jednotky přizpůsobte konstrukci rozvaděče a rozmístění instalovaných zařízení.
Před zapojením zkontrolujte elektrické připojení, vhodnost napájení a nastavení termostatu. Instalaci elektrické části musí provádět osoba s odpovídající kvalifikací.
Doporučení: Ventilační jednotka podporuje proudění vzduchu, ale sama o sobě nezaručuje požadovanou teplotu v rozvaděči. Účinnost chlazení závisí na tepelném výkonu zařízení, okolní teplotě a způsobu proudění vzduchu.

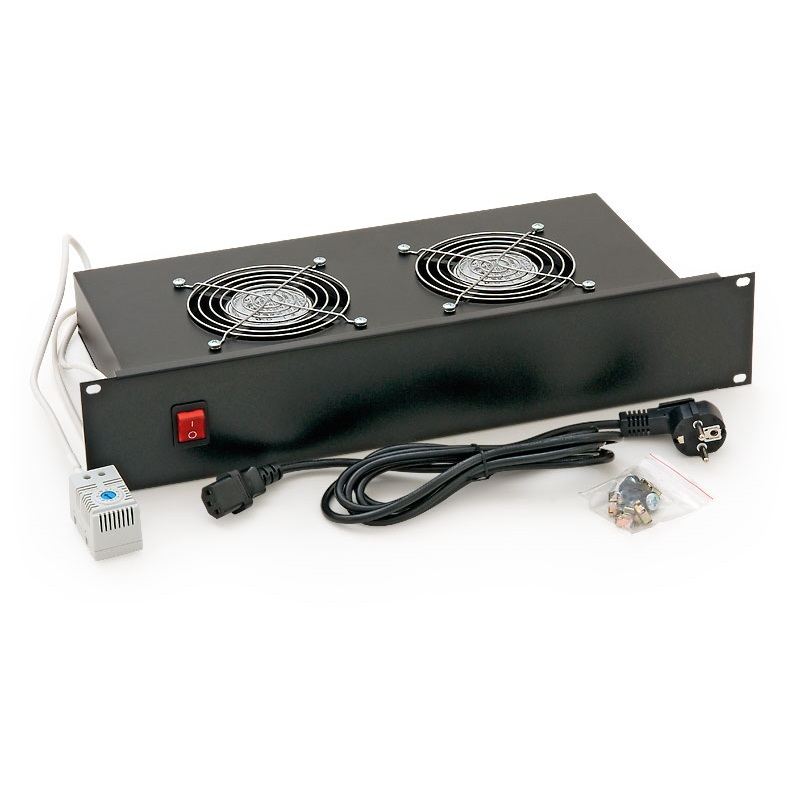

Standardní příbal podle výrobce
- 1× ventilační jednotka se 2 ventilátory a termostatem.
- 4× šroub M6 × 10.
- 4× plastová podložka.
- 4× plovoucí matice M6.
Dokumentace a technické informace
TRITON RAB-CH-X01-A1 je horizontální ventilační jednotka pro 19" rozvaděče, vybavená dvěma ventilátory a bimetalovým termostatem. Výška jednotky je 2U, napájení 230 V AC a příkon 46 W.
Produkt na SHIFT.cz Katalog TRITON – ventilační jednotky (PDF) Prohlášení o shodě (PDF) Výrobce: TRITON. Model: RAB-CH-X01-A1. Standard: 19". Výška: 2U. Ventilátory: 2. Napájení: 230 V AC. Příkon: 46 W. Barva: černá RAL 9005.
