GOLMAR • VIDEODOMOVNÍ KOMUNIKACE • MONTÁŽNÍ PŘÍSLUŠENSTVÍ

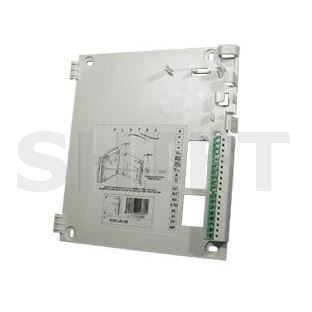

Golmar RCPL-Plus – připojovací základna pro videomonitory
Potřebujete nainstalovat nebo vyměnit nástěnnou základnu videomonitoru Golmar? Originální připojovací základna RCPL-Plus slouží k uchycení kompatibilního monitoru na stěnu a připojení kabeláže domovního komunikačního systému.
Je určena pro kompatibilní monitory řad Platea Plus a Tekna Plus. Poskytuje instalační svorky pro napájení, komunikaci, videosignál a vybrané doplňkové funkce.
Základna je vhodná při nové instalaci, opravě nebo výměně původního připojovacího dílu. Samotný videomonitor není součástí základny.
Originální Golmar Platea Plus Tekna Plus Montáž na stěnu
Uchycení monitoru
Konstrukce základny umožňuje mechanické upevnění kompatibilního videomonitoru na stěnu.
Připojení kabeláže
Svorkovnice slouží k připojení napájení, audio a video vedení a dalších podporovaných funkcí systému.
Originální náhradní díl
Vhodné řešení při výměně poškozené nebo chybějící základny u kompatibilního monitoru Golmar.
PRAKTICKÉ VYUŽITÍ
Když potřebujete připojit nebo znovu namontovat monitor
Při rekonstrukci bytu byl demontován videomonitor Golmar a jeho původní připojovací základna se poškodila nebo ztratila.
Pokud jde o kompatibilní monitor Platea Plus nebo Tekna Plus, může být originální RCPL-Plus vhodným náhradním dílem pro opětovné uchycení monitoru a připojení stávající kabeláže.
Výhoda pro zákazníka: možnost vyměnit pouze potřebné montážní příslušenství, pokud samotný monitor zůstává funkční.
KOMPATIBILITA
Pro kompatibilní monitory Platea Plus a Tekna Plus
Připojovací základna RCPL-Plus (11758882) je určena pro vybrané videomonitory Golmar v provedení Platea Plus a Tekna Plus.
Instalační dokumentace Golmar uvádí použití této základny pro připojení monitorů příslušné generace. Konkrétní kompatibilitu je nutné ověřit podle přesného označení monitoru.
Platea Plus Nástěnné připojení kompatibilních videomonitorů řady Platea Plus.
Tekna Plus Použití u kompatibilních monitorů řady Tekna Plus podle instalační dokumentace.
Pozor: Označení Plus, Uno, R5 nebo V2Plus nemusí znamenat stejnou připojovací základnu. Před objednáním ověřte model monitoru a původní označení připojovacího dílu.
PŘIPOJENÍ SYSTÉMU
Připojovací svorky pro komunikaci a videosignál
Základna obsahuje svorkovnici pro připojení vodičů domovního komunikačního systému. Podle instalační dokumentace jsou k dispozici svorky pro napájení, komunikaci a video vedení.
Napájení a komunikace Svorky +, –, A a D pro napájecí a komunikační vedení příslušného systému.
Videosignál Svorky pro koaxiální videosignál a příslušné stínění, případně pro podporované zapojení krouceným párem.
Doplňkové funkce Svorky pro patrové zvonkové tlačítko a vybrané pomocné funkce monitoru.
Důležité: Dostupnost jednotlivých funkcí závisí na připojeném monitoru a konfiguraci systému. Označení svorek samo o sobě neznamená, že všechny funkce podporuje každá kompatibilní jednotka.
SPRÁVNÝ VÝBĚR PŘÍSLUŠENSTVÍ
RCPL-Plus není univerzální základna pro všechny monitory
RCPL-Plus
11758882
Pro kompatibilní monitory Platea Plus a Tekna Plus. Tento produkt.
RCPL-Uno
11784082
Jiná varianta připojovací základny pro příslušné monitory Platea Uno.
RCPL-V2Plus
11784084
Odlišná varianta pro příslušné monitory technologie V2Plus.
Doporučení: Při výměně vybírejte připojovací základnu podle přesného modelu monitoru nebo kódu původního dílu.
Technické parametry
| Identifikace produktu |
| Výrobce | Golmar Sistemas de Comunicación S.A. |
| Model | RCPL-Plus |
| Kód výrobce | 11758882 |
| EAN | 8429898006802 |
| Typ produktu | Nástěnná připojovací základna videomonitoru |
| Kompatibilita a funkce |
| Kompatibilní řady | Platea Plus, kompatibilní Tekna Plus |
| Funkce | Mechanické uchycení monitoru a připojení kabeláže |
| Připojení | Svorkovnice pro napájení, audio, video a doplňkové funkce |
| Videosignál | Koaxiální vedení; další podporované varianty podle monitoru a instalace |
| Montáž | Na stěnu |
| Monitor v balení | Ne |
INSTALACE
Co zkontrolovat před montáží?
01
Typ monitoru Ověřte přesné označení monitoru Golmar.
02
Kabeláž Zkontrolujte stávající vedení a označení svorek.
03
Schéma Postupujte podle instalační dokumentace monitoru.
Důležité před objednáním
1. Pouze připojovací základna: Produkt neobsahuje samotný videomonitor.
2. Ověřte kompatibilitu: RCPL-Plus není univerzální příslušenství pro všechny monitory Golmar. Před objednáním porovnejte přesný model monitoru a původní základny.
3. Správné zapojení: Svorky pro videosignál, komunikaci a doplňkové funkce musí být připojeny podle schématu příslušného systému.
4. Bezpečná instalace: Montáž a připojování kabeláže provádějte při odpojeném napájení. Doporučujeme odbornou instalaci.
Identifikace produktu:
Výrobce: Golmar
Model: RCPL-Plus
Kód výrobce: 11758882
EAN: 8429898006802
Typ: Nástěnná připojovací základna
Určení: Platea Plus a kompatibilní Tekna Plus
Originální základna pro správné uchycení a připojení monitoru Golmar RCPL-Plus (11758882) je nástěnná připojovací základna pro kompatibilní videomonitory Platea Plus a Tekna Plus. Slouží k mechanickému uchycení monitoru a připojení kabeláže domovního komunikačního systému. Vhodná jako instalační příslušenství nebo náhradní díl.
