PH 400 • POVRCHOVÝ ELEKTROMAGNETICKÝ ZÁMEK S MADLEM
Kompaktní elektromagnetické madlo pro řízené dveřní vstupy
PH 400 je povrchový elektromagnetický dveřní zámek integrovaný do400 mm dlouhého hliníkového madla. Elektromagnet nabízí maximální teoretickoupřídržnou sílu 600 lb, tedy přibližně 272 kg / 2 670 N.
Řešení spojuje dveřní madlo a elektromagnetický zámek do jednoho kompaktního celku.Je vhodné pro moderní systémy kontroly přístupu, kde je požadována jednoduchá povrchová montáž,čistý vzhled a monitorování stavu uzamčení.
🔧 Povrchová montáž🚪 Madlo 400 mm🧲 600 lb / cca 272 kg⚡ 12/24 V DC🔍 Monitorování
🧲
Přídržná síla 600 lb
Montážní dokumentace uvádí maximální teoretickou přídržnou sílu1 × 600 lb, což odpovídá přibližně272 kg / 2 670 N při optimálních podmínkách instalace.
🚪

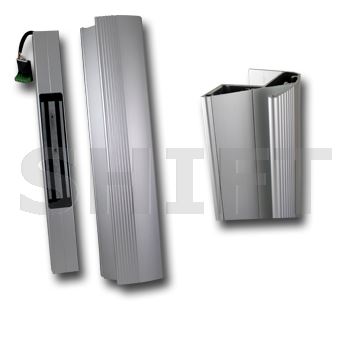

Madlo a zámek v jednom
Elektromagnet je ukrytý v 400mm hliníkovém profilu,který současně plní funkci dveřního madla a krytu zámku.
FAIL-SAFE PRINCIP
Napájení zapnuto = dveře jsou uzamčené
PH 400 pracuje na principu elektromagnetického přidržení.Po přivedení napájení elektromagnet přitáhne kovový protikus a drží dveře uzamčené.Po přerušení napájení magnetická síla zanikne a dveře se odblokují.
POVRCHOVÁ MONTÁŽ
Elektromagnet je ukrytý v povrchovém hliníkovém profilu
PH 400 je určen pro povrchovou montáž. Hliníkový profil s elektromagnetemse upevňuje na povrch dveřní sestavy a odpovídající protikus proti němu na druhou část dveří.
Výhodou je čisté provedení bez nutnosti zapouštět samotný elektromagnet do dveřního profilu.
Proč uvádíme 272 kg místo 300 kg?
V obchodním názvu se někdy používá zaokrouhlená hodnota 300 kg,ale montážní manuál pro PH 400 uvádí přesně 1 × 600 lbs.
Po přepočtu odpovídá 600 lb přibližně 272 kg síly / 2 670 N.Proto je technicky přesnější používat údaj 600 lb.
Výrobce zároveň upozorňuje, že jde o maximální teoretickou přídržnou sílupři optimálních podmínkách montáže. Skutečná hodnota závisí na přesném dosednutíprotikusu, seřízení dveří a kvalitě instalace.
Napájení 12 nebo 24 V DC
PH 400 lze napájet dvěma běžnými stejnosměrnými napětími:
- 12 V DC – odběr přibližně 480 mA
- 24 V DC – odběr přibližně 240 mA
Napájecí napětí má podle dokumentace toleranci ±15 %.Protože elektromagnet potřebuje napájení po celou dobu uzamčení,musí být zdroj určen pro trvalý provoz.
Monitorování stavu uzamčení
PH 400 je vybaven monitorovacím relé, které umožňuje předat informaci o stavudo přístupového nebo zabezpečovacího systému.
Maximální zatížení monitorovacího kontaktu je podle montážního manuálu24 V DC / 1 A.
Pro moderní systémy kontroly přístupu
PH 400 je vhodný například pro administrativní budovy, kanceláře, provozovny,obchodní prostory a další elektronicky řízené vstupy.
Lze jej kombinovat s přístupovou čtečkou, klávesnicí, řídicí jednotkou,odchodovým tlačítkem nebo jiným vhodným systémem kontroly přístupu.
Rozměry
Hlavní rozměry PH 400 podle montážní dokumentace.
Madlo / profil400 × 90 × 65 mm
Profil – průřezProfil 90 × 65 mm
Schéma je zjednodušené a nenahrazuje montážní výkres.Dokumentace uvádí minimální vzdálenost od stěny 55 + 2 mm.
Technické parametry
- typ: přídržný elektromagnetický zámek s madlem
- model: PH 400
- provedení: jeden elektromagnet
- montáž: povrchová
- délka madla: 400 mm
- rozměry profilu: 400 × 90 × 65 mm
- minimální vzdálenost od stěny: 55 + 2 mm
- princip: fail-safe – bez napájení odblokováno
- přídržná síla: 1 × 600 lb / cca 272 kg / cca 2 670 N
- napájení: 12/24 V DC
- tolerance napájení: ±15 %
- odběr při 12 V DC: 480 mA
- odběr při 24 V DC: 240 mA
- monitorování: ano
- maximální zatížení monitorovacího relé: 24 V DC / 1 A
Pro uzamčení vyžaduje trvalé napájení
PH 400 pracuje na principu fail-safe.Pro zachování uzamčeného stavu musí být elektromagnet trvale napájen.Při výpadku nebo vypnutí napájení se dveře uvolní.
Maximální přídržné síly lze dosáhnout pouze při správném seřízení dveří,plném dosednutí protikusu a kvalitně provedené montáži.
Identifikace produktu:
Model: PH 400
Provedení: elektromagnetický zámek s madlem
Montáž: povrchová
Délka: 400 mm
Přídržná síla: 600 lb / cca 272 kg / cca 2 670 N
Napájení: 12/24 V DC
Monitorování: ano
Funkce: fail-safe
Kompaktní povrchové elektromagnetické madlo pro řízené vstupyPH 400 kombinuje 400mm hliníkové madlo,povrchovou montáž, elektromagnet s přídržnou silou600 lb / cca 272 kg, napájení 12/24 V DCa monitorování stavu. Je vhodný pro elektronicky řízené dveřní vstupy,kde je požadováno čisté a kompaktní řešení.
