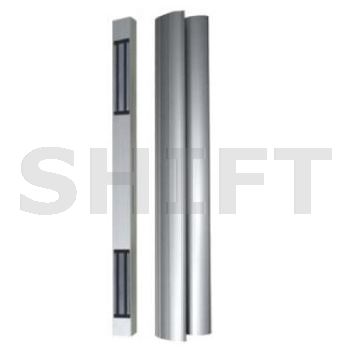

UWC DH-2 2500 • DVOJITÝ ELEKTROMAGNETICKÝ ZÁMEK S MADLEM
Celoplošné madlo s dvojicí elektromagnetů pro dveře výšky 2500 mm
UWC DH-2 2500 je povrchový elektromagnetický dveřní zámek integrovaný do2500 mm vysokého madla. Uvnitř profilu jsou umístěnydva elektromagnety, každý s teoretickou přídržnou silou600 lb. Celková přídržná síla tedy činí přibližně1 200 lb / 544 kg / 5 338 N při optimálních podmínkách montáže.
Řešení kombinuje dveřní madlo a elektromagnetické uzamčení v jednom celku.Je vhodné pro moderní přístupové systémy a dveře, kde je požadováno čisté povrchové provedení,vysoká přídržná síla a monitorování stavu.
🔧 Povrchová montáž🚪 Madlo 2500 mm🧲 2 × 600 lb⚡ 12/24 V DC🔍 Monitorování
🧲
Dva elektromagnety
Uvnitř madla jsou integrovány dva samostatné elektromagnety.Každý nabízí maximální teoretickou přídržnou sílu 600 lb,tedy dohromady přibližně 1 200 lb / 544 kg / 5,34 kN.
🚪
Madlo po celé výšce dveří
Hliníkový profil má délku 2500 mm a vytváří současněmadlo i kryt elektromagnetického zámku. Výsledkem je čistá instalace bez samostatněviditelných elektromagnetů.
FAIL-SAFE PRINCIP
Napájení zapnuto = dveře jsou uzamčené
DH-2 2500 využívá elektromagnetický princip. Po přivedení napájení oba elektromagnetypřitahují přídržné protikusy a drží dveře uzamčené.Při přerušení napájení magnetická síla zanikne a dveře se odblokují.
POVRCHOVÁ MONTÁŽ
Elektromagnety jsou ukryté v povrchovém hliníkovém profilu
DH-2 2500 je určen pro povrchovou montáž. Dlouhý hliníkový profils elektromagnety se upevňuje na jednu část dveřní sestavy a odpovídající profil s protikusyna druhou.
Samotné elektromagnety tak nejsou při běžném pohledu viditelné a celé řešení působí jakosouvislé dveřní madlo.
Přídržná síla – proč neuvádíme přesně 600 kg?
U tohoto modelu se v některých obchodních podkladech používá údaj„přídržná síla do 600 kg“. Montážní manuál však specifikuje2 × 600 lb.
Po přepočtu odpovídá 1 200 lb přibližně 544 kg síly / 5 338 N.Proto uvádíme jako technicky přesnější údaj právě2 × 600 lb.
Výrobce zároveň upozorňuje, že jde o maximální teoretickou přídržnou sílu při optimálních podmínkách instalace.Skutečná síla závisí na správném dosednutí protikusů, mechanickém seřízení dveří a kvalitě montáže.
Napájení 12 nebo 24 V DC
Dvojice elektromagnetů může být napájena dvěma běžnými stejnosměrnými napětími:
- 12 V DC – celkový odběr přibližně 960 mA
- 24 V DC – celkový odběr přibližně 480 mA
Protože elektromagnety potřebují napájení po celou dobu uzamčení,musí být napájecí zdroj navržen pro trvalý provoz a odpovídající proudovou rezervu.
Monitorování stavu
DH-2 2500 je vybaven monitorovacím relé.Výrobní dokumentace uvádí maximální zatížení jeho kontaktů24 V DC / 1 A.
Kontakt lze využít pro předání informace o stavu do kompatibilního systému kontroly přístupu,zabezpečovací ústředny nebo jiné řídicí technologie.
Pro reprezentativní a řízené vstupy
Integrované elektromagnetické madlo je vhodné například proadministrativní budovy, kanceláře, provozovny, obchodní objekty a další elektronicky řízené vstupy.
Výhodou je zejména spojení madla, krycího profilu a elektromagnetického uzamčenído jednoho designově čistého celku.
Rozměry
Hlavní rozměry podle montážní dokumentace.
Madlo / profil2500 × 90 × 65 mm
Profil – průřezProfil cca 90 × 65 mm
Rozměrové schéma je zjednodušené. Montážní dokumentace uvádí profil přibližně2500 × 90 × 65 mm a minimální vzdálenost od stěny 55 + 2 mm.
Technické parametry
- typ: dvojitý přídržný elektromagnetický zámek s madlem
- značka / označení: UWC DH-2 2500
- provedení: DUO – dva elektromagnety
- montáž: povrchová
- délka madla: 2500 mm
- rozměry profilu: 2500 × 90 × 65 mm
- minimální vzdálenost od stěny: 55 + 2 mm
- princip: fail-safe – bez napájení odblokováno
- počet elektromagnetů: 2
- přídržná síla jednoho elektromagnetu: 600 lb
- celková teoretická přídržná síla: 2 × 600 lb / cca 544 kg / cca 5 338 N
- napájení: 12/24 V DC
- tolerance napájecího napětí: ±15 %
- odběr při 12 V DC: 960 mA
- odběr při 24 V DC: 480 mA
- monitorování: ano
- maximální zatížení monitorovacího relé: 24 V DC / 1 A
- pracovní teplota: −10 až +55 °C
- relativní vlhkost: 0–95 %, bez kondenzace
Pro uzamčení vyžaduje trvalé napájení
DH-2 2500 pracuje na principu fail-safe. Oba elektromagnety musí býtpro zachování uzamčeného stavu trvale napájeny.Při výpadku nebo vypnutí napájení se dveře uvolní.
Maximální přídržná síla je dosažitelná pouze při správném seřízení dveří,plném dosednutí obou protikusů a kvalitně provedené montáži.
Identifikace produktu:
Model: UWC DH-2 2500
Provedení: dvojitý elektromagnetický zámek s madlem
Montáž: povrchová
Délka: 2500 mm
Elektromagnety: 2 × 600 lb
Celková teoretická přídržná síla: cca 544 kg / 5 338 N
Napájení: 12/24 V DC
Monitorování: ano
Funkce: fail-safe
Dvojité elektromagnetické madlo pro vysoké dveřeUWC DH-2 2500 kombinuje 2500mm povrchové madlo,dvojici elektromagnetů 2 × 600 lb, napájení12/24 V DC a monitorování stavu.Celková teoretická přídržná síla činí přibližně544 kg / 5,34 kN.
