ASM01M • ZÁPUSTNÝ ELEKTROMAGNETICKÝ ZÁMEK
Spolehlivé elektromagnetické uzamčení dveří s monitorováním
ASM01M je elektromagnetický dveřní zámek určený pro zápustnou montáž do dveřní zárubně. Nabízí přídržnou sílu až 300 kg, napájení 12 nebo 24 V DC a integrované monitorování stavu elektromagnetického uzamčení.
Díky zapuštěné konstrukci je zámek nenápadný a vhodný pro instalace, kde je požadováno čisté provedení dveří bez výrazně vystupujících součástí.
🛡 Přídržná síla 300 kg⚡ 12/24 V DC🔧 Zápustná montáž🔍 Monitorování
🛡
Přídržná síla až 300 kg
Elektromagnet vytváří při napájení silné magnetické spojení s protikusem na dveřním křídle. Maximální deklarovaná přídržná síla činí 300 kg, přibližně 2 940 N.
🔍
Monitorování uzamčení
Varianta ASM01M je vybavena monitorováním. To umožňuje předávat informaci o stavu elektromagnetického spojení do kompatibilního přístupového nebo zabezpečovacího systému.
PRINCIP ELEKTROMAGNETICKÉHO UZAMČENÍ
Napájení zapnuto = dveře jsou přidržovány
ASM01M pracuje na principu elektromagnetické přídržné síly. Po přivedení napájení elektromagnet přitahuje kovovou plotničku upevněnou na dveřích a brání jejich otevření.
Po přerušení napájení magnetická přídržná síla zanikne a dveře se uvolní. Jde tedy o princip fail-safe.
Kde lze elektromagnetický zámek použít?
ASM01M je vhodný pro elektricky řízené dveřní vstupy, například v administrativních budovách, kancelářích, provozovnách a dalších objektech s kontrolou přístupu.
Zámek lze začlenit do systému ovládaného čtečkou přístupových karet, klávesnicí, řídicí jednotkou nebo jiným vhodným spínacím prvkem.
MONITOROVÁNÍ
Přehled o stavu elektromagnetického zámku
Oproti základní variantě ASM01 je model ASM01M vybaven monitorováním. Tato funkce je užitečná zejména při propojení s přístupovými systémy, které potřebují informaci o stavu elektromagnetického uzamčení.
Napájení 12 nebo 24 V DC
Elektromagnet lze napájet dvěma běžnými stejnosměrnými napětími:
- 12 V DC – proudový odběr přibližně 500 mA
- 24 V DC – proudový odběr přibližně 250 mA
Požadované napájecí napětí se nastavuje propojkou na připojovací svorkovnici. Před připojením je nutné ověřit správnou polohu propojky a polaritu napájení.
Nenápadná zápustná montáž
Elektromagnet se instaluje do připraveného otvoru v pevné části dveřního rámu. Na dveřní křídlo se upevňuje odpovídající ocelová přídržná plotnička.
Při zavřených dveřích musí plotnička správně dosednout na elektromagnet. Jen tak lze dosáhnout požadované přídržné síly.
Přídržná plotnička musí mít při montáži předepsanou mechanickou vůli, aby se mohla správně přizpůsobit dosedací ploše elektromagnetu.
Rozměry elektromagnetu a přídržné plotničky
Elektromagnet i jeho protikus mají kompaktní podlouhlé provedení pro montáž do dveřní konstrukce.
Elektromagnet239 × 30 × 26 mm
Přídržná plotnička185 × 35 × 11 mm
Schéma je orientační a není určeno jako montážní šablona. Pro přípravu otvorů použijte instalační dokumentaci.
Technické parametry
- typ: přídržný elektromagnetický dveřní zámek
- model: ASM01M
- provedení: s monitorováním
- montáž: zápustná
- princip: fail-safe – bez napájení odblokováno
- přídržná síla: až 300 kg (cca 2 940 N)
- napájení: 12/24 V DC
- odběr při 12 V DC: 500 mA
- odběr při 24 V DC: 250 mA
- volba napětí: propojkou na svorkovnici
- rozměry elektromagnetu: 239 × 30 × 26 mm
- rozměry přídržné plotničky: 185 × 35 × 11 mm
- pracovní teplota: −20 až +55 °C
- přípustná relativní vlhkost: 0–95 %, bez kondenzace
- hmotnost balení: cca 1,75 kg
Co je součástí balení?

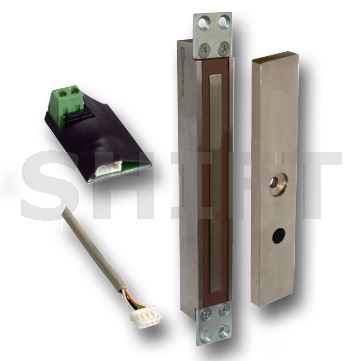

- elektromagnetický zámek ASM01M
- přídržná ocelová plotnička
- připojovací svorkovnice
- propojovací vodič
- montážní držáky
- spojovací a upevňovací materiál
Důležité upozornění k provozu
Elektromagnetický zámek potřebuje pro uzamčení trvalé napájení. Při jeho přerušení se dveře uvolní.
Pro dosažení maximální přídržné síly musí být dosedací plochy elektromagnetu a plotničky čisté, nepoškozené a správně seřízené. Nesprávná montáž nebo nedostatečné napájení mohou přídržnou sílu výrazně snížit.
Identifikace produktu:
Model: ASM01M
Typ: zápustný elektromagnetický zámek
Přídržná síla: 300 kg
Napájení: 12/24 V DC
Monitorování: ano
Funkce: fail-safe
Nenápadné elektromagnetické uzamčení s přídržnou silou 300 kgASM01M nabízí zápustnou montáž, napájení 12/24 V DC, přídržnou sílu až 300 kg a monitorování stavu uzamčení. Je vhodný pro dveřní instalace s elektronickým řízením přístupu, kde je požadováno odblokování při přerušení napájení.
