Jednoduchá kontrola kabeláže RJ45 a telefonních vedení

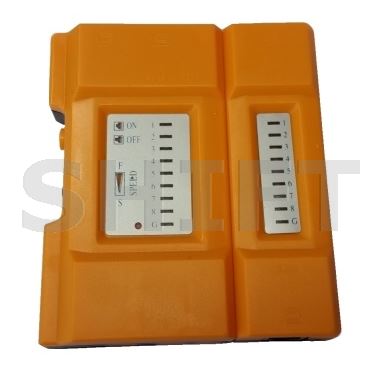

LT-4132 je jednoduchý LED tester určený pro rychlou kontrolu datových a telefonních kabelů. Pomůže ověřit průchodnost jednotlivých vodičů a odhalit běžné chyby zapojení bez nutnosti používat složitější měřicí techniku.

Tester dokáže upozornit na přerušené vedení, zkrat a překřížené vodiče. Díky oddělitelnému terminátoru lze testovat nejen krátké propojovací kabely, ale také kabeláž vedenou mezi dvěma vzdálenými místy.

LED indikace je přehledná a umožňuje rychle porovnat pořadí jednotlivých vodičů na obou koncích kabelu.

Tester postupně kontroluje jednotlivé vodiče

Jeden konec testovaného kabelu připojíte k hlavní jednotce a druhý konec k vzdálenému terminátoru.

Tester následně postupně aktivuje jednotlivé vodiče a jejich stav zobrazuje pomocí LED diod. Správná sekvence na obou jednotkách ukazuje správné zapojení kabelu.

Chybějící, současně svítící nebo nesprávně seřazené LED mohou upozornit na problém v kabeláži.

Rychlá diagnostika základních chyb kabeláže

• Přerušený vodič – příslušná pozice se na vzdálené jednotce neprojeví správně.
• Zkrat – tester signalizuje propojení vodičů, které mají být samostatné.
• Křížení vodičů – pořadí vodičů mezi oběma konci kabelu nesouhlasí.
• Stínění – tester lze podle specifikace Shift.cz použít také se stíněnou kabeláží.

RJ45 a telefonní modulární konektory

LT-4132 je určen zejména pro:

• RJ45 – běžná datová a LAN kabeláž,
• RJ12 – telefonní kabeláž.

Současný název produktu Shift.cz uvádí také RJ11. Technický popis na stránce výslovně potvrzuje RJ45 a RJ12; použití RJ11 doporučujeme při změně parametrů ověřit na konkrétním kusu nebo u dodavatele.

Rychlejší kontrola nebo pomalejší čtení LED

Podle specifikace Shift.cz umožňuje LT-4132 nastavení rychlosti testování.

Pomalejší režim může být praktičtější při ručním sledování pořadí jednotlivých LED, zatímco rychlejší režim urychlí běžnou kontrolu kabelu.

Jednoduchý tester průchodnosti, nikoli certifikační měřicí přístroj

LT-4132 slouží především ke kontrole zapojení a kontinuity jednotlivých vodičů.

Nejde o profesionální certifikační tester, který by měřil útlum, NEXT, přenosovou rychlost nebo potvrzoval splnění parametrů konkrétní kategorie strukturované kabeláže.

Pro rychlé ověření, zda je kabel správně zapojený a bez základních závad, je však jednoduché LED provedení velmi praktické.

Jedna 9V baterie

Hlavní jednotka testeru je napájena 9V baterií.

Produktová stránka Shift.cz neuvádí, zda je baterie součástí balení. Pokud má být tato informace zveřejněna v e-shopu, doporučujeme ji ověřit u aktuální dodávky.

Hlavní tester a vzdálený terminátor

• hlavní jednotka testeru,
• vzdálený terminátor.

Další příslušenství není na produktové stránce Shift.cz uvedeno.

Důležité upozornění při testování

Tester používejte pouze na odpojené a nenapájené kabeláži.

Nepřipojujte jej k aktivním síťovým portům, telefonním linkám pod napětím ani k vedení s neznámým elektrickým potenciálem.

LT-4132 slouží ke kontrole kontinuity a správnosti zapojení. Nenahrazuje certifikační měření strukturované kabeláže.

Před testováním instalovaného kabelu odpojte aktivní zařízení na obou koncích kabelové trasy.

LT-4132 je cenově dostupný LED tester pro základní kontrolu datových a telefonních kabelů. Umožňuje rychle odhalit přerušení, zkrat nebo křížení vodičů, podporuje stíněnou kabeláž a díky vzdálenému terminátoru jej lze využít také při kontrole již instalovaných kabelových tras.
