DORCAS 50 • ELEKTRICKÝ OTVÍRAČ 12 V DC SE SIGNALIZACÍ
Zesílený elektrický otvírač s monitorovacím mikrospínačem

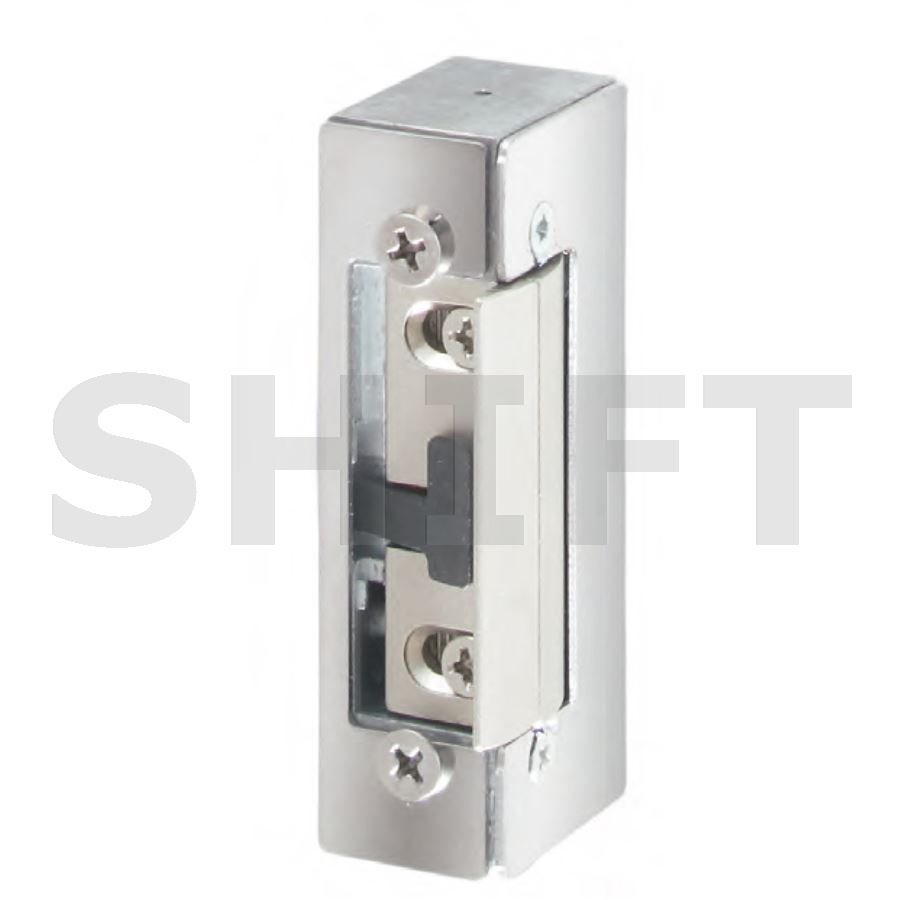

DORCAS DS50N305-412 je zesílený elektrický dveřní otvírač pro napájení 12 V DC, vybavený monitorovacím mikrospínačem 305 pro signalizaci stavu. Robustní konstrukce řady 50 s ocelovou západkou je vhodná pro těžší dveře, frekventované vstupy a instalace, kde je kromě elektrického otevření požadována také informace o stavu mechanismu.
⚡ 12 V DC🔌 320 mA📡 Signalizace 305🔩 Ocelová západka
📡
Signalizace pomocí mikrospínače
Označení 305 znamená, že je otvírač vybaven monitorovacím mikrospínačem. Ten umožňuje využít informaci o stavu mechanismu v přístupovém, zabezpečovacím nebo jiném nadřazeném systému.
🛡
Zesílená řada 50
Řada DORCAS 50 je určena pro náročnější dveřní instalace. Používá ocelovou západku a nabízí výrazně vyšší mechanickou odolnost než běžné kompaktní řady.
STANDARDNÍ / FAIL-SECURE FUNKCE
Bez napětí zůstávají dveře uzamčené
DS50N305-412 pracuje ve standardním režimu fail-secure. V klidovém stavu bez napájení drží dveře uzamčené. Po přivedení 12 V DC se mechanismus uvolní a dveře je možné otevřít.
FUNKCE 305 • MONITORING
Informace o stavu pro přístupový nebo zabezpečovací systém
Vestavěný mikrospínač 305 umožňuje sledovat stav elektrického otvírače a předat tuto informaci dalšímu zařízení. Funkci lze využít například v systémech kontroly přístupu, zabezpečení nebo centrálního monitoringu dveří.
Cívka 412 pro 12 V DC
Otvírač je osazen cívkou 412, určenou pro stejnosměrné napájení 12 V DC. Aktuální specifikace DORCAS pro řadu 50 uvádí odběr přibližně 320 mA.
Ve srovnání se základní 6–12V AC/DC variantou řady 50 je tato cívka výrazně méně náročná na proud napájecího zdroje.
Pro těžší dveře a frekventované vstupy
Zesílená konstrukce řady 50 je vhodná například pro bytové domy, kancelářské budovy, provozovny, veřejné objekty a další frekventované vstupy, kde je elektrický otvírač vystaven vyššímu mechanickému zatížení.
Monitorovací mikrospínač je výhodou zejména tam, kde nestačí dveře pouze elektricky otevřít, ale je potřeba jejich stav také sledovat v nadřazeném systému.
Ocelová západka a robustní 21mm tělo
Řada DORCAS 50 používá ocelovou západku a tělo široké 21 mm. Hloubka mechanismu je podle konkrétního technického listu 50 NF 305 29 mm.
Konstrukce je symetrická a reverzibilní, takže otvírač lze použít pro pravé i levé dveře.
Bez mechanického odblokování
Provedení 50 NF 305 nemá mechanické odblokování ani impulzní/paměťovou funkci. Dveře se uvolňují standardně elektrickým povelem.
Nastavitelná Flex západka
Provedení NF používá Flex západku, kterou lze nastavit v rozsahu +4/−0 mm. Větší rozsah nastavení usnadňuje přesné seřízení vůči dveřnímu zámku a pomáhá kompenzovat montážní tolerance.
Odolnost a dlouhá životnost
Konkrétní technický list 50 NF 305 uvádí mechanickou odolnost proti vytržení 4 950 N / 500 kg a elektricky testovanou životnost 200 000 cyklů. Pracovní teplotní rozsah je −25 až +50 °C.
Rozměrové schéma
Hlavní rozměry konkrétního mechanismu DORCAS 50 NF 305 podle technického listu výrobce.
Čelní pohled75 × 21 mm
Boční pohled75 × 29 mm
Rozměry jsou uvedeny v milimetrech. Schéma je zjednodušené překreslení podle technického listu DORCAS 50 NF 305.
Technické parametry
- typ: zesílený elektrický dveřní otvírač se signalizací
- výrobce: DORCAS
- řada: 50
- označení Shift: DS50N305-412
- provedení výrobce: 50 NF 305 / cívka 412
- funkce: standardní / fail-secure
- stav bez napětí: uzamčeno
- signalizace / monitoring: ano – mikrospínač 305
- mechanické odblokování: ne
- paměťová / impulzní funkce: ne
- napájení: 12 V DC
- cívka: 412
- odběr podle aktuální specifikace řady: 320 mA
- Flex západka: ano
- nastavení západky: +4/−0 mm
- hloubka západky: 6 mm
- západka: ocelová
- provedení: symetrické a reverzibilní
- určení: pravé i levé dveře
- montáž: zápustná
- rozměry mechanismu: 75 × 21 × 29 mm
- testovaná životnost: 200 000 cyklů
- odolnost proti vytržení dle konkrétního datasheetu 50 NF 305: 4 950 N / 500 kg
- pracovní teplota: −25 až +50 °C
- dodávka: bez čelní lišty
Při výměně ověřte funkci signalizace
Model DS50N305-412 není shodný se základním DS50N412. Označení 305 znamená provedení s monitorovacím mikrospínačem. Pokud tento model nahrazujete jiným elektrickým otvíračem, ověřte také zapojení a využití signalizačního kontaktu.
Identifikace produktu:
DORCAS řada 50
Označení Shift: DS50N305-412
Provedení: 50 NF 305
Cívka: 412
Napájení: 12 V DC
Odběr: 320 mA
Signalizace: ano – mikrospínač 305
Funkce: standardní / fail-secure
Zesílený 12V otvírač se signalizací stavuDORCAS DS50N305-412 kombinuje 12V DC napájení, zesílenou konstrukci řady 50, ocelovou západku a monitorovací mikrospínač 305. Je vhodný pro náročnější dveřní instalace, kde je vedle spolehlivého elektrického otevření požadována také možnost sledovat stav mechanismu.
