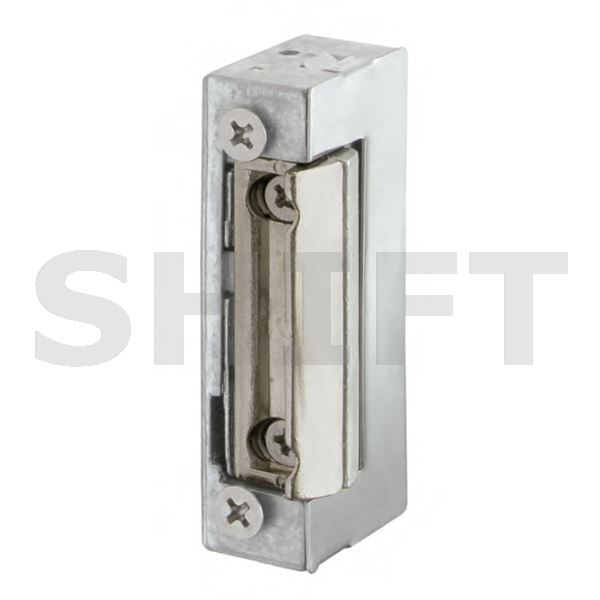

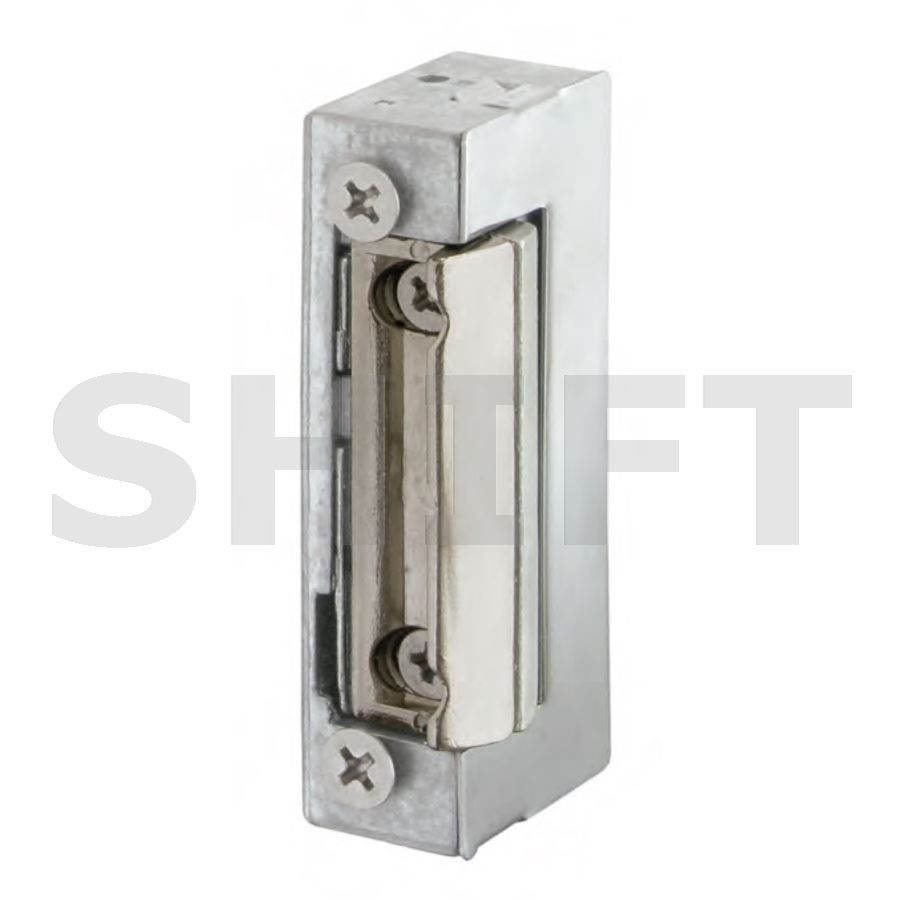

DORCAS 41 • REVERZNÍ ELEKTRICKÝ OTVÍRAČ 12 V DC
Úzký fail-safe otvírač – bez napětí jsou dveře odblokované
DORCAS DS41N512 je kompaktní reverzní elektrický dveřní otvírač pro napájení 12 V DC. Na rozdíl od běžného elektrického otvírače zůstává při výpadku napájení odblokovaný. Je proto vhodný pro aplikace, kde je požadováno bezpečné uvolnění dveří při přerušení napájení. Díky šířce těla pouze 16 mm je vhodný také pro úzké dveřní profily.
⚡ 12 V DC🔓 Reverzní / Fail-safe🔌 200 mA📏 Šířka 16 mm
🔓
Reverzní / fail-safe funkce
Při přivedení napětí je otvírač uzamčený. Po přerušení napájení se mechanismus odblokuje a umožní otevření dveří.
⚡
12 V DC / 200 mA
Reverzní cívka 512 je určena pro napájení 12 V DC. Její odběr je pouze 200 mA a odpor cívky činí 58 Ω.
REVERZNÍ / FAIL-SAFE FUNKCE
Při výpadku napájení se dveře odblokují
DS41N512 pracuje opačně než běžný elektrický otvírač. Při napájení 12 V DC drží dveře uzamčené. Po vypnutí nebo výpadku napájení se otvírač uvolní a dveře lze otevřít.
Pozor – reverzní funkce je opačná než u standardního otvírače
Model DS41N512 není standardní fail-secure otvírač. Jde o fail-safe provedení: pro uzamčený stav musí být přivedeno napětí. Při ztrátě napájení se dveře odblokují. Před objednáním proto vždy ověřte, zda vaše aplikace vyžaduje právě reverzní funkci.
Kde se reverzní otvírač používá?
Reverzní funkce se používá především tam, kde má být při výpadku elektrického napájení umožněn průchod dveřmi. Může jít například o vybrané přístupové systémy, únikové směry nebo instalace, u kterých projekt vyžaduje fail-safe princip.
Konkrétní vhodnost pro bezpečnostní nebo únikové dveře je vždy nutné posoudit podle požadavků celé instalace a příslušných předpisů – samotná reverzní funkce automaticky neznamená, že je výrobek určen pro všechny typy únikových či požárních dveří.
100 % ED – cívka je určena pro trvalé napájení
Protože reverzní otvírač potřebuje napájení pro zachování uzamčeného stavu, je cívka 512 konstruována pro 100 % ED při 12 V DC. Může tedy být napájena trvale v rámci provozních podmínek stanovených výrobcem.
Bez mechanického odblokování
DS41N512 je základní reverzní provedení řady 41 označené N. Nemá mechanické odblokování ani impulzní/paměťovou funkci. Odemknutí probíhá přerušením napájení.
Úzké 16mm provedení
Řada DORCAS 41 je navržena pro instalace s omezeným prostorem. Šířka těla pouze 16 mm umožňuje použití také v užších dveřních profilech, včetně řady hliníkových a PVC konstrukcí.
Mechanismus je symetrický a reverzibilní z hlediska montáže, takže jej lze použít pro pravé i levé dveře.
Nastavitelná Flex západka
Západku lze jemně mechanicky seřídit v rozsahu ±1 mm. Nastavení usnadňuje přesné sladění polohy elektrického otvírače se střelkou dveřního zámku.
Odolná konstrukce DORCAS
Řada DORCAS 41 je výrobcem elektricky testována na 200 000 pracovních cyklů. Udávaná odolnost proti mechanickému vytržení činí 2 950 N a pracovní teplotní rozsah je −25 až +50 °C.
Rozměrové schéma
Rozměry konkrétního provedení řady DORCAS 41 používaného u modelu DS41N512.
Čelní pohled67 × 16 mm
Boční pohled67 × 28 mm
Shift uvádí pro konkrétní DS41N512 rozměry 67 × 16 × 28 mm. Aktuální obecná specifikace řady DORCAS 41 uvádí 66 × 16 × 25,5 mm; při náhradě staršího kusu proto doporučujeme ověřit fyzické instalační rozměry.
Technické parametry
- typ: reverzní elektrický dveřní otvírač
- výrobce: DORCAS
- řada: 41
- označení Shift: DS41N512
- provedení: 41 NF / cívka 512
- funkce: reverzní / fail-safe
- stav bez napětí: odblokováno
- stav při napájení: uzamčeno
- mechanické odblokování: ne
- paměťová / impulzní funkce: ne
- napájení: 12 V DC
- cívka: 512
- odběr: 200 mA
- odpor cívky: 58 Ω
- zatížitelnost cívky: 100 % ED při 12 V DC
- Flex západka: ano
- nastavení západky: ±1 mm
- hloubka západky: 6 mm
- provedení: symetrické a reverzibilní pro pravé i levé dveře
- montáž: zápustná
- rozměry konkrétního provedení dle Shift: 67 × 16 × 28 mm
- testovaná životnost řady: 200 000 cyklů
- odolnost proti vytržení: 2 950 N
- pracovní teplota: −25 až +50 °C
- dodávka: bez čelní lišty
Pro uzamčení vyžaduje trvalé napájení
Protože jde o reverzní fail-safe provedení, musí být pro zachování uzamčeného stavu přivedeno 12 V DC. Při výpadku nebo vypnutí napájení se DS41N512 odblokuje. Napájecí zdroj proto musí být navržen pro trvalý odběr přibližně 200 mA na jeden otvírač.
Identifikace produktu:
DORCAS řada 41
Označení Shift: DS41N512
Cívka: 512
Napájení: 12 V DC
Odběr: 200 mA
Funkce: reverzní / fail-safe
Bez napětí: odblokováno
Úzký reverzní otvírač pro 12V DC přístupové systémyDORCAS DS41N512 kombinuje reverzní fail-safe funkci, napájení 12 V DC, odběr pouze 200 mA a úzké 16mm provedení. Je vhodný pro instalace, kde se dveře při přerušení napájení mají automaticky odblokovat.
