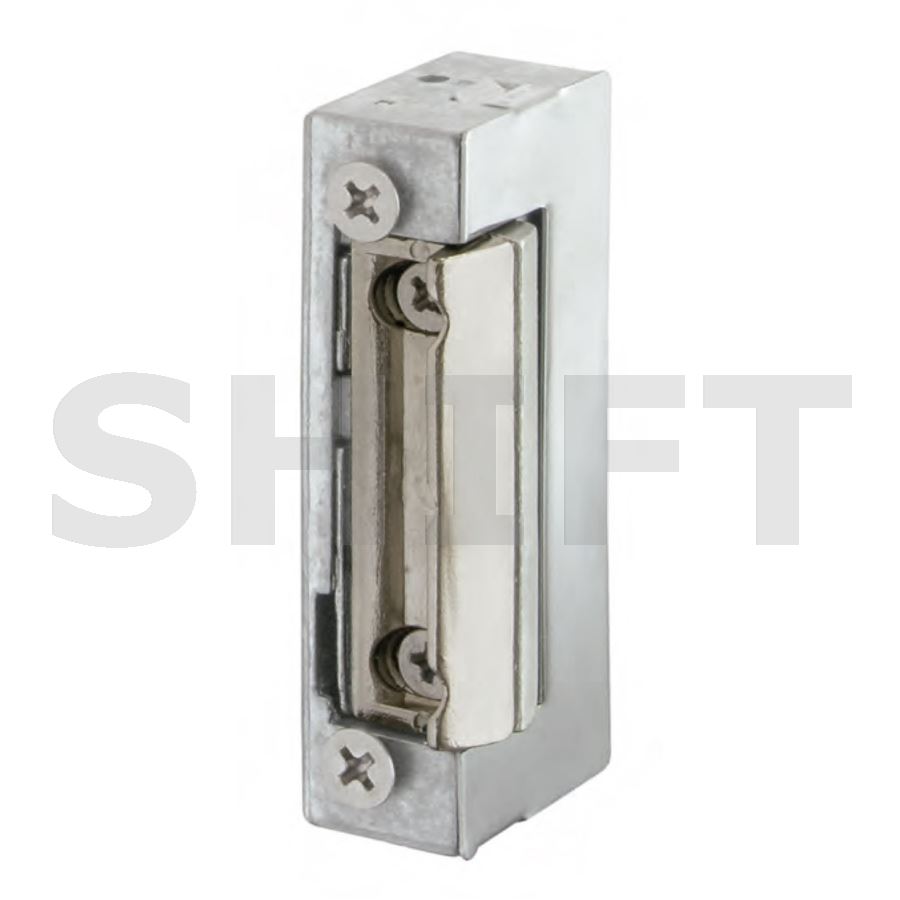

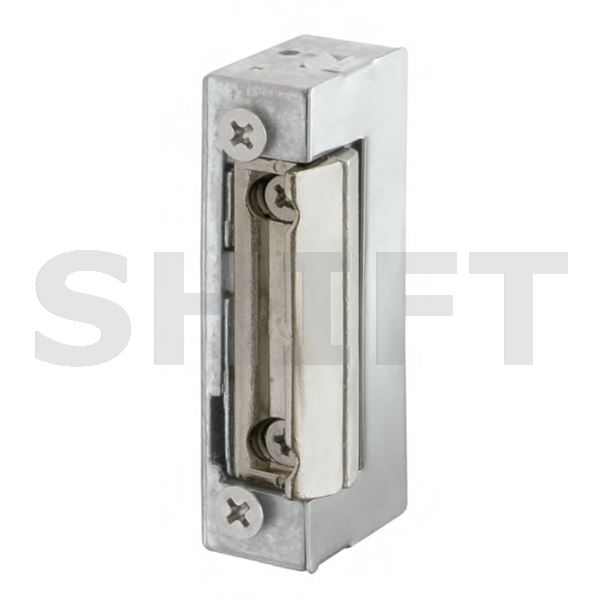

DORCAS 41 • ELEKTRICKÝ OTVÍRAČ 12 V DC
Úzký elektrický otvírač s mechanickým odblokováním a oddělenou západkou
DORCAS DS41ND412_U2 je speciální provedení úzkého elektrického otvírače řady 41 pro napájení 12 V DC. Je vybaven mechanickým odblokováním a konstrukcí s oddělenou západkou. Díky šířce těla pouze 16 mm je určen také pro dveřní profily s omezeným instalačním prostorem.
⚡ 12 V DC🔓 Mechanické odblokování🔧 Oddělená západka📏 Šířka 16 mm
⚡
Cívka 412 / 12 V DC
Stejnosměrná cívka 412 je určena pro napájení 12 V DC. Podle aktuálních údajů DORCAS má odběr 400 mA a odpor 30 Ω.
🔧
Speciální oddělená západka
Varianta DS41ND412_U2 se od standardního provedení DS41ND412 odlišuje konstrukcí s oddělenou západkou. Při výměně stávajícího otvírače je proto důležité ověřit také mechanické provedení původního dílu.
MECHANICKÉ ODBLOKOVÁNÍ
Volný průchod lze nastavit přímo na otvírači
DS41ND412_U2 je vybaven mechanickým odblokováním. To umožňuje otvírač ručně odblokovat a dveře ponechat volně průchozí bez nutnosti elektrické aktivace při každém otevření.
SPECIÁLNÍ PROVEDENÍ U2
Oddělená západka odlišuje tuto variantu od běžného DS41ND412
Označení U2 představuje speciální mechanické provedení s oddělenou západkou. Pokud otvírač pořizujete jako náhradu stávajícího kusu, doporučujeme porovnat nejen napájecí napětí, ale také konstrukci západky a instalační rozměry.
Bez napětí zůstávají dveře uzamčené
V běžném elektrickém režimu pracuje otvírač jako standardní fail-secure provedení. Bez napájení zůstávají dveře uzamčené. Po elektrické aktivaci cívky se mechanismus uvolní a dveře je možné otevřít.
12V DC cívka se 100% ED
Cívka 412 má podle aktuálních technických údajů DORCAS při napájení 12 V DC zatížitelnost 100 % ED. Elektrická část je tedy vhodná i pro aplikace, kde může být požadována delší doba aktivace.
Úzké provedení pro omezený instalační prostor
DS41ND412_U2 patří do kompaktní řady DORCAS 41. Tělo je široké pouze 16 mm, takže je vhodné také pro dveřní konstrukce, kde není pro elektrický otvírač dostatek prostoru.
Odolná řada DORCAS 41
Současná řada DORCAS 41 je výrobcem elektricky testována na 200 000 pracovních cyklů a výrobce pro ni uvádí odolnost proti mechanickému vytržení 2 950 N. Pracovní teplotní rozsah řady je −25 až +50 °C.
Rozměry speciálního provedení U2
U této varianty vycházíme z rozměrů uváděných pro konkrétní produkt DS41ND412_U2. Speciální provedení U2 se mechanicky odlišuje od současného standardního provedení řady 41.
Čelní pohled67 × 16 mm
Boční pohled67 × 28 mm
Rozměry 67 × 16 × 28 mm jsou převzaty z údajů konkrétního provedení DS41ND412_U2. Schéma je pouze orientační a nezobrazuje přesnou geometrii speciální oddělené západky.
Technické parametry
- typ: elektrický dveřní otvírač
- výrobce: DORCAS
- řada: 41
- označení Shift: DS41ND412_U2
- speciální provedení: U2 – oddělená západka
- funkce: standardní / fail-secure
- mechanické odblokování: ano
- napájení: 12 V DC
- cívka: 412
- odběr cívky 412: 400 mA
- odpor cívky 412: 30 Ω
- zatížitelnost cívky 412: 100 % ED při 12 V DC
- šířka těla: 16 mm
- rozměry provedení U2: 67 × 16 × 28 mm
- dodávka: bez čelní lišty
Pozor při záměně za standardní DS41ND412
Model DS41ND412_U2 je speciální provedení s oddělenou západkou. Přestože používá stejnou 12V DC cívku jako standardní DS41ND412, při výměně je nutné ověřit mechanické provedení a instalační rozměry. Standardní DS41ND412 proto nepovažujte automaticky za mechanicky shodnou náhradu.
Identifikace produktu:
DORCAS řada 41
Označení Shift: DS41ND412_U2
Provedení: oddělená západka U2
Cívka: 412
Napájení: 12 V DC
Mechanické odblokování: ano
Speciální 12V otvírač s mechanickým odblokováním a oddělenou západkouDORCAS DS41ND412_U2 kombinuje 12V DC cívku, úzké 16mm provedení, praktické mechanické odblokování a speciální konstrukci s oddělenou západkou. Je určen zejména tam, kde je vyžadováno právě toto mechanické provedení elektrického otvírače.
