GOLMAR • TECHNOLOGIE GB2 • INTEGRACE CCTV KAMER

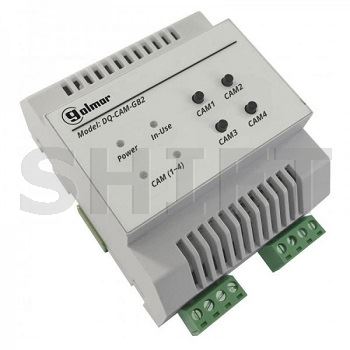

Golmar DQ-CAM-GB2 – kvadrátor až 4 CCTV kamer pro monitor PENTHA
Chcete na domovním videomonitoru vidět nejen návštěvníka u dveří, ale také další důležitá místa kolem domu? Modul Golmar DQ-CAM-GB2 umožňuje připojení až 4 analogových CCTV kamer do kompatibilního dvouvodičového systému GB2.
Jeho hlavní předností je funkce QUAD – současné zobrazení obrazu až ze čtyř kamer na jedné obrazovce kompatibilního monitoru PENTHA GB2.
Díky tomu můžete z jednoho místa zkontrolovat například hlavní vchod, branku, příjezdovou cestu a další sledovaný prostor, aniž byste potřebovali samostatný displej pro každou kameru.
Až 4 CCTV kamery QUAD zobrazení PENTHA GB2 Analogové CCTV
Až čtyři kamery
Možnost připojit až čtyři kompatibilní analogové CCTV kamery a sledovat více míst v objektu.
Obraz QUAD
Současné zobrazení až čtyř kamerových pohledů na jedné obrazovce kompatibilního monitoru.
Využití monitoru PENTHA
Rozšíření možností videomonitoru o kontrolu dalších kamerových pohledů v rámci systému GB2.
PRAKTICKÉ VYUŽITÍ
Čtyři důležitá místa pod kontrolou
Rodinný dům má videotelefon Golmar PENTHA GB2 a několik samostatných analogových kamer. Jedna sleduje vchod, druhá branku, třetí příjezdovou cestu a čtvrtá prostor u garáže.
Pomocí DQ-CAM-GB2 lze kompatibilní kamery začlenit do instalace GB2. Na monitoru PENTHA lze následně zvolit jednotlivý kamerový pohled nebo funkci QUAD pro současné zobrazení čtyř kamer.
Výhoda pro zákazníka: další kamerové pohledy jsou dostupné přímo na kompatibilním domovním videomonitoru, bez nutnosti samostatného zobrazovacího zařízení pro každou kameru.
JAK FUNGUJE KVADRÁTOR
Jeden monitor, čtyři kamerové pohledy
Funkce QUAD rozdělí obrazovku na čtyři části. Každá část zobrazuje pohled z jedné připojené kamery.
KAMERA 1
Hlavní vchod
KAMERA 2
Branka
KAMERA 3
Příjezdová cesta
KAMERA 4
Garáž
Ilustrační znázornění rozdělení obrazovky QUAD
U monitoru PENTHA GB2 se kamerové pohledy vybírají v nabídce Camera/Door. Jednotlivé kamery jsou označeny CM-1 až CM-4 a společný obraz čtyř kamer volbou Quad-1.
Důležité: Současné zobrazení čtyř kamer musí podporovat konkrétní monitor a jeho konfigurace. Funkce není automaticky dostupná na všech monitorech technologie GB2.
KOMPATIBILITA
Pro systém Golmar GB2 a kompatibilní monitory PENTHA
DQ-CAM-GB2 je systémový kamerový modul určený pro kompatibilní instalace Golmar GB2.
PENTHA GB2
Videomonitor s podporou výběru kamer a společného zobrazení až čtyř kamer prostřednictvím DQ-CAM-GB2.
PENTHA GB2/H
Varianta monitoru PENTHA s indukční smyčkou, která podporuje kamerové funkce podle příslušné dokumentace.
Kompatibilitu jiných monitorů GB2 je nutné ověřit samostatně. Samotné označení GB2 nezaručuje podporu zobrazení QUAD.
INSTALACE A ZAPOJENÍ
Co je potřeba pro správnou funkci?
Kompatibilní kamery
Až čtyři analogové CCTV kamery s odpovídajícím videosignálem podle instalační dokumentace.
Systém GB2
Připojení modulu do kompatibilní dvouvodičové instalace a dodržení zapojovacího schématu.
Napájení modulu
Instalace s předepsaným napájecím zdrojem a nastavením modulu podle návodu výrobce.
Montážní upozornění: Instalační manuál uvádí použití napájecího zdroje FA-GB2A a umístění modulu do suchého, chráněného prostředí. Dodržte také požadované oddělení kabeláže od ostatních vedení a nastavení přepínačů DIP.
Technické parametry
| Identifikace produktu |
| Výrobce | Golmar Sistemas de Comunicación S.A. |
| Model | DQ-CAM-GB2 |
| Kód výrobce | 11580263 |
| EAN | 8429898016788 |
| Typ produktu | Kamerový modul / kvadrátor |
| Funkce a kompatibilita |
| Technologie | Golmar GB2 |
| Počet kamer | Až 4 analogové CCTV kamery |
| Zobrazení | Jednotlivá kamera nebo současné zobrazení až 4 kamer (QUAD) |
| Kompatibilní monitory | PENTHA GB2 / PENTHA GB2/H; další podle dokumentace |
| Typ kamerového signálu | Analogové CCTV podle specifikace výrobce |
| IP kamery / PoE | Není určeno pro přímé připojení IP kamer |
| Funkce záznamu | Modul není samostatný videorekordér |
| Konstrukce a instalace |
| Šířka | 69 mm |
| Výška | 110 mm |
| Hloubka | 45 mm |
| Napájení | Podle schématu výrobce; v instalační dokumentaci uveden zdroj FA-GB2A |
| Prostředí instalace | Suché, chráněné vnitřní prostředí |
Důležité před objednáním
1. Kompatibilita monitoru: Funkci QUAD podporují pouze vybrané monitory. Ověřte konkrétní model a jeho verzi.
2. Analogové kamery: Modul není určen k přímému připojení síťových IP kamer. U analogových kamer ověřte podporovaný videosignál.
3. Samostatný záznam: DQ-CAM-GB2 není DVR/NVR rekordér. Případné možnosti ukládání obrazu závisí na funkcích připojeného monitoru.
4. Napájení a konfigurace: Při instalaci dodržte požadavky výrobce na napájecí zdroj, nastavení přepínačů DIP a vedení kabeláže.
5. Kamery a monitor: Jde o samostatný systémový modul. Kompatibilní CCTV kamery a videomonitor je nutné řešit zvlášť.
Identifikace produktu:
Výrobce: Golmar
Model: DQ-CAM-GB2
Kód výrobce: 11580263
EAN: 8429898016788
Technologie: GB2
Kapacita: Až 4 analogové CCTV kamery
Funkce: Jednotlivé zobrazení / QUAD
Rozměry: 69 × 110 × 45 mm
Rozšiřte svůj videomonitor PENTHA o další kamerové pohledy Golmar DQ-CAM-GB2 (11580263) umožňuje začlenit až 4 analogové CCTV kamery do kompatibilní instalace Golmar GB2. S podporovaným monitorem PENTHA nabízí výběr jednotlivých kamer i jejich současné zobrazení pomocí funkce QUAD. Vhodné řešení pro přehled o více místech kolem domu či objektu.
