GOLMAR • VIDEODOMOVNÍ KOMUNIKACE • PŘIPOJOVACÍ PŘÍSLUŠENSTVÍ
Golmar RC-SZENA – připojovací základna pro videomonitor Szena Plus SE
Potřebujete správně uchytit a připojit videomonitor Golmar Szena Plus? Originální připojovací základna RC-SZENA zajišťuje mechanické uchycení kompatibilního monitoru a propojení s kabeláží domovního komunikačního systému.

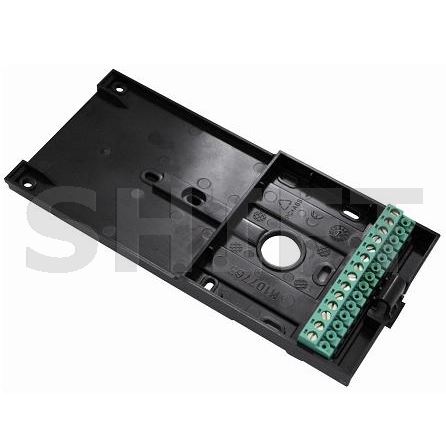

Základna je vybavena připojovací svorkovnicí, montážními otvory a úchyty monitoru. Umožňuje přehledné přivedení vodičů a jejich připojení podle instalačního schématu výrobce.
Je vhodná při nové instalaci kompatibilního videomonitoru i při výměně poškozené nebo chybějící základny. Samotný videomonitor není součástí výrobku.
Originální Golmar Szena Plus SE Připojovací svorkovnice Montáž na stěnu
Uchycení monitoru
Integrované montážní prvky slouží k upevnění kompatibilního videomonitoru na připojovací základnu.
Připojení kabeláže
Svorkovnice umožňuje připojit vodiče napájení, komunikace, videosignálu a podporovaných doplňkových funkcí.
Originální náhradní díl
Praktické řešení při výměně původní základny bez nutnosti pořizovat nový monitor, pokud je stávající monitor funkční.
PRAKTICKÉ VYUŽITÍ
Když potřebujete vyměnit pouze připojovací část
Při rekonstrukci bytu byl demontován videomonitor Golmar Szena Plus SE. Monitor je stále funkční, ale jeho původní připojovací základna je poškozená nebo se při stavebních pracích ztratila.
Originální RC-SZENA umožňuje obnovit mechanické uchycení monitoru a připojit vodiče podle původní instalace a dokumentace výrobce.
Výhoda pro zákazníka: při správné kompatibilitě lze vyměnit pouze potřebný instalační díl, nikoli celý videomonitor.
KOMPATIBILITA
Určeno pro Golmar Szena Plus SE
Výrobce uvádí připojovací základnu RC-SZENA (11784089) jako příslušenství pro videomonitor Szena Plus SE.
Szena Plus SE
Kompatibilní videomonitor Golmar, v dokumentaci uváděný například pod kódem 11784026B.
RC-SZENA
Připojovací základna s montážními prvky a svorkovnicí pro příslušný monitor. Tento produkt.
Před objednáním: Ověřte přesné označení videomonitoru. Příslušenství pro řadu Szena není automaticky zaměnitelné s připojovacími základnami Platea, Tekna ani jinými variantami monitorů Golmar.
ELEKTRICKÉ PŘIPOJENÍ
Svorkovnice pro připojení monitoru
Připojovací základna RC-SZENA obsahuje svorky pro jednotlivé vodiče systému. Instalační dokumentace Golmar popisuje následující skupiny připojení:
Napájení
Svorky pro kladný a záporný pól napájení podle schématu příslušné instalace.
Audio a video
Připojení komunikačních a video vodičů včetně příslušného stínění.
Pomocné funkce
Připojení patrového zvonkového tlačítka, přídavné signalizace a dalších podporovaných funkcí.
Dokumentace monitoru Szena popisuje také varianty video vedení pomocí koaxiálního kabelu nebo krouceného páru. Použití konkrétní varianty závisí na video modulu monitoru a příslušném instalačním schématu.
Důležité: Základna je připojovacím prvkem, nikoli samostatným napájecím zdrojem nebo převodníkem videosignálu. Před zapojením ověřte konfiguraci monitoru, typ kabeláže a význam jednotlivých svorek.
SOUVISEJÍCÍ PŘÍSLUŠENSTVÍ
RC-SZENA, nebo CE-SZENA?
Oba výrobky patří do příslušenství monitorů Szena, ale plní rozdílné úkoly.
Golmar RC-SZENA
Kód: 11784089
Připojovací základna. Zajišťuje uchycení monitoru a elektrické připojení kabeláže.
Tento produkt
Golmar CE-SZENA
Kód: 11790230
Zápustná instalační krabice. Slouží k přípravě stavebního prostoru pro zapuštěnou montáž kompatibilního monitoru.
Zobrazit CE-SZENA na SHIFT.cz →
Nezaměňujte: RC-SZENA není zápustná stavební krabice. CE-SZENA naopak nenahrazuje připojovací svorkovnici. Potřebné příslušenství vždy vybírejte podle zvoleného způsobu montáže a instalačního návodu monitoru.
MONTÁŽ
Připojení a uchycení monitoru
Instalační dokumentace Golmar popisuje u základny RC-SZENA:
01
Upevnění základny Montážní otvory umožňují připevnění základny na připravené místo.
02
Připojení vodičů Kabeláž se přivede centrálním otvorem a zapojí do označené svorkovnice.
03
Osazení monitoru Monitor se upevní pomocí příslušných úchytů a zajišťovacího prvku.
Upozornění: Jedná se o orientační popis montáže, nikoli o úplný instalační návod. Dodržte postup a zapojovací schéma pro konkrétní model monitoru.
Technické parametry
| Identifikace produktu |
| Výrobce | Golmar Sistemas de Comunicación S.A. |
| Model | RC-SZENA |
| Kód výrobce | 11784089 |
| EAN | 8429898009544 |
| Typ produktu | Připojovací základna / svorkovnice videomonitoru |
| Kompatibilita a funkce |
| Určení | Golmar Szena Plus SE |
| Hlavní funkce | Mechanické uchycení a elektrické připojení monitoru |
| Připojovací prvky | Svorkovnice s označením jednotlivých připojení |
| Podporované signály | Napájení, audio, video, digitální komunikace a vybrané pomocné funkce |
| Video kabeláž | Podle konfigurace monitoru a instalačního schématu |
| Montáž a dodávka |
| Způsob montáže | Nástěnná montáž |
| Montážní prvky | Otvory pro upevnění, úchyty monitoru a kabelový vstup |
| Videomonitor součástí | Ne |
| Zápustná krabice CE-SZENA | Samostatné příslušenství |
Důležité před objednáním
1. Pouze připojovací základna: Výrobek neobsahuje videomonitor.
2. Ověřte kompatibilitu: RC-SZENA je určena pro příslušný monitor Szena Plus SE. Není univerzální základnou pro všechny monitory Golmar.
3. Nezaměňujte s CE-SZENA: CE-SZENA je zápustná instalační krabice. RC-SZENA je připojovací základna s elektrickými svorkami.
4. Dodržte zapojovací schéma: Svorky pro video, komunikaci, napájení a doplňkové funkce musí být připojeny podle instalační dokumentace konkrétního monitoru.
5. Odborná instalace: Montáž a připojování kabeláže provádějte při odpojeném napájení.
Identifikace produktu:
Výrobce: Golmar
Model: RC-SZENA
Kód výrobce: 11784089
EAN: 8429898009544
Typ: Nástěnná připojovací základna
Určení: Szena Plus SE
Správné uchycení a připojení monitoru Szena Plus Golmar RC-SZENA (11784089) je originální nástěnná připojovací základna pro videomonitor Szena Plus SE. Umožňuje mechanické uchycení monitoru a připojení vodičů prostřednictvím integrované svorkovnice. Vhodná pro instalaci i výměnu původního připojovacího dílu.
