Srdce dvouvodičového audio vstupního systému Golmar 2Plus

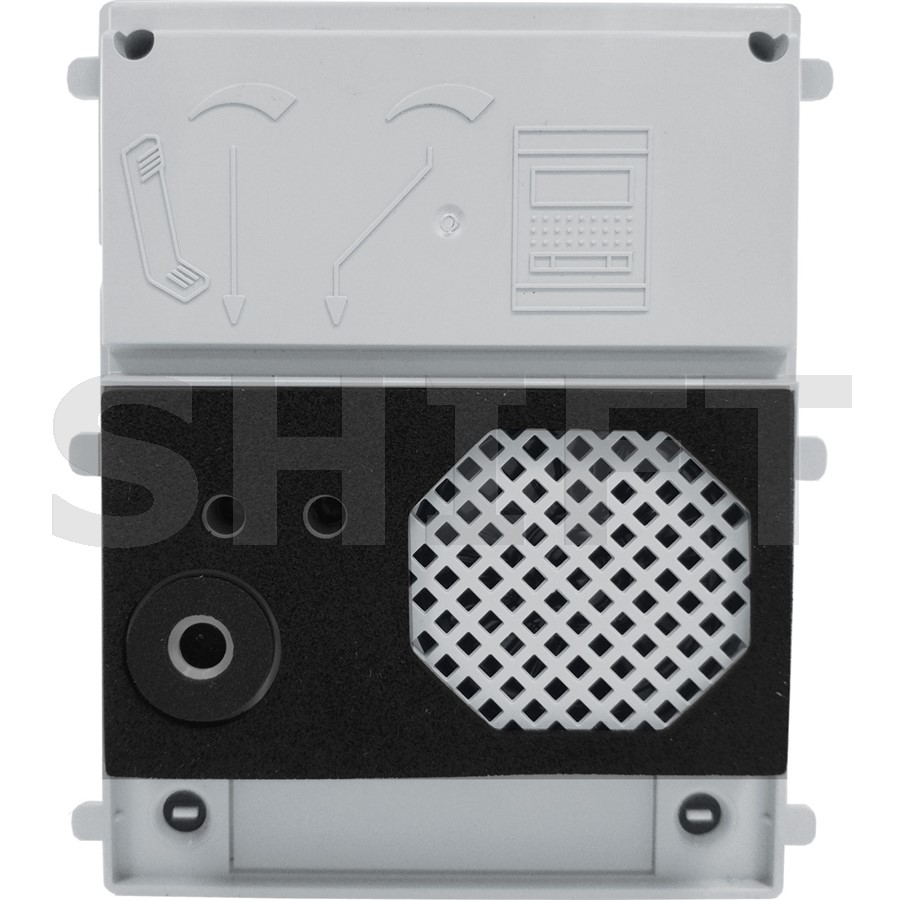

Golmar EL620/2PLUS je elektronický zvukový modul určený pro tlačítková vstupní tabla NEXA v digitálním audio systému 2Plus.

Velkou výhodou systému je jednoduchá instalace: komunikace mezi vstupním panelem a telefony probíhá po 2 nepolarizovaných vodičích, takže při zapojování není nutné hlídat polaritu datové sběrnice.

Modul zajišťuje hlasovou komunikaci, řízení volání a ovládání elektrického zámku. Obsahuje také dvě vlastní tlačítkové pozice a lze jej rozšířit dalšími tlačítkovými moduly EL610D.

Volání, hlasovou komunikaci i otevření dveří

Zvukový modul tvoří hlavní elektroniku tlačítkového audio vstupního panelu.

Při stisku zvonkového tlačítka vyšle digitální volání na naprogramovaný telefon, přenáší obousměrnou hlasovou komunikaci a umožňuje aktivovat elektrický dveřní zámek.

Panel zároveň akusticky potvrzuje probíhající volání, obsazenou linku i aktivaci elektrického zámku.

Digitální audio systém po dvou nepolarizovaných vodičích

Systém 2Plus používá pro komunikaci mezi vstupním panelem a telefony pouze dva vodiče bez polarity.

Podle instalační dokumentace Golmar může systém obsahovat:

• až 120 telefonů,
• až 3 vstupní panely bez přepínacích jednotek,
• maximálně 2 telefony v jednom bytě u běžné konfigurace,
• u telefonu T-5822VD až 3 jednotky v jednom bytě.

Pokud je v instalaci použit převodník CD-2PLUS, jsou možné i kombinace se systémem Plus.

Až 100 metrů k nejvzdálenějšímu telefonu

Přiložený instalační manuál uvádí:

• maximální vzdálenost mezi vstupními panely: 50 m,
• maximální vzdálenost mezi nejvzdálenějším panelem a telefonem: 100 m,
• maximální celkovou délku sběrnice: 600 m.

Při návrhu konkrétní instalace je nutné dodržet předepsané průřezy vodičů a schémata výrobce.

Dvě tlačítkové pozice přímo na modulu

EL620/2PLUS obsahuje dvě vlastní vstupní tlačítkové pozice.

Pro větší vstupní tabla se používají přídavné elektronické moduly EL610D. Jeden modul EL610D obslouží:

• 5 jednořadých tlačítek, nebo
• 10 dvouřadých tlačítek.

Přídavné moduly se propojují plochými kabely. V případě horizontálně umístěných modulů lze použít delší propojovací kabel RAP-610D.

Celkově lze vytvořit tlačítkové konfigurace až pro 120 telefonů.

Samostatné nastavení hlasitosti panelu a telefonu

Zvukový modul má samostatné regulační prvky pro nastavení hlasitosti:

• reproduktoru vstupního panelu,
• reproduktoru telefonu.

To umožňuje doladit hlasitost komunikace podle akustických podmínek konkrétní instalace.

Přímé řízení 12V DC elektrického zámku

Zvukový modul poskytuje výstup pro ovládání elektrického zámku:

• CV1 – společný kontakt,
• CV2 – NO kontakt,
• +12 – napájení elektrického zámku 12 V DC.

Standardní doba aktivace elektrického zámku je podle instalačního manuálu 3 sekundy.

Pro použití zámku na střídavé napětí je nutné doplnit odpovídající transformátor TF-104 podle instalačního schématu výrobce.

LED indikace pomáhá při instalaci a hledání závad

Na zadní straně modulu jsou servisní LED kontrolky.

• Zelená LED svítí – správná funkce.
• Zelená LED bliká – režim programování telefonů.
• Červená LED svítí – více než jeden vstupní panel je nastaven jako nadřízený.
• Červená LED bliká – zkrat na BUS nebo není správně nastaven nadřízený vstupní panel.

Díky tomu lze základní problémy v instalaci rychle diagnostikovat přímo u vstupního panelu.

Master / Slave a programování telefonů pomocí DIP přepínačů

Modul je vybaven konfiguračními DIP přepínači.

Pomocí nich lze například:

• nastavit panel jako nadřízený nebo podřízený,
• aktivovat režim programování telefonů,
• nastavit přesměrování na ústřednu portýra,
• zesílit akustické potvrzovací tóny.

V jednom systému musí být pouze jeden vstupní panel nastavený jako nadřízený, ostatní panely se nastavují jako podřízené.

Elektronika se instaluje za odpovídající čelní modul

EL620/2PLUS je určen pro tlačítková vstupní tabla NEXA.

Kompletní vstupní sestava se skládá z:

• instalační krabice,
• montážního rámu,
• zvukového modulu EL620/2PLUS,
• případných tlačítkových modulů EL610D,
• odpovídajících čelních modulů NEXA.

Na obrázcích instalačního manuálu je EL620/2PLUS osazen v horní části montážního rámu a případné moduly EL610D se umísťují pod něj.

Jeden zdroj FA-PLUS/C pro každý vstupní panel

Systém 2Plus používá napájecí zdroj FA-PLUS/C.

Výrobce doporučuje jeden zdroj pro každý vstupní panel bez ohledu na počet připojených telefonů.

Pokud jsou použity převodníky CD-2PLUS, je nutné počítat s dalším zdrojem FA-PLUS/C pro každý převodník.

Důležité před objednáním

EL620/2PLUS je elektronický zvukový modul, nikoli kompletní vstupní panel.

Pro funkční sestavu je nutné doplnit odpovídající čelní moduly NEXA, montážní rám, instalační krabici, napájecí zdroj a telefony systému 2Plus.

Modul je určen pro digitální audio technologii 2Plus a nelze jej bez dalšího zaměňovat s moduly systému G2+, GB2, Plus nebo IP.

Před výměnou staršího modulu vždy ověřte typ stávající technologie a zapojení celé instalace.

Golmar EL620/2PLUS je hlavní zvukový modul pro tlačítková tabla NEXA v systému 2Plus. Nabízí dvouvodičovou nepolarizovanou instalaci, komunikaci až se 120 telefony, možnost více vstupních panelů, ovládání elektrického zámku a snadné rozšíření o další tlačítkové moduly.
