Připojte až 10 externích zvonkových tlačítek k systému Golmar

Golmar CVA-NEXA/10 je elektronický převodník určený pro připojení až 10 externích vyvolávacích tlačítek ke kompatibilní elektronice vstupního tabla Golmar.

Potřebujete vytvořit individuální zvonkový panel, využít samostatná tlačítka nebo upravit stávající vstupní sestavu? Převodník CVA-NEXA/10 umožňuje zapojit externí tlačítka a předávat jejich vyvolávací signály podporovanému komunikačnímu systému.

Každé z připojených tlačítek může představovat samostatnou vyvolávací pozici. Při správném nastavení systému tak může například jedno tlačítko sloužit pro jeden byt, kancelář nebo jiného účastníka.

Převodník je vhodný zejména pro specifické instalace a individuálně řešená vstupní tabla, kde nelze nebo není žádoucí použít běžné integrované tlačítkové moduly.

Externí tlačítka, společný převodník a vyvolání správného účastníka

Převodník CVA-NEXA/10 slouží jako rozhraní mezi externími zvonkovými tlačítky a podporovanou elektronikou vstupního tabla.

Po stisknutí připojeného tlačítka převodník předá příslušný vyvolávací signál do systému Golmar. Ten následně provede vyvolání účastníka podle svého zapojení a nastavení.

Výhoda: tlačítka nemusí být nutně součástí standardního čelního tlačítkového modulu. Jejich fyzické provedení a umístění lze přizpůsobit konkrétnímu projektu, pokud splňují požadavky zapojení.

Jak spolu jednotlivé části spolupracují?

Schéma je pouze funkční ilustrací. Nenahrazuje instalační schéma výrobce ani skutečné zapojení svorek.

Kdy se převodník CVA-NEXA/10 hodí?

Individuální vstupní tabla

Při výrobě nebo úpravě vstupního panelu s vlastními zvonkovými tlačítky, která je potřeba propojit s kompatibilním komunikačním systémem Golmar.

Specifické architektonické požadavky

Pokud projekt vyžaduje jiný vzhled nebo rozmístění tlačítek, než nabízí standardní tlačítkové moduly.

Bytové a kancelářské objekty

Pro připojení samostatných vyvolávacích tlačítek jednotlivých bytů, kanceláří nebo provozoven.

Úpravy stávajících instalací

Pro kompatibilní rekonstrukce a rozšíření, při kterých je potřeba propojit externí tlačítka s elektronikou Golmar.

Použití s vybranými systémy Golmar

Instalační dokumentace uvádí použití převodníku CVA-NEXA/10 v těchto systémech:

• Plus a Vista Plus – podle odpovídajícího schématu zapojení,
• R5 – podle nastavení uvedeného v dokumentaci,
• 2PLUS – podle odpovídajícího instalačního schématu,
• GB2 – se samostatným postupem nastavení tlačítek.

Novější dokumentace výrobce uvádí také použití v technologii G2+. Při instalaci je vždy nutné vycházet z dokumentace odpovídající konkrétní generaci zařízení.

Upozornění: Označení NEXA samo o sobě nezaručuje kompatibilitu s libovolným modulem nebo komunikační technologií Golmar. Rozhodující je konkrétní elektronika a její instalační návod.

Adresování tlačítek pomocí přepínačů DIP

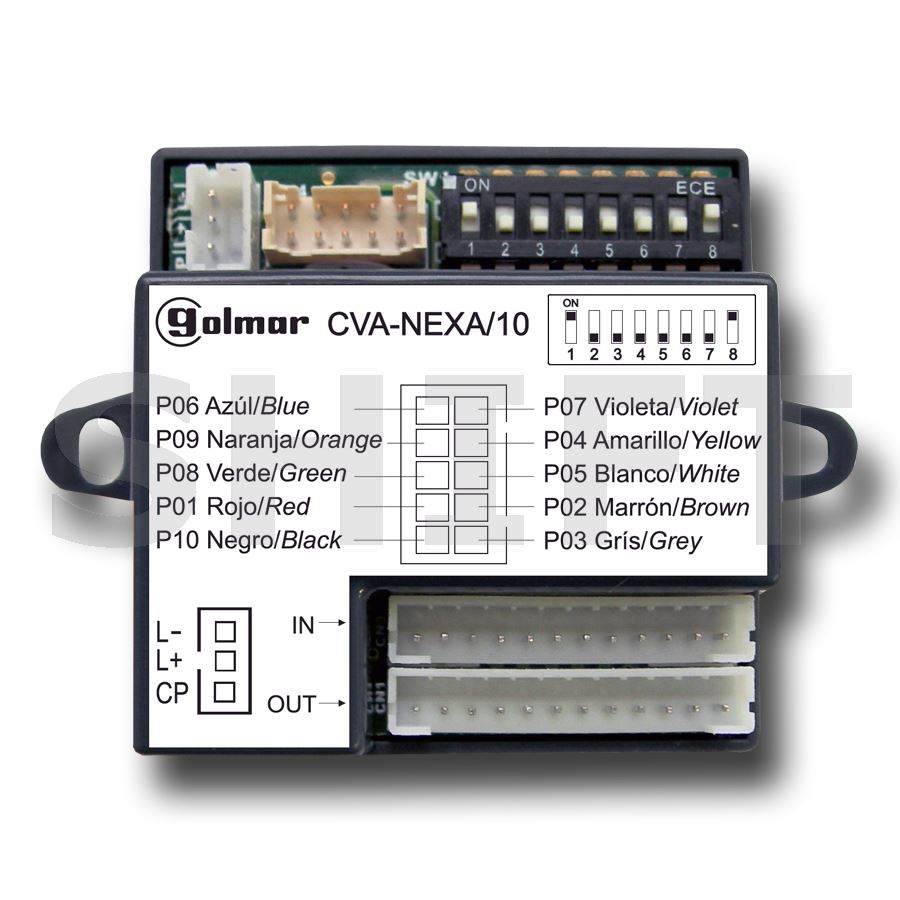

Převodník je vybaven konfiguračními přepínači DIP, které se používají pro nastavení kódů tlačítek podle konkrétního systému.

Externí tlačítka se připojují prostřednictvím vodičů označených P01 až P10. Každému vodiči odpovídá jedna vyvolávací pozice.

Postup konfigurace není pro všechny technologie stejný. Český návod proto obsahuje samostatné části pro systémy Plus, R5, 2PLUS a GB2.

Při více převodnících nebo složitější instalaci je potřeba správně nastavit adresování, aby se jednotlivá tlačítka nepřekrývala.

Doporučení: Přesné polohy přepínačů DIP a připojení vodičů vždy určujte podle instalačního návodu pro použitý systém.

Český instalační návod

Pro převodník CVA-NEXA/10 je k dispozici český instalační návod SHIFT, který obsahuje:

• nastavení kódů tlačítek,
• postupy pro různé komunikační technologie,
• instalační schémata,
• přehled připojení externích tlačítek.

Stáhnout český instalační návod CVA-NEXA/10 (PDF)

Důležité před objednáním

CVA-NEXA/10 není samostatný domovní zvonek ani kompletní komunikační systém.

Převodník slouží k připojení externích vyvolávacích tlačítek ke kompatibilní elektronice Golmar.

Externí tlačítka, komunikační elektronika, napájecí a další instalační komponenty nejsou funkcí samotného převodníku nahrazeny.

Maximální počet připojitelných tlačítek je 10 na jeden převodník. Skutečný počet podporovaných účastníků závisí také na konfiguraci celého systému.

Před montáží ověřte kompatibilitu s konkrétní technologií a postupujte podle odpovídajícího instalačního schématu.

Pozor: Převodník není univerzální zařízení pro libovolné zvonkové systémy ani pro přímé spínání elektrického zámku.

Golmar CVA-NEXA/10 (11890162) umožňuje připojit až 10 samostatných externích vyvolávacích tlačítek ke kompatibilnímu vstupnímu systému Golmar. Je vhodný pro individuální zvonkové panely, atypické instalace a kompatibilní úpravy vstupních tabel. Nabízí nastavení kódů tlačítek pomocí přepínačů DIP a podporu vybraných technologií podle dokumentace výrobce. Přesné zapojení a konfiguraci je nutné provést podle instalačního návodu.
