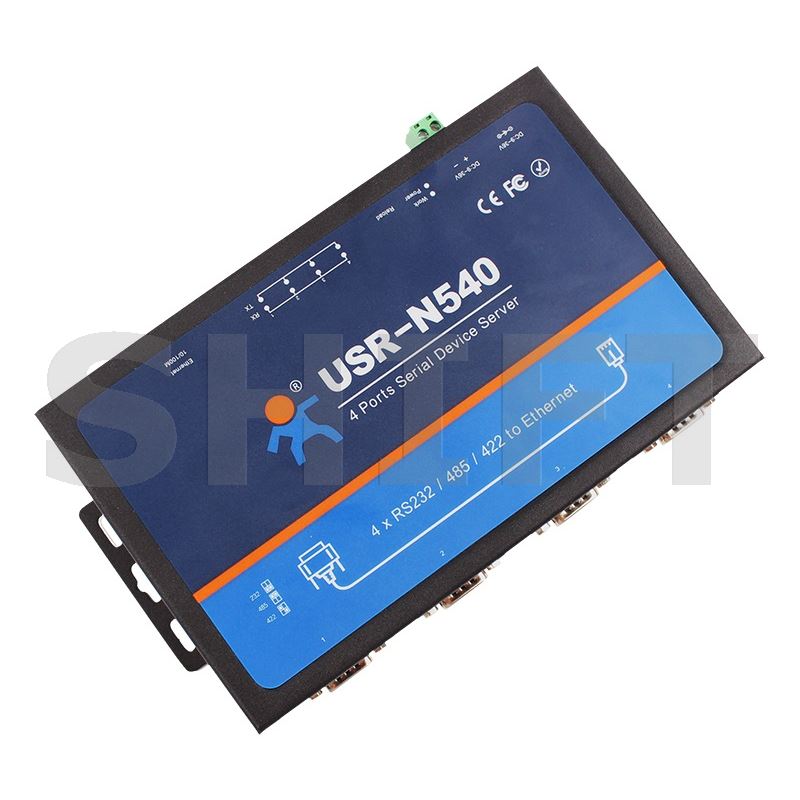

PUSR USR-N540 – 4portový převodník RS232 / RS485 / RS422 na Ethernet
Průmyslový čtyřportový sériový server pro připojení zařízení s rozhraním RS232, RS485 nebo RS422 do Ethernetové sítě. Každý ze čtyř sériových portů lze samostatně nakonfigurovat pro požadovaný typ rozhraní. Zařízení podporuje transparentní TCP/UDP komunikaci, virtuální COM port a funkci Modbus Gateway.
4 sériové porty
Každý lze použít jako RS232, RS485 nebo RS422.
Ethernet 10/100 Mb/s
RJ45 s Auto MDI/MDIX.
Modbus Gateway
Pro integraci sériových Modbus zařízení do Ethernetu.
5–36 V DC
Široký rozsah průmyslového napájení.
Čtyři nezávislé sériové porty
USR-N540 nabízí čtyři sériové kanály, které mohou pracovat současně. Každý port lze podle potřeby nastavit jako RS232, RS485 nebo RS422.
Výchozím fyzickým rozhraním je RS232 na konektoru DB9. Pro RS485 nebo RS422 se používá odpovídající převodní / svorkový adaptér a typ portu se volí prostřednictvím webového rozhraní, konfiguračního programu nebo hardwarového přepínače.
4× RS232 / RS485 / RS422 ⇄ Ethernet 10/100 Mb/s
Transparentní přenos přes TCP/IP
Převodník zajišťuje obousměrný transparentní přenos mezi sériovými zařízeními a Ethernetovou sítí. Podporuje režimy TCP Server, TCP Client, UDP Server a UDP Client.
V režimu TCP Server může zařízení přijímat síťová spojení, zatímco v režimu TCP Client samo navazuje spojení s nastaveným serverem. Při výpadku spojení se zařízení automaticky pokouší komunikaci obnovit.
Modbus Gateway
USR-N540 podporuje funkci Modbus Gateway, která umožňuje propojit zařízení používající sériovou komunikaci Modbus s Ethernetovou sítí.
Převodník je proto vhodný například pro PLC, měřidla, regulátory, řídicí jednotky, vážicí systémy a další průmyslová zařízení.
Virtuální sériové porty
Pomocí programu USR-VCOM lze v operačním systému vytvořit virtuální COM port. Starší aplikace, které běžně pracují s lokálním sériovým portem, tak mohou komunikovat přes Ethernet bez zásadních změn aplikačního software.
Webová konfigurace
Parametry lze nastavovat prostřednictvím vestavěného webového rozhraní, konfiguračního programu pro PC nebo sériových příkazů.
Podporována je automatická konfigurace IP prostřednictvím DHCP i běžné síťové protokoly potřebné pro průmyslové Ethernetové aplikace.
Heartbeat a dohled nad spojením
Zařízení podporuje síťový i sériový heartbeat paket. Periodickým odesíláním definovaných dat lze kontrolovat dostupnost spojení nebo například automaticky vyžadovat data z připojeného sériového zařízení.
Průmyslové provedení
USR-N540 je určen pro provoz v teplotách −40 až +85 °C. Ethernetový port používá 2kV elektromagnetické oddělení a sériová část obsahuje ochrany vhodné pro průmyslové prostředí.
Výrobce uvádí také ESD ochranu ±8 kV kontaktně / ±15 kV vzduchem, přepěťovou ochranu 4 kV a hardwarový watchdog.
Napájení
Převodník pracuje v širokém rozsahu 5 až 36 V DC a obsahuje ochranu proti přepólování napájecího vstupu.
PUSR pro aktuálně zveřejněnou specifikaci USR-N540 uvádí spotřebu pod 1 W.
Pozor na variantu USR-N540-H7 PUSR dnes nabízí také novější modelovou variantu USR-N540-H7. Jde o novější generaci zařízení a její parametry není vhodné automaticky přenášet na původní USR-N540. Tato produktová karta popisuje model USR-N540 vedený na SHIFT.
Technické údaje
| Typ | 4portový Serial Device Server |
| Procesor | Cortex-M4 |
| Frekvence CPU | 120 MHz |
| Flash | 512 KB |
| Ethernet | 1× RJ45, 10/100 Mb/s, Auto MDI/MDIX |
| Ethernetové oddělení | 2 kV |
| Počet sériových portů | 4 |
| Rozhraní každého portu | RS232 / RS485 / RS422 |
| Současný provoz portů | Ano |
| Přenosová rychlost | 600 bit/s až 230,4 kbit/s |
| Datové bity | 5 / 6 / 7 / 8 |
| Stop bity | 1 / 2 |
| Parita | None / Even / Odd / Space / Mark |
| Řízení toku | RTS/CTS, XON/XOFF |
| Pracovní režimy | TCP Server / TCP Client / UDP Server / UDP Client |
| Modbus | Modbus Gateway |
| Virtuální COM | USR-VCOM |
| Konfigurace | Web / PC software / sériové příkazy |
| Napájení | 5–36 V DC |
| Spotřeba | < 1 W |
| Pracovní proud | cca 53 mA při 12 V |
| Provozní teplota | −40 až +85 °C |
| Skladovací teplota | −40 až +85 °C |
| Vlhkost | 5–95 % RH, bez kondenzace |
| Rozměry | 222 × 122 × 29 mm včetně krytu a svorek |
| Certifikace | CE / FCC / RoHS |
Typické použití
USR-N540 je vhodný pro průmyslovou automatizaci, vzdálené měření, vážicí systémy, dopravní systémy, PLC, čtečky, zobrazovací panely, tiskárny a další aplikace, kde je potřeba současně připojit několik sériových zařízení prostřednictvím jedné Ethernetové sítě.
Identifikace výrobku
| Výrobce | PUSR / Jinan USR IOT Technology |
| Model | USR-N540 |
