Osm gigabitových portů pro data i napájení síťových zařízení

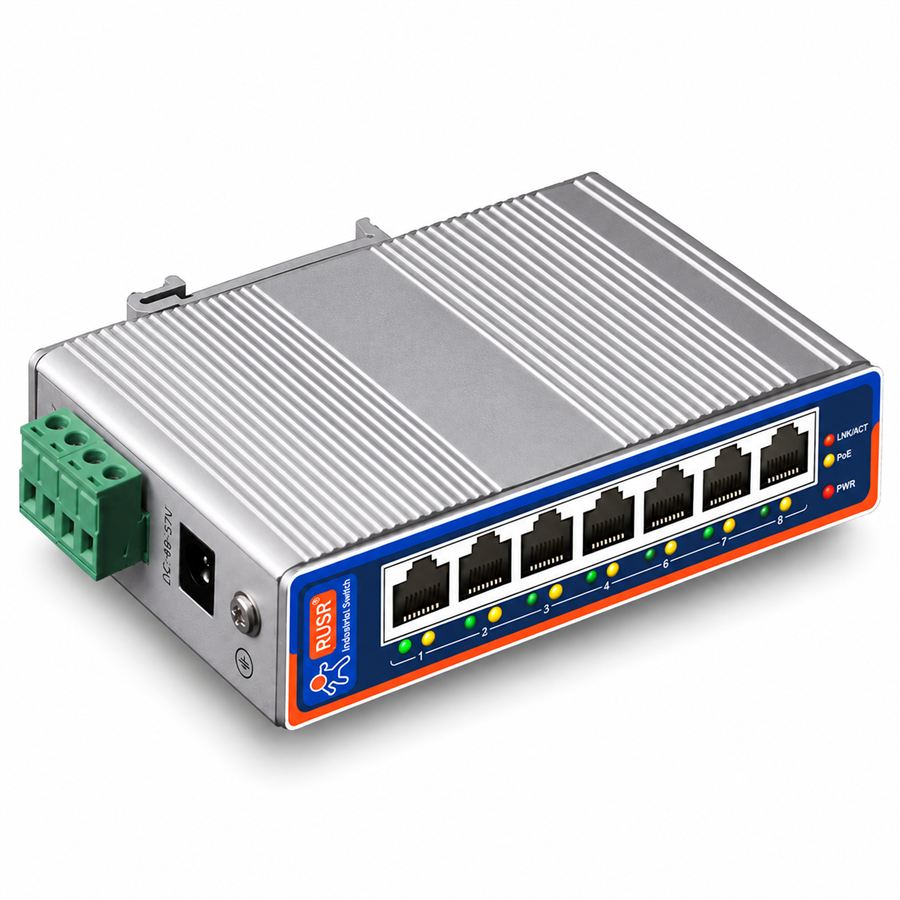

USR-ISG1008P je průmyslový 8portový gigabitový PoE+ switch určený pro propojení síťových zařízení v kamerových, přístupových a průmyslových systémech.

Všech 8 ethernetových portů RJ45 podporuje rychlosti 10/100/1000 Mb/s a standardní PoE napájení podle IEEE 802.3af/at.

Díky technologii Power over Ethernet (PoE) lze kompatibilním zařízením přivádět data i napájení prostřednictvím jediného síťového kabelu. Není tak nutné instalovat samostatný napájecí adaptér ke každé IP kameře nebo jinému PoE zařízení.

Switch poskytuje až 30 W na jeden PoE port a celkový PoE výkon 120 W. Počet současně napájených zařízení proto závisí na jejich skutečném příkonu.

Robustní hliníkové pouzdro, montáž na DIN lištu, pasivní chlazení a provozní rozsah −40 až +85 °C umožňují použití i v náročnějších technických a průmyslových instalacích.

IP kamerový systém ve firemním areálu

Potřebujete propojit několik IP kamer umístěných u vjezdu, ve skladu a kolem budovy. Kamery podporují PoE a mají být připojené k centrálnímu záznamovému zařízení.

USR-ISG1008P umožňuje vést ke kompatibilním kamerám jediný ethernetový kabel, který zajišťuje síťovou komunikaci i napájení.

Pokud připojíte například 6 kamer s maximálním požadavkem 12 W na kameru, jejich souhrnný požadavek bude 72 W. To je v rámci celkového PoE rozpočtu 120 W.

Jeden ze zbývajících portů lze využít pro datové propojení s nadřazenou sítí nebo záznamovým zařízením.

Výsledek: přehlednější kabeláž, gigabitová síťová konektivita a možnost centrálního napájení kompatibilních kamer.

8× RJ45 – každý port podporuje Gigabit Ethernet a PoE+

Všech osm portů podporuje rychlosti 10/100/1000 Mb/s a standardní PoE napájení.

Každý port lze využít i jako běžné datové připojení. Pro uplink tedy není vyhrazen samostatný devátý port.

Pokud jeden port použijete pro připojení k nadřazené síti, zbývá sedm portů pro další zařízení. Počet současně napájených PoE zařízení závisí na jejich příkonu.

PoE výkon: až 30 W na port, celkem 120 W

Switch podporuje IEEE 802.3af (PoE) a IEEE 802.3at (PoE+).

Maximální výkon jednoho portu je 30 W. Součet požadavků všech současně napájených zařízení však nesmí překročit 120 W.

Doporučení: Při návrhu počítejte s maximální spotřebou připojených zařízení a ponechte výkonovou rezervu. U IP kamer může spotřeba vzrůst například při zapnutí IR přísvitu.

Pro kamerové, přístupové a průmyslové systémy

IP kamerové systémy

Pro přenos obrazu a napájení kompatibilních PoE kamer v komerčních a průmyslových objektech.

Přístupové systémy

Pro síťové propojení PoE přístupových jednotek, terminálů a dalších kompatibilních zařízení.

Síťové přístupové body

Pro napájení kompatibilních bezdrátových access pointů, pokud jejich požadavky odpovídají standardům a výkonu switche.

Průmyslová automatizace

Pro ethernetovou komunikaci mezi průmyslovými zařízeními a řídicími systémy.

Technické rozvaděče

Pro kompaktní instalace s montáží na DIN lištu a požadavkem na odolnější konstrukci.

Napájení 48–57 V DC a redundantní vstupy

USR-ISG1008P vyžaduje stejnosměrné napájení 48–57 V DC.

Zařízení umožňuje použití dvou redundantních napájecích vstupů. Při správném návrhu napájení může druhý přívod zvýšit dostupnost systému při výpadku jednoho zdroje.

Switch obsahuje ochranu proti přepólování a nadproudovou ochranu.

Externí napájecí zdroj musí být dimenzován na požadovaný PoE výkon a vlastní spotřebu switche. Pro využití celého 120W PoE rozpočtu je potřeba vhodný zdroj s dostatečnou rezervou.

Upozornění: Napájecí zdroj nepovažujte automaticky za součást dodávky. Obsah konkrétního balení je nutné ověřit.

Hliníkové pouzdro, pasivní chlazení a DIN lišta

Switch je vybaven hliníkovým pouzdrem a využívá pasivní chlazení bez ventilátoru.

Je určen pro provoz při teplotách −40 až +85 °C za podmínek stanovených výrobcem.

Stupeň krytí IP40 poskytuje ochranu proti vniknutí pevných předmětů větších než 1 mm, ale nechrání zařízení proti vodě.

Pro venkovní instalace je proto nutné použít vhodný ochranný rozvaděč.

Montáž na DIN lištu usnadňuje instalaci do technických skříní a rozvaděčů.

Kompaktní provedení 118 × 96 × 47,5 mm

Při návrhu rozvaděče počítejte také s místem pro napájecí přívody, ethernetové kabely a potřebným prostorem pro odvod tepla.

Důležité před objednáním

• Celkem 8 portů: všech osm podporuje PoE+, ale žádný samostatný devátý uplink port není k dispozici.
• PoE rozpočet 120 W: výkon 30 W na port nelze současně využívat na všech osmi portech.
• Gigabitové připojení: všech osm portů podporuje až 1000 Mb/s.
• Napájení 48–57 V DC: switch nelze přímo připojit k síti 230 V AC.
• Napájecí zdroj: musí být vhodný pro požadovanou zátěž a jeho přítomnost v balení je nutné ověřit.
• IP40: zařízení není vodotěsné a pro venkovní použití vyžaduje vhodný ochranný rozvaděč.
• Kompatibilita: připojená PoE zařízení musí odpovídat podporovaným standardům a výkonovým limitům.

Při návrhu kamerového nebo přístupového systému doporučujeme ověřit nejen počet portů, ale i souhrnný maximální příkon všech napájených zařízení.

USR-ISG1008P je průmyslový 8portový gigabitový PoE+ switch s celkovým PoE rozpočtem 120 W. Všech osm portů RJ45 podporuje rychlosti 10/100/1000 Mb/s a PoE napájení podle IEEE 802.3af/at. Díky montáži na DIN lištu, hliníkové konstrukci, redundantnímu napájení a provozní teplotě −40 až +85 °C je vhodný pro IP kamerové systémy, přístupové systémy a průmyslové síťové instalace.
