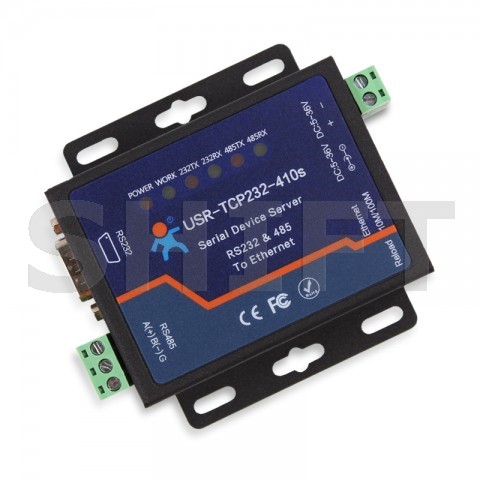

USR-TCP232-410S – převodník RS232 / RS485 na Ethernet
Průmyslový sériový server pro propojení zařízení s rozhraním RS232 nebo RS485 s Ethernet sítí. Oba sériové porty mohou pracovat současně a nezávisle. Převodník podporuje transparentní přenos dat, síťové režimy TCP/UDP a převod Modbus RTU ↔ Modbus TCP.
RS232 + RS485
Dva sériové porty mohou pracovat současně.
Ethernet 10/100 Mb/s
Síťové rozhraní RJ45 s automatickou detekcí.
Modbus Gateway
Převod mezi Modbus RTU a Modbus TCP.
5–36 V DC
Široký rozsah napájecího napětí.
Dva sériové porty v jednom převodníku
USR-TCP232-410S je dvouportový sériový server vybavený jedním rozhraním RS232 a jedním rozhraním RS485. Oba porty mohou pracovat současně, takže lze prostřednictvím jednoho Ethernetového připojení komunikovat se dvěma sériovými rozhraními.

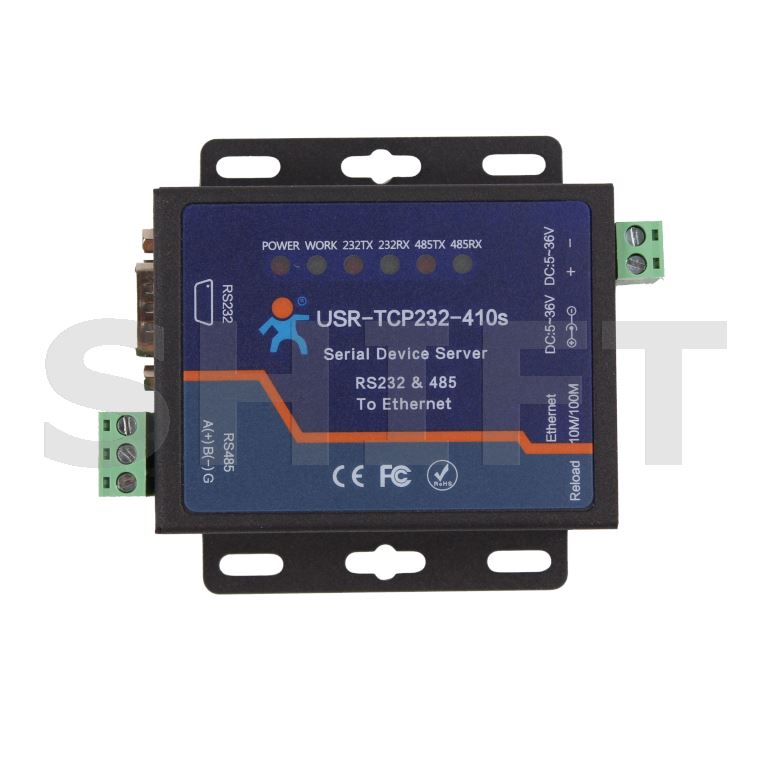

RS232 je vyvedeno na konektoru DB9, zatímco RS485 používá svorkové připojení. Síťové rozhraní tvoří port RJ45 10/100 Mb/s s automatickou detekcí připojení.

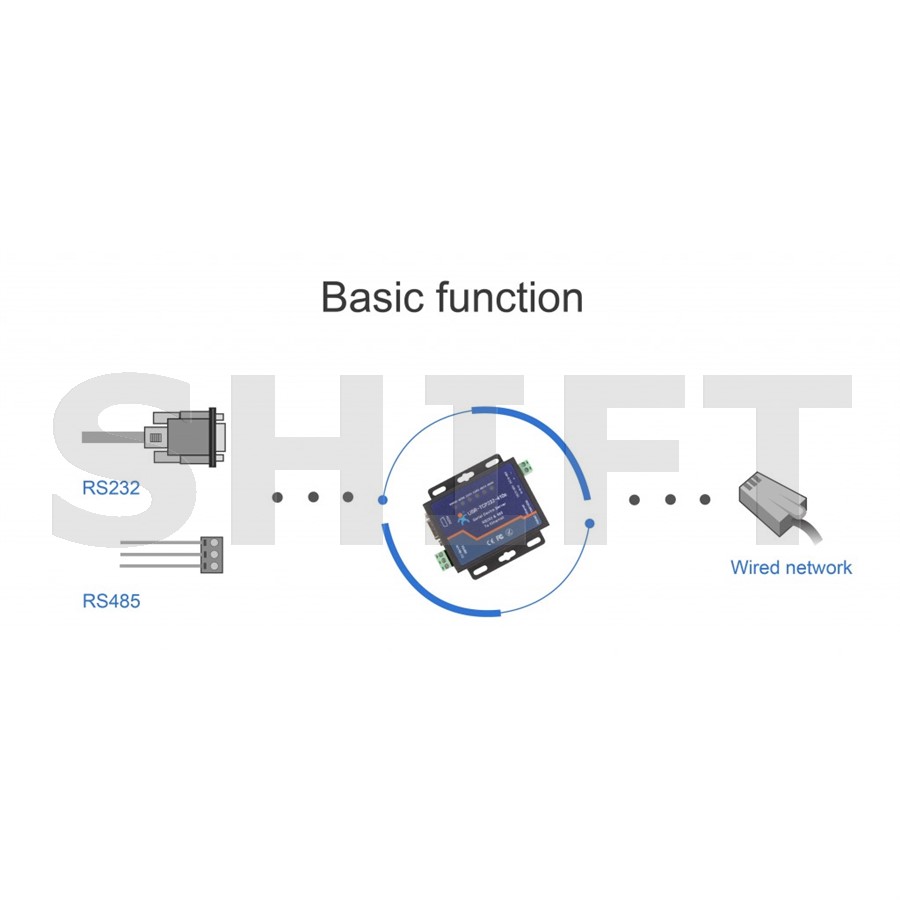

RS232 + RS485 ⇄ Ethernet 10/100 Mb/s
Modbus RTU / Modbus TCP Gateway
Vedle transparentního přenosu sériových dat může převodník pracovat jako Modbus Gateway. Umožňuje převod komunikace mezi protokoly Modbus RTU a Modbus TCP, a je proto vhodný například pro připojení měřidel, regulátorů, PLC, přístupových systémů nebo dalších průmyslových zařízení se sériovým rozhraním do Ethernetové sítě.
Aktuální provedení podporuje také funkci Modbus Multi-host Polling až pro 16 zařízení.
Síťové režimy a protokoly
USR-TCP232-410S podporuje běžné režimy sériového serveru TCP Server, TCP Client, UDP Server, UDP Client a HTTPD Client. IP adresu lze nastavit staticky nebo získat automaticky prostřednictvím DHCP.
Konfiguraci zařízení lze provádět prostřednictvím vestavěného webového rozhraní, konfiguračního programu výrobce nebo pomocí příkazů AT.
Virtuální sériový port
Pro aplikace, které očekávají klasický COM port, lze využít software výrobce pro vytvoření virtuálního sériového portu. Aplikace tak může komunikovat se vzdáleným sériovým zařízením přes Ethernet podobně, jako kdyby bylo připojeno přímo k počítači.
Průmyslové provedení
Převodník je navržen pro nepřetržitý provoz v průmyslových aplikacích. Pracovní rozsah teplot je −40 až +85 °C a napájení je možné v širokém rozsahu 5 až 36 V DC.
Ethernetové rozhraní je galvanicky odděleno a zařízení obsahuje ochranné prvky sériového rozhraní RS485.
Pozor na rozdílné hardwarové revize Model USR-TCP232-410S byl vyráběn ve více hardwarových verzích. Starší dokumentace uvádí procesor Cortex-M4, zatímco aktuální specifikace výrobce uvádí novější platformu Cortex-M7. Při servisní náhradě staršího zařízení doporučujeme ověřit jeho konkrétní hardwarovou a firmware verzi.
Technické údaje – aktuální provedení
| Typ zařízení | Sériový server / převodník Serial ↔ Ethernet |
| Procesor | Cortex-M7, 400 MHz |
| Ethernet | 1× RJ45, 10/100 Mb/s, Auto MDI/MDIX |
| Sériová rozhraní | 1× RS232 + 1× RS485, současný provoz |
| RS232 | DB9 |
| RS485 | Svorkovnice |

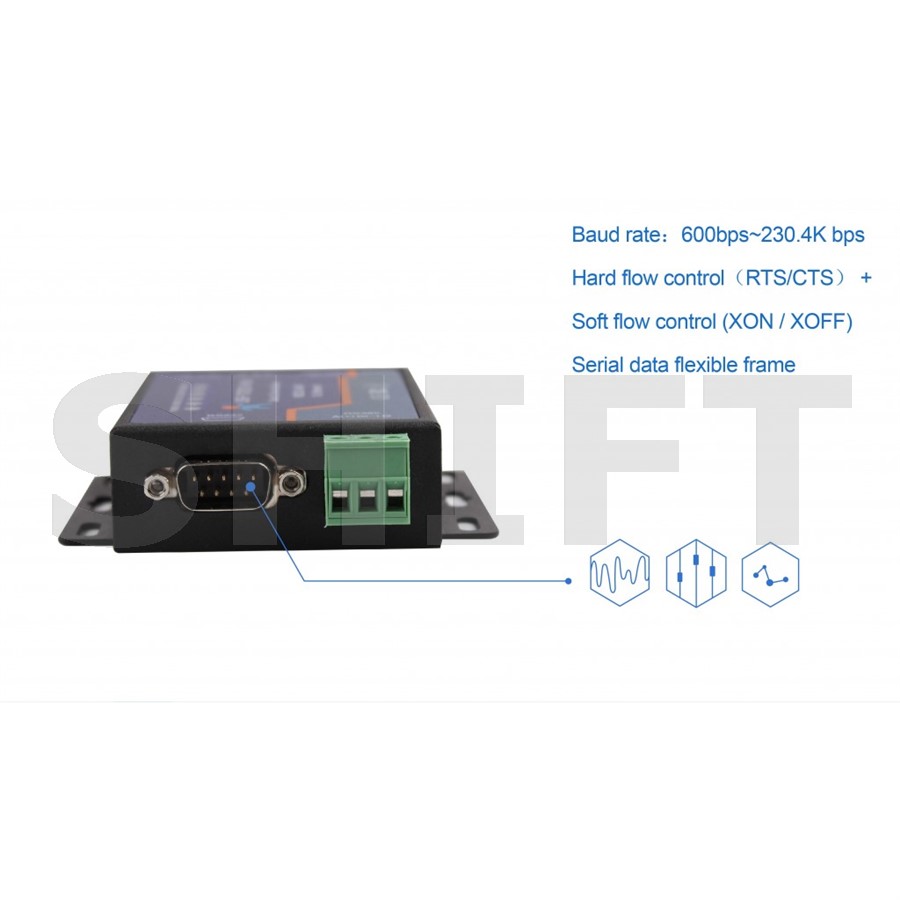

| Přenosová rychlost sériové linky | 600 bit/s až 230,4 kbit/s |
| Datové bity | 7 / 8 |
| Stop bity | 1 / 2 |
| Parita | None / Even / Odd |
| Řízení toku RS232 | RTS/CTS, XON/XOFF |
| Pracovní režimy | TCP Server, TCP Client, UDP Server, UDP Client, HTTPD Client |
| Modbus Gateway | Modbus RTU / Modbus TCP |
| Konfigurace | Webové rozhraní / konfigurační software / AT příkazy |
| IP konfigurace | Statická IP / DHCP |
| Napájení | 5–36 V DC |
| Provozní teplota | −40 až +85 °C |
| Provozní vlhkost | 5–95 %, bez kondenzace |
| Rozměry | 82,5 × 86 × 25 mm |
Typické použití
Převodník je vhodný pro průmyslovou automatizaci, vzdálený dohled, měřicí systémy, řízení budov, přístupové systémy, PLC, regulátory a další aplikace, kde je potřeba zpřístupnit zařízení s rozhraním RS232 nebo RS485 prostřednictvím lokální nebo vzdálené Ethernetové sítě.
Identifikace výrobku
| Výrobce | PUSR / Jinan USR IOT Technology |
| Model | USR-TCP232-410S |
| Rozhraní | RS232 + RS485 + Ethernet |
USR-TCP232-410S umožňuje jednoduše připojit zařízení s rozhraním RS232 nebo RS485 do Ethernetové sítě. Díky současnému provozu obou sériových portů, podpoře Modbus RTU/TCP, virtuálního COM portu a webové konfiguraci je vhodný pro průmyslové i integrační aplikace.
