10" NÁSTĚNNÝ DATOVÝ ROZVADĚČ | 12U

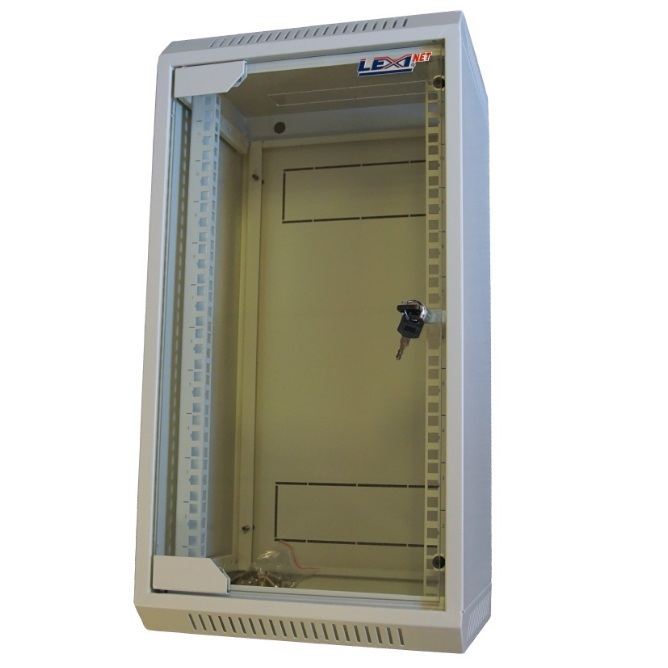

LEXI-Net LN12U-10-31/26 – nástěnný rozvaděč 10", 12U, 310 × 260 mm
Kompaktní nástěnný datový rozvaděč LEXI-Net s montážním standardem 10" a kapacitou 12U představuje praktické řešení pro přehledné uspořádání síťových zařízení, patch panelů a dalšího kompatibilního příslušenství. Díky šířce pouhých 310 mm je vhodný do domácností, kanceláří, menších provozoven i technických místností s omezeným prostorem.
Oproti menším variantám 6U a 9U nabízí kapacita 12U více místa pro instalaci síťových komponentů a organizaci kabeláže. Ocelová konstrukce s antikorozní povrchovou úpravou a prosklené přední dveře poskytují praktické řešení pro běžné vnitřní instalace.
VNĚJŠÍ ROZMĚRY (Š × V × H)
310 × 595 × 260 mm
Šířka 31 cm | Výška 59,5 cm | Hloubka 26 cm
DŮLEŽITÉ – MONTÁŽNÍ STANDARD
Jedná se o rozvaděč pro 10" montážní příslušenství, nikoliv pro standardní 19" rackové komponenty. Před objednáním patch panelů, polic nebo napájecích panelů proto vždy ověřte jejich 10" provedení.
Hlavní přednosti: montážní kapacita 12U, standard 10", kompaktní šířka 310 mm, ocelová konstrukce, prosklené přední dveře a světle šedá povrchová úprava RAL 7035.
Rozměry a montážní prostor
Jak rozměrům rozumět? Označení 12U představuje montážní kapacitu, nikoliv celkovou vnější výšku rozvaděče. Dvanáct jednotek U odpovídá montážní výšce 533,4 mm. Skutečná vnější výška skříně činí 595 mm. Hloubka 260 mm je vnější rozměr, takže využitelná vnitřní hloubka je menší.
Technické parametry
| Značka | LEXI-Net |
| Model | LN12U-10-31/26 |
| Typ | Nástěnný datový rozvaděč |
| Montážní standard | 10" |
| Montážní kapacita | 12U (533,4 mm) |
| Vnější šířka | 310 mm |
| Vnější výška | 595 mm |
| Vnější hloubka | 260 mm |
| Materiál | Za studena válcovaná ocel |
| Tloušťka konstrukčních dílů | 2,0 mm |
| Tloušťka ostatních dílů | 1,2 mm |
| Přední dveře | Prosklené |
| Povrchová úprava | Prášková vypalovaná barva (komaxit), antikorozní úprava |
| Barva | RAL 7035 – světle šedá |
| Uváděné standardy | ANSI/EIA RS-310-D, IEC 297-2, DIN 41491 (část 1 a 7), GB/T 3047.2-92 |
Kde rozvaděč využijete?
Rozvaděč LEXI-Net 10" 12U je vhodný pro instalace, kde potřebujete větší montážní kapacitu, ale nemáte prostor pro standardní 19" rackovou skříň. Pomáhá soustředit síťové komponenty na jedno místo a usnadňuje správu kabeláže.
- Domácí datové rozvody a počítačové sítě.
- Menší kanceláře, obchody a provozovny.
- Instalace kompatibilních 10" patch panelů.
- Umístění menších síťových zařízení na vhodné 10" polici.
- Organizace strukturované kabeláže.
- Technické místnosti s omezeným prostorem.
Na co myslet před objednáním?
1. Rozlišujte 10" a 19" montážní standard.
Tento rozvaděč je určen pro 10" příslušenství. Běžné 19" patch panely, police a další rackové komponenty do něj nelze přímo namontovat.
2. Zkontrolujte vnější rozměry.
Rozvaděč má rozměry 310 × 595 × 260 mm (Š × V × H). Při výběru místa počítejte také s prostorem pro otevření dveří a přívod kabeláže.
3. Ověřte hloubku instalovaných zařízení.
Vnější hloubka činí 260 mm. Skutečný využitelný prostor uvnitř je menší, proto zohledněte hloubku zařízení, konektory a ohyb kabelů.
4. Naplánujte kapacitu 12U.
Jedna montážní jednotka U odpovídá 44,45 mm. Celková montážní výška 12U je 533,4 mm. Doporučujeme ponechat rezervu pro organizaci kabeláže a případné rozšíření instalace.
5. Zajistěte správné nástěnné uchycení.
Pro montáž použijte vhodné kotvení podle materiálu stěny a předpokládaného zatížení. Při osazování rozvaděče dbejte na bezpečné rozložení hmotnosti instalovaných komponentů.
Montáž a doporučené příslušenství
Rozvaděč LEXI-Net LN12U-10-31/26 je určen pro nástěnnou instalaci v interiéru. Ocelová konstrukce s antikorozní povrchovou úpravou poskytuje vhodné provedení pro umístění kompatibilních 10" datových komponentů.
Podle konkrétní instalace lze rozvaděč doplnit například o:
- 10" patch panely pro datovou kabeláž.
- 10" police odpovídající využitelné hloubce skříně.
- 10" napájecí panely PDU.
- Kompatibilní organizéry kabeláže.
- Montážní příslušenství pro 10" rackové prvky.
Doporučení: Před nákupem příslušenství vždy ověřte jeho 10" provedení a skutečné rozměry. U aktivních síťových zařízení počítejte s dostatečným prostorem pro napájení, kabeláž a odvod tepla.
Dokumenty a technické informace
Technické informace k modelu LN12U-10-31/26 zahrnují montážní standard 10", kapacitu 12U, vnější rozměry 310 × 595 × 260 mm, ocelovou konstrukci, prosklené dveře a povrchovou úpravu RAL 7035.
Produkt a technické údaje na SHIFT.cz Model: LN12U-10-31/26. Vnější rozměry: 310 × 595 × 260 mm (Š × V × H). Montážní standard: 10". Montážní kapacita: 12U.
