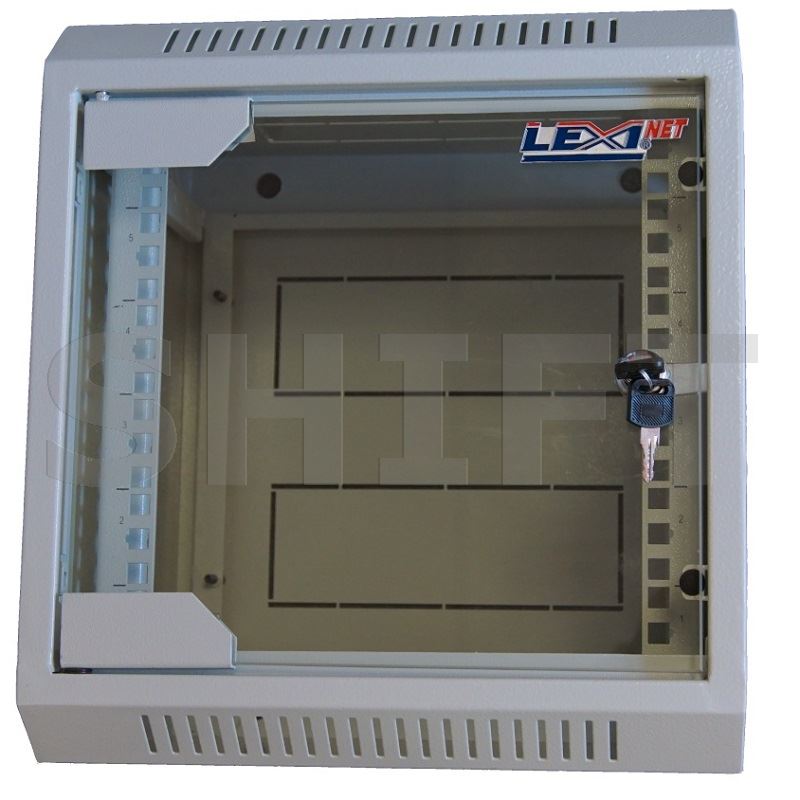

10" NÁSTĚNNÝ DATOVÝ ROZVADĚČ | 6U
LEXI-Net LN6U-10-31/26 – nástěnný rozvaděč 10", 6U, 310 × 260 mm
Kompaktní nástěnný datový rozvaděč LEXI-Net s montážním standardem 10" a kapacitou 6U je praktickým řešením pro přehledné umístění menších síťových zařízení, patch panelů a dalšího kompatibilního příslušenství. Díky malým rozměrům se hodí především do domácností, kanceláří, menších provozoven a technických místností.
Pevná svařovaná ocelová konstrukce poskytuje stabilní základ pro instalaci zařízení. Prosklené přední dveře umožňují vizuální kontrolu umístěných komponentů bez nutnosti otevírání skříně. Světle šedá povrchová úprava RAL 7035 se hodí do běžného vnitřního prostředí.
VNĚJŠÍ ROZMĚRY (Š × V × H)
310 × 335 × 260 mm
Šířka 31 cm | Výška 33,5 cm | Hloubka 26 cm
DŮLEŽITÉ – MONTÁŽNÍ STANDARD A KONSTRUKCE
Jedná se o 10" rozvaděč se svařovanou konstrukcí. Je určen pro kompatibilní 10" montážní příslušenství, nikoliv pro běžné 19" rackové komponenty. Na rozdíl od rozložených stavebnicových rozvaděčů má pevnou svařovanou konstrukci.
Hlavní přednosti: kompaktní rozměry, montážní kapacita 6U, standard 10", svařovaná ocelová konstrukce, prosklené dveře a odolná povrchová úprava v barvě RAL 7035.
Kompaktní rozměry pro menší síťové instalace
Jak rozměrům rozumět? Označení 6U představuje montážní kapacitu pro zařízení standardu 10". Šest jednotek U odpovídá montážní výšce 266,7 mm. Skutečná vnější výška rozvaděče je 335 mm. Vnější hloubka 260 mm není totožná s využitelnou vnitřní montážní hloubkou.
Technické parametry
| Značka | LEXI-Net |
| Model | LN6U-10-31/26 |
| Typ | Nástěnný datový rozvaděč |
| Montážní standard | 10" |
| Montážní kapacita | 6U (266,7 mm) |
| Vnější šířka | 310 mm |
| Vnější výška | 335 mm |
| Vnější hloubka | 260 mm |
| Konstrukce | Svařovaná ocelová |
| Materiál | Za studena válcovaná ocel |
| Tloušťka konstrukčních dílů | 2,0 mm |
| Tloušťka ostatních dílů | 1,2 mm |
| Přední dveře | Prosklené |
| Povrchová úprava | Prášková vypalovaná barva, antikorozní úprava |
| Barva | RAL 7035 – světle šedá |
| Provedení konstrukce | Pevná, svařovaná |
| Uváděné standardy | ANSI/EIA RS-310-D, IEC 297-2, DIN 41491 (část 1 a 7), GB/T 3047.2-92 |
Kde rozvaděč využijete?
Nástěnný rozvaděč LEXI-Net 10" 6U je vhodný pro menší datové instalace, kde není potřeba velký 19" rozvaděč. Pomáhá soustředit síťové komponenty na jedno místo, uspořádat kabeláž a usnadnit následný servis.
- Domácí datové rozvody a menší počítačové sítě.
- Malé kanceláře, obchody a provozovny.
- Instalace kompatibilních 10" patch panelů.
- Umístění menších síťových zařízení na vhodné 10" polici.
- Organizace strukturované kabeláže.
- Menší technické místnosti s omezeným prostorem.
Na co myslet před objednáním?
1. Rozlišujte 10" a 19" montážní standard.
Tento rozvaděč je určen pro 10" příslušenství. Běžné 19" patch panely a rackové police do něj nelze přímo namontovat.
2. Zkontrolujte vnější rozměry.
Rozvaděč má rozměry 310 × 335 × 260 mm (Š × V × H). Při výběru místa počítejte také s otevřením dveří a přívodem kabeláže.
3. Ověřte hloubku instalovaných zařízení.
Vnější hloubka činí 260 mm. Skutečný prostor uvnitř je menší, proto zohledněte hloubku zařízení, konektory a ohyb kabelů.
4. Naplánujte kapacitu 6U.
Jedna montážní jednotka U odpovídá 44,45 mm. Celková montážní výška 6U je 266,7 mm. Doporučujeme ponechat rezervu pro organizaci kabeláže a případné rozšíření.
5. Zohledněte svařovanou konstrukci.
Rozvaděč má pevnou svařovanou konstrukci. Při manipulaci a instalaci proto počítejte s jeho celkovými rozměry. Pro nástěnnou montáž použijte kotvení odpovídající materiálu stěny a zatížení.
Montáž a doporučené příslušenství
Rozvaděč LEXI-Net LN6U-10-31/26 je určen pro nástěnnou instalaci v interiéru. Jeho svařovaná ocelová konstrukce poskytuje pevné provedení pro montáž kompatibilních 10" datových komponentů.
Podle konkrétní instalace lze rozvaděč doplnit například o:
- 10" patch panely pro datovou kabeláž.
- 10" police odpovídající využitelné hloubce skříně.
- 10" napájecí panely PDU.
- Kompatibilní organizéry kabeláže.
- Montážní příslušenství pro 10" rackové prvky.
Doporučení: Před nákupem příslušenství vždy ověřte jeho 10" provedení a skutečné rozměry. U aktivních síťových zařízení počítejte s dostatečným prostorem pro napájení, kabeláž a odvod tepla.
Dokumenty a technické informace
Technické údaje modelu LN6U-10-31/26 zahrnují montážní standard 10", kapacitu 6U, vnější rozměry 310 × 335 × 260 mm, ocelovou konstrukci a povrchovou úpravu RAL 7035.
Produkt a technické údaje na SHIFT.cz Model: LN6U-10-31/26. Vnější rozměry: 310 × 335 × 260 mm (Š × V × H). Standard: 10". Montážní kapacita: 6U. Konstrukce: svařovaná.
