Rozšíření vstupního tabla až o 10 volacích tlačítek

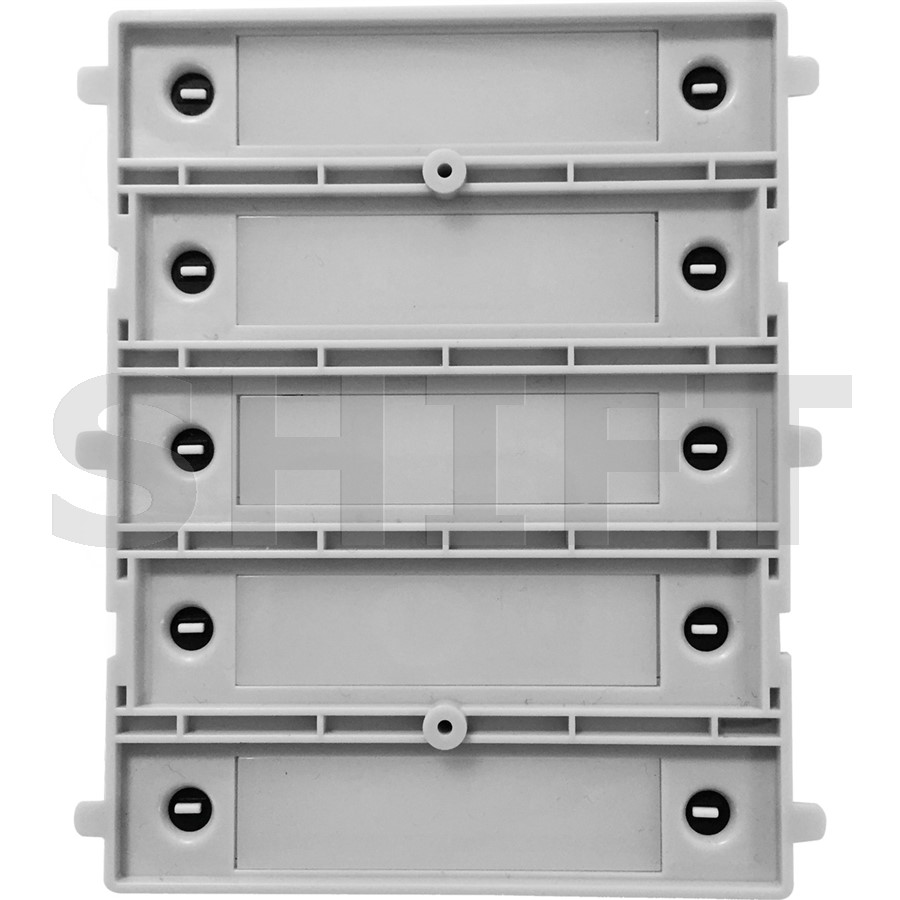

Golmar EL610D je digitální elektronický modul určený pro rozšíření modulárních vstupních tabel NEXA o další zvonková tlačítka.

Jeden modul obslouží až 5 jednořadých tlačítek nebo 10 tlačítek v dvouřadém uspořádání. Používá se tam, kde počet tlačítek integrovaných přímo v hlavním audio nebo video modulu nestačí.

Adresy tlačítek se nastavují pomocí DIP přepínačů. Modul zároveň zajišťuje bílé LED podsvětlení jmenovek a výrobce k němu dodává 16cm propojovací kabel.

Přidává další zvonková tlačítka k hlavní elektronice vstupního panelu

Hlavní audio nebo video modul vstupního tabla obvykle obsahuje jen omezený počet vlastních tlačítkových vstupů.

Pokud je potřeba větší počet účastníků, připojí se jeden nebo více modulů EL610D. Každý další modul rozšiřuje sestavu o další adresované volací pozice.

EL610D tedy není samostatný domovní telefon ani řídicí jednotka – funguje jako rozšiřující elektronika tlačítek.

5 jednořadých nebo 10 dvouřadých tlačítek

Jeden EL610D lze použít podle typu čelního modulu dvěma způsoby:

• 5 jednořadých tlačítek,
• 10 dvouřadých tlačítek.

Stejná elektronika tak pokryje různé mechanické konfigurace vstupního tabla NEXA.

DIP přepínače určují rozsah volacích adres

Na modulu se nachází sada DIP přepínačů, kterými se nastavuje adresní rozsah jednotlivých tlačítek.

Při použití více modulů EL610D se každý nastaví tak, aby se adresy jednotlivých tlačítek neopakovaly.

Přesné nastavení závisí na konkrétní technologii a řídicím modulu použitém ve vstupním panelu.

Bílé LED pro lepší čitelnost jmen

EL610D obsahuje elektroniku pro bílé LED podsvětlení jmenovek.

Vstupní tablo tak zůstává přehledné i při slabém okolním osvětlení.

16cm kabel je součástí balení

Golmar dodává EL610D včetně 16cm digitálního propojovacího kabelu.

Ten je vhodný pro běžné propojení elektronických modulů umístěných blízko sebe ve stejné sestavě.

Pokud jsou moduly vzdálenější nebo se nacházejí v samostatných instalačních krabicích, používá se delší kabel:

• RAP-610D – délka 27 cm,
• RAP-610D 100CM – délka 100 cm.

Volba kabelu závisí na mechanickém uspořádání konkrétního vstupního tabla.

Pro digitální vstupní tabla NEXA

EL610D je určen pro digitální instalace.

Aktuální Golmar jej řadí zejména k technologiím:

• G2+,
• IP G+.

Podle konkrétní hlavní elektroniky se EL610D používá také v dalších digitálních systémech Golmar, například:

• 2Plus,
• Vista Plus / Plus.

Před doplněním do starší instalace je vždy vhodné ověřit kompatibilitu s konkrétním hlavním modulem.

Rozšíření tlačítek u různých hlavních modulů

EL610D se používá například společně s hlavní elektronikou:

• EL632/G2+ SE – video systém G2+,
• EL642/G2+ – audio systém G2+,
• EL632/G+/48 – IP G+,
• EL620/2PLUS – 2Plus.

Konkrétní maximální počet tlačítek závisí vždy na technologii a řídicí elektronice daného systému.

83 × 99 × 22 mm

Důležité před objednáním

EL610D je pouze rozšiřující elektronika tlačítek.

Nejde o kompletní tlačítkový panel ani samostatný řídicí modul.

Pro funkční sestavu je nutné použít odpovídající hlavní audio/video elektroniku, čelní tlačítkové moduly, montážní rám a instalační příslušenství.

EL610D je určen pro digitální systémy. Pro analogové 4+N instalace se používá jiná elektronika, například EL610A.

Před rozšířením staršího systému vždy ověřte kompatibilitu s konkrétním hlavním modulem Golmar.

Golmar EL610D rozšiřuje digitální vstupní tabla NEXA o 5 jednořadých nebo 10 dvouřadých tlačítek. Nabízí adresování pomocí DIP přepínačů, bílé LED podsvětlení jmenovek a v balení obsahuje 16cm propojovací kabel.
