IP videovrátný přímo v modulárním vstupním panelu NEXA

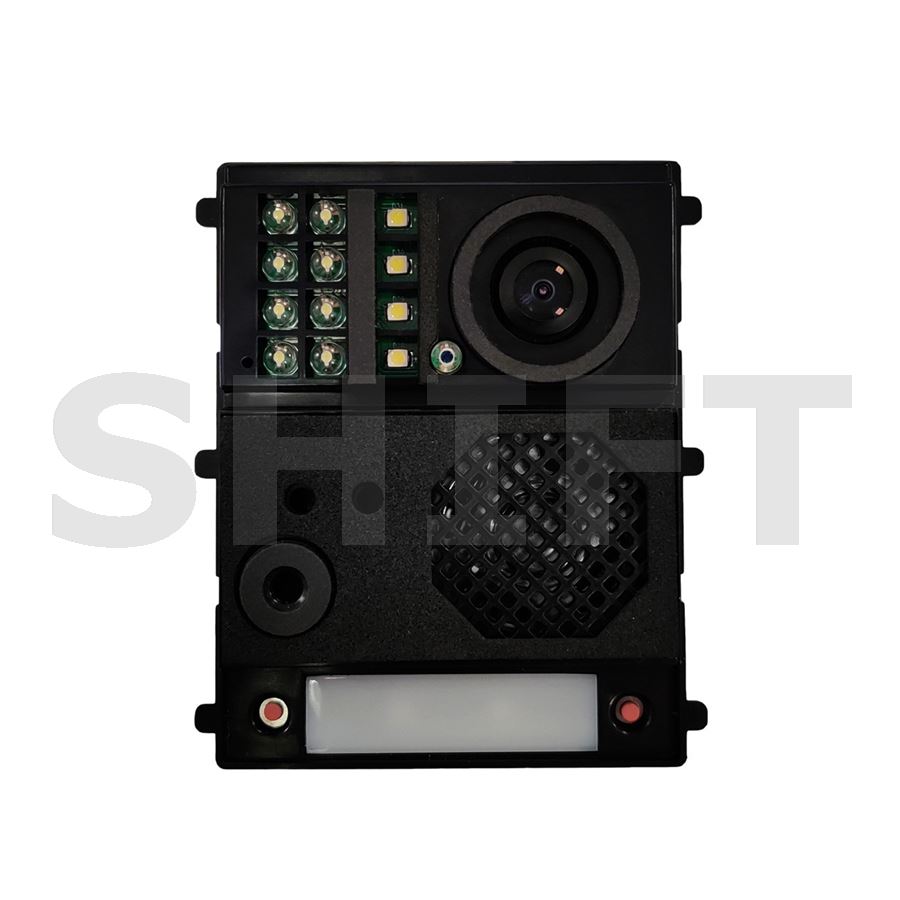

Golmar EL632/G+/48 je profesionální audio/video modul s barevnou širokoúhlou kamerou určený pro tlačítková vstupní tabla NEXA Aluminium a NEXA Inox.

Pracuje v digitálním systému IP G+ s protokolem TCP/IP a zajišťuje obraz, hlasovou komunikaci, volání účastníků i ovládání vstupních dveří.

Integrovaná kamera nabízí široký horizontální záběr 130°, LED přisvětlení řízené světelným senzorem a video přenos s kompresí H.264. Modul lze napájet standardním PoE IEEE 802.3af nebo podle způsobu instalace z dalších podporovaných zdrojů systému.

Volání, obraz, rozhovor i otevření dveří

Po stisku tlačítka modul naváže IP komunikaci s odpovídající vnitřní jednotkou. Uživatel na videotelefonu vidí návštěvníka, může s ním hovořit a následně aktivovat elektrický zámek.

Systém poskytuje také stavovou signalizaci prostřednictvím barevných LED a hlasových zpráv – například probíhající volání, aktivní komunikaci, otevření dveří nebo obsazený systém.

Širokoúhlá kamera s automatickým LED přisvětlením

EL632/G+/48 má integrovanou barevnou kameru s horizontálním úhlem záběru přibližně 130° a vertikálním záběrem přibližně 70°.

Při zhoršeném osvětlení pomáhá vestavěné LED přisvětlení řízené světelným senzorem.

• horizontální úhel záběru: 130°,
• vertikální úhel záběru: 70°,
• minimální osvětlení: 0,1 lx,
• hlavní stream: 720p,
• sekundární stream: VGA,
• snímková frekvence: až 25 fps,
• komprese videa: H.264.

Profesionální TCP/IP videovrátný pro rozsáhlé instalace

Modul pracuje v systému Golmar IP G+ na standardní ethernetové infrastruktuře.

Systém umožňuje velmi rozsáhlé konfigurace:

• až 98 bloků,
• až 19 vstupních panelů v jednom bloku,
• až 799 bytů v jednom bloku,
• až 19 jednotek správce v jednom bloku,
• až 32 ONVIF kamer.

Díky tomu lze stejnou technologii použít jak v menším objektu, tak v rozsáhlém rezidenčním komplexu.

Možnost začlenění dalších kamer do systému

IP G+ umožňuje do systému přidat až 32 ONVIF kamer, jejichž obraz lze podle konfigurace zobrazovat na kompatibilních videotelefonech.

Modul podporuje také:

• TCP/IP,
• ONVIF,
• SIP / VoIP SIP,
• RTSP streaming,
• protokol událostí a správu zařízení.

Dvě tlačítka přímo v modulu, až 132 tlačítek v sestavě

EL632/G+/48 obsahuje elektroniku pro dvě vlastní tlačítkové pozice P1 a P2.

Pro rozsáhlejší tabla lze připojit tlačítkové moduly EL610D.

Jeden EL610D umožňuje připojit až 10 tlačítek. Podle dokumentace lze vytvořit konfiguraci až pro 132 tlačítek.

Moduly se propojují plochými kabely RAP610D dodávanými s tlačítkovými moduly.

Jedna elektronika pro různé vzhledy vstupního tabla

EL632/G+/48 lze zabudovat do modulárních panelů NEXA Aluminium i NEXA Inox.

Pro hliníkovou řadu lze použít například:

• N1000/AL – bez tlačítek,
• N1110/AL – 1 tlačítko,
• N1220/AL – 2 tlačítka.

Pro nerezovou řadu NEXA Inox:

• NX1000 – bez tlačítek,
• NX1110 – 1 tlačítko,
• NX1220 – 2 tlačítka.

PoE, 18 V DC nebo lokální 12 V DC podle způsobu instalace

Modul umožňuje několik způsobů napájení:

• standardní PoE IEEE 802.3af – 48 V přes kompatibilní PoE switch,
• 18 V DC – například z D4L-G+/PoE nebo odpovídajícího zařízení systému IP G+,
• lokální 12 V DC prostřednictvím vyhrazených napájecích svorek podle instalačního schématu.

Přepínačem na zadní straně modulu se volí režim napájení 48 V nebo 18 V.

Klidový příkon je přibližně 2,8 W, maximální příkon přibližně 5,8 W.

Dvě relé a přímý výstup pro 12V DC elektrický zámek

Modul nabízí dvě samostatná relé s přepínacími kontakty:

• relé 1 – NA1 / C1 / NC1,
• relé 2 – NA2 / C2 / NC2.

K dispozici jsou také samostatné vstupy pro odchodová tlačítka obou relé.

Pro stejnosměrný elektrický zámek je připraven výstup 12 V DC.

Při použití AC elektrického zámku se zapojení řeší přes samostatný transformátor podle instalačního schématu Golmar.

UTP kabeláž a síťová infrastruktura

EL632/G+/48 se připojuje prostřednictvím konektoru RJ45 LAN.

Aktuální technická specifikace výrobce uvádí instalaci po UTP s maximální standardní vzdáleností až 100 m.

Přiložený instalační návod pro konkrétní zapojení s D4L-G+/PoE stanovuje maximální vzdálenost mezi přepínačem D4L-G+/PoE a koncovým zařízením 70 m.

Při projektování je proto nutné řídit se konkrétním použitým síťovým prvkem a zapojením systému.

Nastavení přímo přes webové rozhraní

EL632/G+/48 obsahuje vlastní webový server pro konfiguraci systému.

Pomocí webového rozhraní lze například:

• nastavit číslo bloku a vstupního panelu,
• konfigurovat tlačítka a jejich adresy,
• nastavit relé a dobu otevření dveří,
• spravovat registrovaná zařízení,
• přidávat ONVIF kamery,
• kontrolovat protokol událostí,
• zálohovat a obnovit databázi,
• aktualizovat firmware.

Vestavěný mikrofon a reproduktor – nebo možnost externího audia

Modul obsahuje vlastní mikrofon a reproduktor.

Přepínačem lze ale zvolit také použití externího mikrofonu a reproduktoru, pokud to konstrukce konkrétního vstupního panelu vyžaduje.

Hlasitost reproduktoru lze nastavit přímo na modulu.

Důležité před objednáním

EL632/G+/48 je elektronický IP audio/video modul, nikoli kompletní vstupní tablo.

Pro sestavení panelu je nutné zvolit odpovídající čelní modul NEXA Aluminium nebo NEXA Inox, montážní rám, instalační krabici a případně další tlačítkové moduly.

Modul je určen výhradně pro technologii IP G+. Není přímou náhradou za elektroniku G2+, GB2, Plus, 2Plus nebo analogové systémy 4+N.

Při návrhu napájení a ethernetové kabeláže je nutné respektovat konkrétní způsob zapojení a maximální vzdálenosti použitých síťových prvků.

Golmar EL632/G+/48 kombinuje širokoúhlou 130° kameru, hands-free audio komunikaci, TCP/IP technologii IP G+, standardní PoE napájení, dvě tlačítkové pozice a dvě relé pro ovládání vstupů. Díky podpoře rozsáhlých IP instalací, ONVIF kamer a webové konfigurace je vhodný jak pro menší objekty, tak pro rozsáhlé bytové a rezidenční systémy.
