Odemkněte dveře otiskem prstu, čipem nebo přístupovým kódem

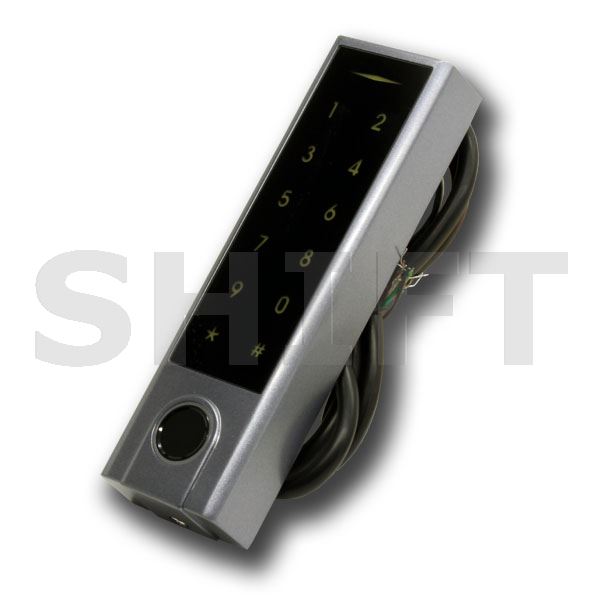

YK-1068A je kompaktní přístupová jednotka, která v jednom zařízení spojuje biometrickou čtečku otisků prstů, čtečku RFID čipů a karet 125 kHz a dotykovou kódovou klávesnici.

Uživatel si může dveře otevřít způsobem, který mu nejlépe vyhovuje – přiložením prstu, bezkontaktním čipem nebo zadáním PIN kódu. Podporována je také kombinace karty nebo čipu s kódem pro vyšší úroveň kontroly přístupu.

Díky úzkému provedení o šířce pouhých 43,5 mm se čtečka hodí i na úzké dveřní rámy a profily. Kovové tělo a krytí IP66 umožňují použití ve vhodných venkovních instalacích.

Jedno zařízení, více možností odemykání

Při běžném provozu není vždy praktické nosit mechanické klíče. U rodinného domu, kanceláře nebo provozovny navíc může být potřeba umožnit přístup více osobám.

YK-1068A nabízí několik způsobů ověření uživatele. Členové domácnosti nebo zaměstnanci mohou používat otisk prstu, zatímco dalším oprávněným osobám lze přidělit RFID čip nebo PIN kód.

Jednotka podporuje až 1 000 uživatelů, z toho 100 otisků prstů a 900 uživatelů využívajících karty, čipy nebo kódy.

Zařízení může pracovat jako samostatný přístupový kontrolér pro jedny dveře nebo být součástí vhodně navrženého systému s rozhraním Wiegand.

Jak lze dveře otevřít?

Až 1 000 oprávněných uživatelů

Kapacita je rozdělena mezi biometrické identifikátory a ostatní přístupové údaje. Neznamená tedy 1 000 otisků prstů a dalších 1 000 karet.

Kde se YK-1068A nejvíce hodí?

Rodinné domy

Pohodlný přístup pro členy domácnosti bez nutnosti používat při každém příchodu klíč.

Kanceláře a menší firmy

Kontrola přístupu zaměstnanců do kanceláří, zázemí a dalších vybraných prostor.

Sklady a provozovny

Přístup do prostor, kam mají vstupovat pouze oprávněné osoby.

Úzké dveřní profily

Vhodné řešení pro montáž na úzký kovový rám nebo sloupek, kde je omezený prostor.

Venkovní vstupy

Díky krytí IP66 lze jednotku použít také ve vhodně navržených venkovních instalacích.

Šířka pouze 43,5 mm

Jednou z hlavních výhod modelu YK-1068A je jeho úzké a podlouhlé provedení.

S rozměry 148 × 43,5 × 22 mm (výška × šířka × hloubka) nezabírá tolik místa jako běžné široké přístupové klávesnice.

Před montáží doporučujeme ověřit dostatek prostoru pro upevnění zařízení, vedení kabeláže a pohodlné ovládání čtečky.

Samostatná přístupová jednotka nebo součást systému

Důležité: Při použití v samostatném režimu je ovládací elektronika umístěna v jednotce na přístupové straně dveří. Pro instalace s vyššími bezpečnostními požadavky doporučujeme zvážit externí kontrolér umístěný v zabezpečeném prostoru a vhodné zapojení přes Wiegand.

Co je potřeba pro zprovoznění?

Čtečka vyžaduje stejnosměrné napájení 12–18 V DC. Maximální provozní odběr je 150 mA.

Při samostatném ovládání dveří je potřeba navrhnout odpovídající elektrický zámek nebo jiný kompatibilní uzamykací prvek a jeho napájení.

Výstup jednotky pro zámek má výrobcem uvedenou maximální zátěž 2 A. Při návrhu zapojení je nutné zohlednit skutečný proud zámku, jeho napětí, typ a případné proudové špičky.

Přístupový systém může podle konkrétní instalace vyžadovat také odchodové tlačítko, napájecí zdroj a další instalační příslušenství.

Napájecí zdroj, elektrický zámek ani odchodové tlačítko nepovažujte automaticky za součást dodávky. Obsah balení je potřeba ověřit podle konkrétního dodávaného kompletu.

Pro bezkontaktní identifikátory 125 kHz

Integrovaná RFID čtečka pracuje na frekvenci 125 kHz. Výrobce uvádí čtecí vzdálenost přibližně 2–6 cm.

Při výběru přístupových čipů a karet je důležité ověřit nejen frekvenci, ale také podporovaný typ identifikátoru.

Krytí IP66 a široký rozsah provozních teplot

Konstrukce zařízení využívá kovové tělo ze slitiny hliníku a krytí IP66.

To znamená ochranu proti prachu a silně tryskající vodě. Výrobce uvádí provozní rozsah −30 až +60 °C a relativní vlhkost 0–98 %.

Při venkovní montáži je důležité správně provést upevnění, kabelové prostupy a ochranu připojených elektrických částí.

Krytí IP66 se vztahuje k zařízení podle podmínek výrobce. Neznamená, že je možné bez další ochrany vystavit vodě také napájecí zdroj, svorky nebo jiné připojené komponenty.

Technická specifikace YK-1068A

Na co myslet při instalaci?

• Umístění: Vyberte přístupné místo s dostatečným prostorem pro přiložení prstu, karty i zadání kódu.
• Napájení: Použijte stabilizovaný stejnosměrný zdroj odpovídající požadavkům 12–18 V DC.
• Zámek: Ověřte kompatibilitu ovládaného elektrického zámku a jeho proudový odběr.
• Kabeláž: Připojení proveďte podle schématu výrobce pro zvolený provozní režim.
• Programování: Po instalaci nastavte správu přístupu a zaregistrujte oprávněné uživatele.
• Bezpečnost: U venkovních instalací s vyššími nároky na zabezpečení zvažte externí kontrolér v chráněném prostoru.

Zapojení elektrického zámku a přístupové jednotky doporučujeme svěřit odborně způsobilému montážnímu technikovi.

Důležité před objednáním

YK-1068A je přístupová jednotka, nikoliv kompletní sada pro ovládání dveří.

Pro funkční instalaci je nutné zajistit vhodné napájení, kompatibilní elektrický zámek a případně další montážní prvky.

RFID čtečka pracuje na frekvenci 125 kHz. Není určena pro běžné čipy MIFARE 13,56 MHz.

Kapacita 1 000 uživatelů zahrnuje 100 otisků prstů a 900 uživatelů s kartou, čipem nebo PIN kódem.

Krytí IP66 se vztahuje k samotnému zařízení. Při venkovní instalaci je nutné správně chránit kabelové spoje a ostatní připojené komponenty.

Biometrické identifikátory představují osobní údaje. Při použití v zaměstnání nebo jiném organizovaném provozu je nutné posoudit právní podmínky jejich zpracování a zajistit odpovídající ochranu.

Model: YK-1068A
Kód Shift.cz: Y YK-1068A
Výrobce zařízení: YLI Electronic
Dodavatel uvedený na Shift.cz: AUDIO SLOVAKIA, s.r.o.
Typ: biometrická a RFID čtečka s dotykovou klávesnicí
Frekvence RFID: 125 kHz
Kapacita: 1 000 uživatelů
Napájení: 12–18 V DC
Krytí: IP66
Montáž: povrchová
Rozměry: 148 × 43,5 × 22 mm

YK-1068A kombinuje čtečku otisků prstů, RFID čtečku 125 kHz a dotykovou klávesnici. Umožňuje pohodlné řízení přístupu až pro 1 000 uživatelů a nabízí možnost samostatného ovládání jedněch dveří i integrace přes rozhraní Wiegand. Díky úzkému kovovému tělu o šířce 43,5 mm, povrchové montáži a krytí IP66 představuje praktické řešení pro rodinné domy, kanceláře, provozovny a další objekty, kde je potřeba kontrolovat vstup oprávněných osob.
