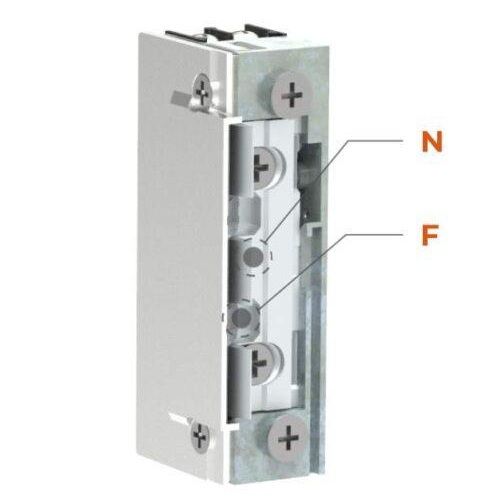

DORCAS 99 • ELEKTRICKÝ OTVÍRAČ 6–12 V AC/DC
Kompaktní elektrický otvírač s dvojitou západkou
DORCAS DS99NF je standardní elektrický dveřní otvírač s napájením 6–12 V AC/DC a speciálním provedením dvojitě vykrojené západky. Robustní konstrukce řady 99, vysoká mechanická odolnost a kompaktní rozměry z něj dělají spolehlivé řešení pro běžné i více namáhané dveřní instalace.
⚡ 6–12 V AC/DC🔒 Fail-secure🔧 Dvojitá západka🛡 3 500 N
🛡
Vysoká mechanická odolnost
Řada DORCAS 99 dosahuje odolnosti proti mechanickému vytržení až 3 500 N. Nabízí tak robustní konstrukci při zachování kompaktních instalačních rozměrů.
🔧
Dvojitě vykrojená západka
Speciální dvojité provedení západky odlišuje tento model od základních variant řady 99. Při výměně stávajícího otvírače je proto vhodné porovnat také tvar a rozměry původní západky.
STANDARDNÍ / FAIL-SECURE FUNKCE
Bez napětí zůstávají dveře uzamčené
DS99NF pracuje ve standardním režimu fail-secure. Bez elektrického napájení drží otvírač dveře uzamčené. Po elektrické aktivaci se mechanismus uvolní a dveře je možné otevřít.
PROVEDENÍ NF
Bez mechanického odblokování
Tato varianta nemá mechanické odblokování. Dveře se tedy v běžném provozu uvolňují elektrickým povelem. Pokud potřebujete možnost ručně nastavit trvale volný průchod, je vhodné zvolit odpovídající variantu řady 99 s označením D.
Kompaktní a univerzální konstrukce
Řada DORCAS 99 je navržena s důrazem na malé instalační rozměry a vysokou univerzálnost. Mechanismus je symetrický a reverzibilní, takže jej lze použít pro pravé i levé dveře.
Konkrétní provedení dodávané společností Shift má rozměry 66 × 20,5 × 25,5 mm. Šířka 20,5 mm odpovídá konstrukčnímu provedení DORCAS TOP.
Speciální dvojité provedení západky
DS99NF používá dvojitě vykrojenou západku. Tato konstrukce je důležitá zejména při výměně stávajícího elektrického otvírače – dva modely se stejným napájením nemusí být kvůli odlišnému provedení západky mechanicky zaměnitelné.
Možnost přesného mechanického seřízení
Provedení TOP řady 99 používá nastavitelnou Flex západku, která umožňuje doladit její polohu vůči dveřnímu zámku. To usnadňuje přesnou montáž a pomáhá kompenzovat drobné instalační tolerance.
Odolnost a dlouhá životnost
Řada DORCAS 99 je výrobcem elektricky testována na 200 000 pracovních cyklů a dosahuje odolnosti proti mechanickému vytržení 3 500 N. Pracovní teplotní rozsah činí −25 až +50 °C.
Rozměrové schéma
Hlavní rozměry konkrétního provedení DS99NF s dvojitě vykrojenou západkou.
Čelní pohled66 × 20,5 mm
Boční pohled66 × 25,5 mm
Rozměry mechanismu jsou 66 × 20,5 × 25,5 mm. Schéma je zjednodušené a nezobrazuje přesnou geometrii dvojitě vykrojené západky.
Technické parametry
- typ: elektrický dveřní otvírač
- výrobce: DORCAS
- řada: 99
- označení Shift: DS99NF
- odpovídající provedení DORCAS: 99 NF TOP DOUBLE
- funkce: standardní / fail-secure
- mechanické odblokování: ne
- napájení: 6–12 V AC/DC
- odpor cívky: 8 Ω
- zatížitelnost při 12 V DC: 10 % ED
- odběr při 6 V AC: 565 mA
- odběr při 12 V AC: 1 150 mA
- odběr při 6 V DC: 750 mA
- odběr při 12 V DC: 1 500 mA
- provedení západky: dvojitě vykrojená / DOUBLE
- Flex západka: ano
- nastavení západky TOP: +2/−1 mm
- hloubka západky: 4,7 mm
- provedení: symetrické a reverzibilní
- určení: pravé i levé dveře
- montáž: zápustná
- rozměry mechanismu: 66 × 20,5 × 25,5 mm
- testovaná životnost: 200 000 cyklů
- odolnost proti vytržení: 3 500 N
- pracovní teplota: −25 až +50 °C
- dodávka: bez čelní lišty
Není vybaven mechanickým odblokováním
Model DS99NF je standardní provedení bez mechanického odblokování. Nezaměňujte jej proto s variantou DS99NDF, která mechanické odblokování má. Při výměně stávajícího otvírače doporučujeme zkontrolovat také dvojité provedení západky a napájecí napětí.
Není určen pro trvalé napájení
Varianta 6–12 V AC/DC je určena pro krátkodobou elektrickou aktivaci. Při 12 V DC má cívka zatížitelnost 10 % ED, a proto není určena k nepřetržitému napájení.
Identifikace produktu:
DORCAS řada 99
Označení Shift: DS99NF
Provedení: 99 NF TOP DOUBLE
Napájení: 6–12 V AC/DC
Funkce: standardní / fail-secure
Mechanické odblokování: ne
Západka: dvojitě vykrojená
Robustní elektrický otvírač s dvojitou západkouDORCAS DS99NF kombinuje napájení 6–12 V AC/DC, vysokou mechanickou odolnost 3 500 N, kompaktní rozměry a speciální dvojitě vykrojenou západku. Je vhodný pro instalace, kde je požadován spolehlivý standardní elektrický otvírač bez mechanického odblokování.
