DORCAS 45 • REVERZNÍ ELEKTRICKÝ OTVÍRAČ 24 V DC
Reverzní fail-safe otvírač s odběrem pouze 110 mA

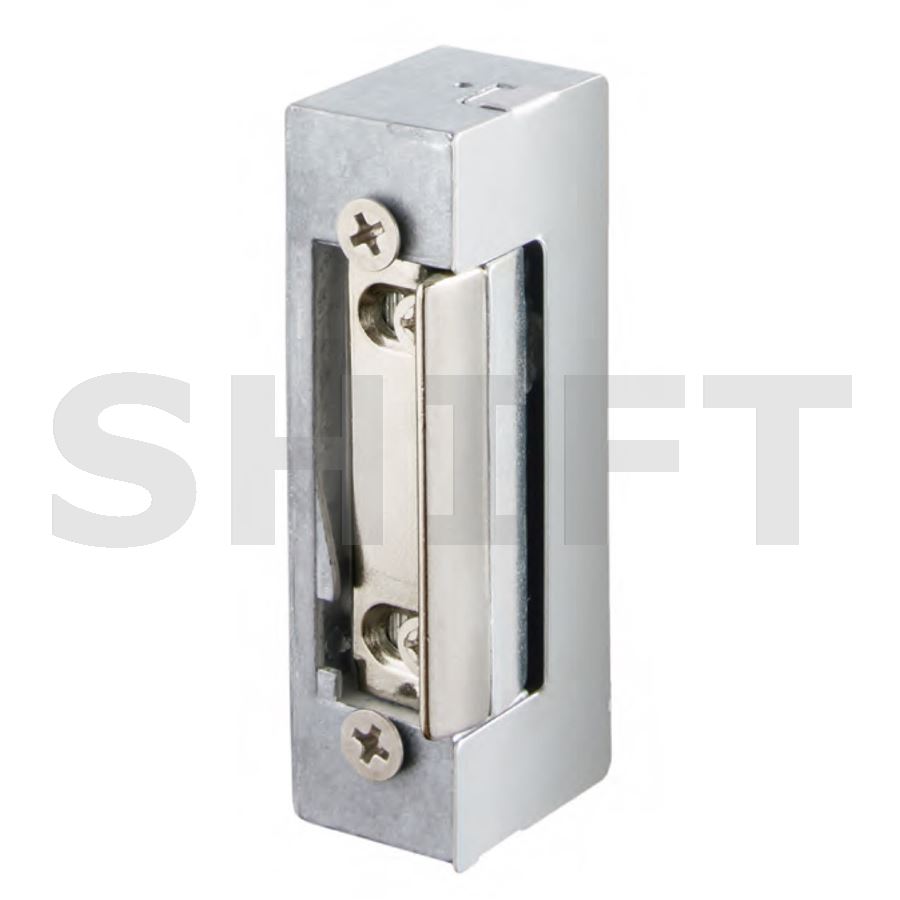

DORCAS DS45N524 je reverzní elektrický dveřní otvírač pro napájení 24 V DC. Na rozdíl od běžného elektrického otvírače se při přerušení napájení odblokuje. Při přivedeném napětí zůstávají dveře uzamčené. Robustní řada 45 je vhodná pro nové instalace i jako náhrada stávajícího elektrického otvírače.
⚡ 24 V DC🔓 Reverzní / Fail-safe🔌 110 mA↔ Pravé i levé dveře
🔓
Reverzní / fail-safe funkce
Při napájení 24 V DC drží otvírač dveře uzamčené. Po přerušení napájení se mechanismus odblokuje a dveře lze otevřít.
⚡
Pouze 110 mA při 24 V DC
Cívka 524 má při 24 V DC odběr pouze 110 mA a odpor 240 Ω. Nízký odběr je výhodný zejména proto, že reverzní otvírač je při uzamčení napájen trvale.
REVERZNÍ / FAIL-SAFE FUNKCE
Při výpadku napájení se dveře odblokují
DS45N524 pracuje opačně než standardní elektrický otvírač. Při přivedeném napětí 24 V DC jsou dveře uzamčené. Po vypnutí nebo výpadku napájení se mechanismus uvolní a dveře lze otevřít.
Pozor – jde o reverzní provedení
Model DS45N524 není standardní fail-secure otvírač. Jde o fail-safe variantu: pro uzamčený stav musí být přivedeno napětí 24 V DC. Při ztrátě napájení se dveře odblokují. Před objednáním proto ověřte, že vaše instalace vyžaduje právě tento princip funkce.
Pro systémy s požadavkem na odblokování při výpadku napájení
Reverzní elektrické otvírače se používají v instalacích, kde má při výpadku nebo vypnutí napájení dojít k uvolnění dveří. Typickým použitím jsou vybrané přístupové systémy a další instalace navržené na principu fail-safe.
Použití na únikových, požárních nebo jinak bezpečnostně regulovaných dveřích je vždy nutné posoudit podle požadavků celé dveřní sestavy a příslušných předpisů. Samotná fail-safe funkce automaticky neznamená vhodnost pro každý typ únikových dveří.
100 % ED – určeno pro trvalé napájení
Cívka 524 je konstruována pro 100 % ED při 24 V DC. Může tedy být v rámci provozních podmínek výrobce napájena nepřetržitě, což je pro reverzní funkci zásadní – napájení je totiž nutné pro zachování uzamčeného stavu.
Jednoduché provedení bez mechanického odblokování
DS45N524 odpovídá základnímu provedení DORCAS 45 N. Nemá mechanické odblokování, paměťovou funkci ani mikrospínač. Odemknutí probíhá přerušením napájení.
Pevná západka
Provedení 45 N používá pevnou západku bez funkce Flex. Její hloubka je přibližně 6,4 mm a mechanické nastavení polohy západky je 0 mm.
Pokud instalace vyžaduje možnost dodatečného mechanického seřízení západky, je potřeba zvolit odpovídající provedení řady 45 s označením F.
Symetrická a reverzibilní konstrukce
Řada DORCAS 45 je navržena jako symetrická a reverzibilní. Otvírač lze proto použít pro pravé i levé dveře bez nutnosti objednávat samostatnou orientaci.
Mechanismus má kompaktní rozměry 75 × 21 × 28 mm a je určen pro zápustnou montáž do dveřní zárubně.
Odolnost a dlouhá životnost
Elektrický otvírač je výrobcem testován na 200 000 pracovních cyklů. Udávaná odolnost proti mechanickému vytržení činí 3 300 N a pracovní teplotní rozsah je −25 až +50 °C.
Rozměrové schéma
Hlavní rozměry mechanismu DORCAS 45 N podle originálního technického listu výrobce.
Čelní pohled75 × 21 mm
Boční pohled75 × 28 mm
Rozměry jsou uvedeny v milimetrech. Schéma je zjednodušené překreslení podle technického listu DORCAS 45 N.
Technické parametry
- typ: reverzní elektrický dveřní otvírač
- výrobce: DORCAS
- řada: 45
- označení Shift: DS45N524
- provedení výrobce: 45 N / cívka 524
- funkce: reverzní / fail-safe
- stav bez napětí: odblokováno
- stav při napájení: uzamčeno
- mechanické odblokování: ne
- paměťová / impulzní funkce: ne
- napájení: 24 V DC
- cívka: 524
- odběr: 110 mA
- odpor cívky: 240 Ω
- zatížitelnost cívky: 100 % ED při 24 V DC
- Flex západka: ne
- nastavení západky: 0 mm
- hloubka západky: 6,4 mm
- provedení: symetrické a reverzibilní
- určení: pravé i levé dveře
- montáž: zápustná
- rozměry mechanismu: 75 × 21 × 28 mm
- testovaná životnost: 200 000 cyklů
- odolnost proti vytržení: 3 300 N
- pracovní teplota: −25 až +50 °C
Pro uzamčení vyžaduje trvalé napájení 24 V DC
DS45N524 je reverzní fail-safe otvírač. Pro zachování uzamčeného stavu musí být trvale napájen napětím 24 V DC. Při přerušení napájení se mechanismus odblokuje. Při návrhu zdroje počítejte s odběrem přibližně 110 mA na jeden otvírač.
Identifikace produktu:
DORCAS řada 45
Označení Shift: DS45N524
Provedení: 45 N
Cívka: 524
Napájení: 24 V DC
Odběr: 110 mA
Funkce: reverzní / fail-safe
Bez napětí: odblokováno
Reverzní 24V otvírač s velmi nízkým odběremDORCAS DS45N524 kombinuje reverzní fail-safe funkci, napájení 24 V DC, velmi nízký odběr pouze 110 mA a robustní konstrukci řady 45. Je vhodný pro přístupové systémy, kde se mají dveře při přerušení napájení automaticky odblokovat.
