DORCAS 41 • ELEKTRICKÝ OTVÍRAČ 24 V DC
Úzký elektrický otvírač pro 24V DC instalace

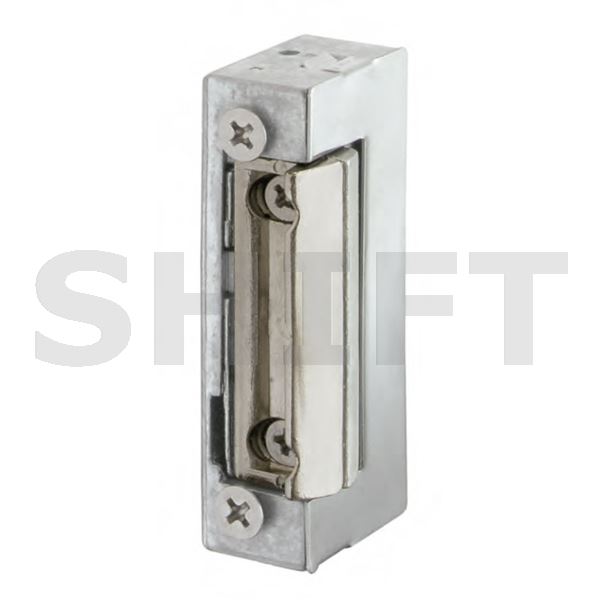

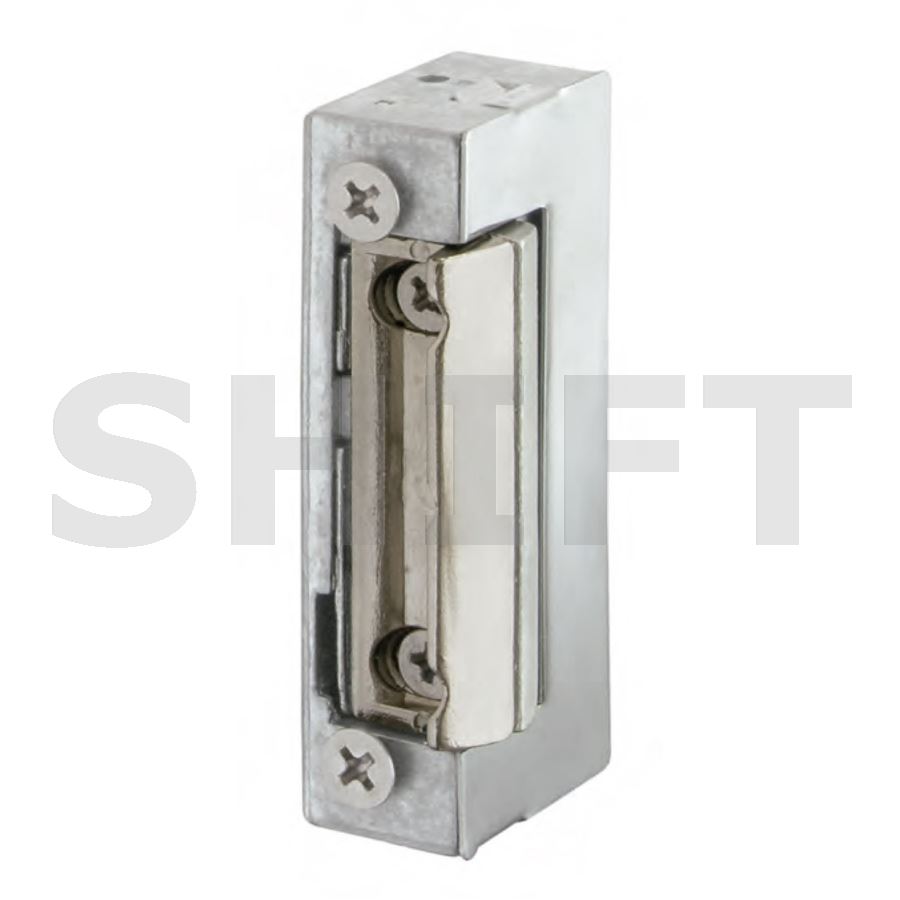

DORCAS DS41N424 je kompaktní elektrický dveřní otvírač pro napájení 24 V DC. Jde o standardní provedení bez mechanického odblokování, vhodné pro domovní telefony, videotelefony, přístupové systémy a další aplikace s elektrickým ovládáním dveří. Díky šířce těla pouze 16 mm je vhodný také pro úzké dveřní profily.
⚡ 24 V DC🔌 200 mA📏 Šířka 16 mm🔧 Flex ±1 mm
⚡
Napájení 24 V DC
Cívka 424 je určena pro napájení 24 V DC a má odběr přibližně 200 mA. Je vhodná pro systémy, které používají 24V stejnosměrné napájení elektrického otvírače.
🔧
Nastavitelná Flex západka
Polohu západky lze mechanicky doladit v rozsahu ±1 mm. Přesné nastavení usnadňuje montáž a správné seřízení vůči střelce dveřního zámku.
STANDARDNÍ / FAIL-SECURE FUNKCE
Bez napětí zůstávají dveře uzamčené
DS41N424 pracuje jako standardní elektrický otvírač. V klidovém stavu bez napájení drží dveře uzamčené. Po přivedení 24 V DC se mechanismus uvolní a dveře je možné otevřít.
JEDNODUCHÉ STANDARDNÍ PROVEDENÍ
Bez mechanického odblokování a bez paměťové funkce
DS41N424 je určen pro instalace, kde mají být dveře ovládány běžným elektrickým povelem. Nemá mechanické odblokování ani impulzní/paměťovou funkci.
Pro domovní telefony a přístupové systémy
Po stisknutí tlačítka na domovním telefonu, videotelefonu nebo přístupovém systému dostane elektrický otvírač povel a uvolní dveře. Po ukončení aktivace se mechanismus vrátí do uzamčeného stavu.
Úzké 16mm provedení
Řada DORCAS 41 je navržena pro instalace s omezeným prostorem. Tělo mechanismu je široké pouze 16 mm, což usnadňuje montáž také do užších dveřních profilů.
Konstrukce je symetrická a reverzibilní, takže je vhodná pro pravé i levé dveře.
Cívka 424 se 100% ED
Cívka 424 má při napájení 24 V DC zatížitelnost 100 % ED. Z elektrického hlediska je tedy vhodná také pro aplikace, kde může být požadována delší doba aktivace.
Odolná konstrukce DORCAS
Elektrický otvírač je výrobcem testován na 200 000 pracovních cyklů. Udávaná odolnost proti mechanickému vytržení činí 2 950 N a pracovní teplotní rozsah je −25 až +50 °C.
Rozměrové schéma
Rozměry konkrétního provedení DORCAS 41 NF podle technického listu výrobce.
Čelní pohled67 × 16 mm
Boční pohled67 × 28 mm
Rozměry jsou uvedeny v milimetrech. Schéma je zjednodušené překreslení podle technického listu DORCAS 41 NF.
Technické parametry
- typ: elektrický dveřní otvírač
- výrobce: DORCAS
- řada: 41
- označení Shift: DS41N424
- provedení výrobce: 41 NF / cívka 424
- funkce: standardní / fail-secure
- mechanické odblokování: ne
- paměťová / impulzní funkce: ne
- napájení: 24 V DC
- cívka: 424
- odběr: 200 mA
- odpor cívky: 132 Ω
- zatížitelnost cívky: 100 % ED při 24 V DC
- Flex západka: ano
- nastavení západky: ±1 mm
- hloubka západky: 6 mm
- provedení: symetrické a reverzibilní
- určení: pravé i levé dveře
- montáž: zápustná
- rozměry dle technického listu 41 NF: 67 × 16 × 28 mm
- testovaná životnost: 200 000 cyklů
- odolnost proti vytržení: 2 950 N
- pracovní teplota: −25 až +50 °C
- dodávka: bez čelní lišty
Napájení pouze 24 V DC
Model DS41N424 používá cívku 424 určenou pro 24 V DC. Nezaměňujte ji s variantou DS41N412 pro 12 V DC ani s univerzálními AC/DC variantami. Před připojením vždy ověřte napětí použitého napájecího zdroje.
Identifikace produktu:
DORCAS řada 41
Označení Shift: DS41N424
Provedení: 41 NF
Cívka: 424
Napájení: 24 V DC
Odběr: 200 mA
Funkce: standardní / fail-secure
Mechanické odblokování: ne
Kompaktní 24V elektrický otvírač s nízkým odběremDORCAS DS41N424 kombinuje napájení 24 V DC, odběr pouze 200 mA, úzké 16mm provedení a nastavitelnou Flex západku. Je vhodný pro domovní telefony, přístupové systémy a další 24V DC instalace, kde je požadován standardní elektrický otvírač bez mechanického odblokování.
