DORCAS 41 • IMPULZNÍ ELEKTRICKÝ OTVÍRAČ 6–12 V AC/DC
Úzký elektrický otvírač s paměťovou funkcí

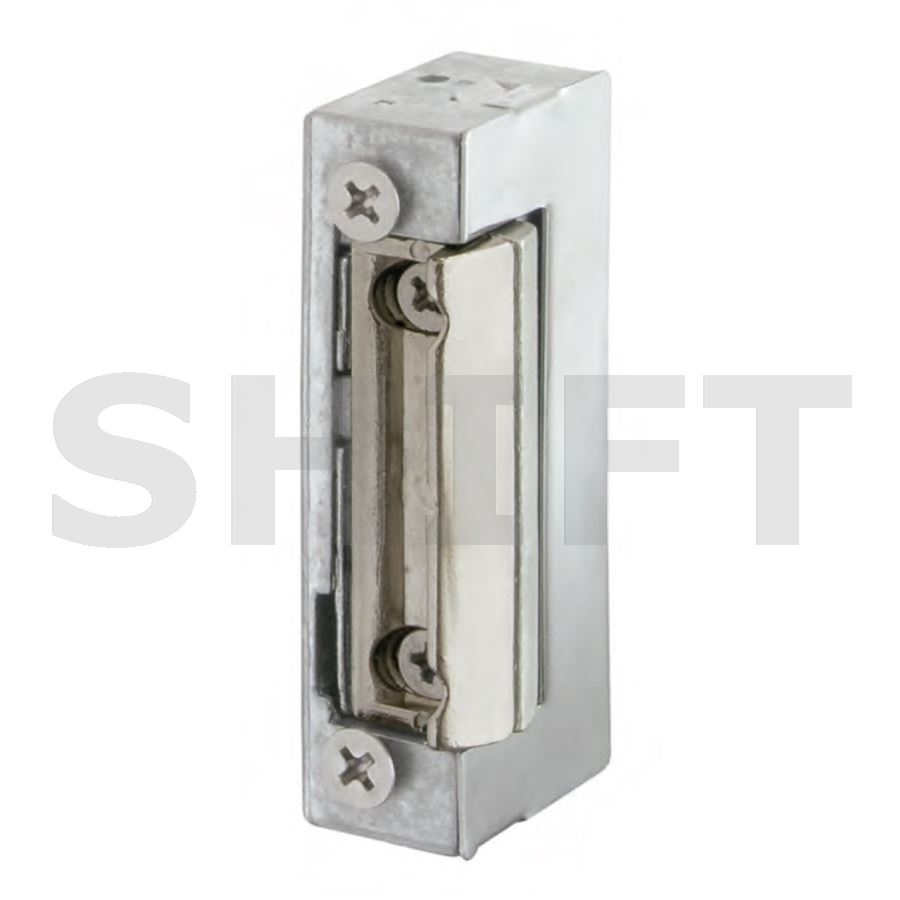

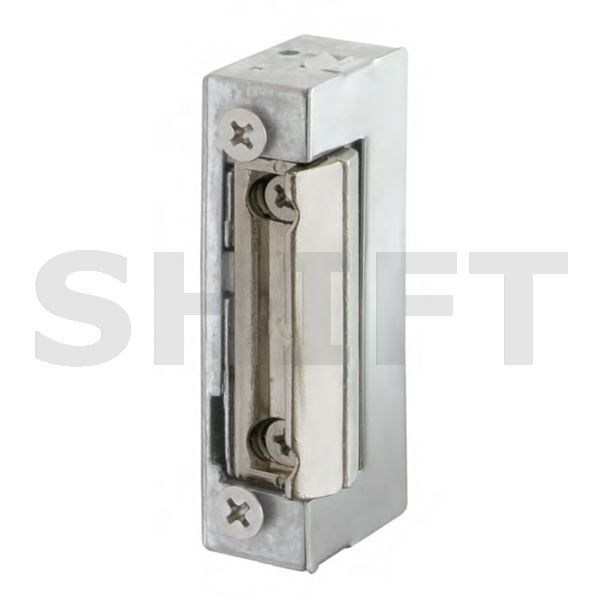

DORCAS DS41Aa je úzký elektrický dveřní otvírač s impulzní (paměťovou) funkcí. Po krátkém elektrickém impulzu zůstane odblokovaný až do otevření dveří. Díky tělu širokému pouze 16 mm je vhodný i pro dveřní profily s omezeným instalačním prostorem.
⚡ 6–12 V AC/DC🔓 Impulzní funkce📏 Šířka 16 mm🔧 Nastavení ±1 mm
⚡
Napájení 6–12 V AC/DC
Otvírač lze napájet střídavým i stejnosměrným napětím v rozsahu 6–12 V. Elektrická cívka je určena pro krátkodobou aktivaci.
🔧
Nastavitelná západka
Západku Flex lze mechanicky doladit v rozsahu ±1 mm. Nastavení usnadňuje přesné seřízení otvírače vůči dveřnímu křídlu a zámku.
IMPULZNÍ / PAMĚŤOVÁ FUNKCE
Jeden impulz odblokuje dveře až do jejich otevření
Na rozdíl od standardního elektrického otvírače nemusí být DS41Aa napájen po celou dobu, kdy má uživatel dveře otevřít. Krátký elektrický impulz aktivuje paměťový mechanismus a otvírač zůstane odblokovaný až do otevření dveří. Po průchodu a zavření dveří se mechanismus automaticky vrátí do uzamčeného stavu.
Impulzní funkce bez viditelného momentového kolíku
DORCAS používá u provedení 41 Aa automatickou funkci s integrovaným aktivačním mechanismem. Na rozdíl od klasických impulzních otvíračů tak není na západce viditelný samostatný momentový kolík.
Toto řešení zachovává výhodu paměťové funkce a současně nabízí kompaktní konstrukci vhodnou pro úzké dveřní profily.
Úzké provedení pro hliníkové a PVC profily
Řada DORCAS 41 je navržena pro instalace s omezeným prostorem. Tělo elektrického otvírače je široké pouze 16 mm a díky symetrickému a reverzibilnímu provedení jej lze použít pro pravé i levé dveře.
Malé instalační rozměry umožňují použití také v běžných evropských hliníkových a PVC dveřních profilech.
Odolnost a dlouhá životnost
Elektrický otvírač je výrobcem elektricky testován na 200 000 pracovních cyklů. Udávaná odolnost proti mechanickému vytržení činí 2 950 N a pracovní teplotní rozsah je −25 až +50 °C.
Rozměrové schéma
Schematické překreslení hlavních rozměrů úzkého mechanismu DORCAS 41 Aa.
Čelní pohled67 × 16 mm
Boční pohled67 × 28 mm
Rozměry jsou uvedeny v milimetrech. Schéma je zjednodušené překreslení podle technického listu výrobce.
Technické parametry
- typ: impulzní elektrický dveřní otvírač
- výrobce: DORCAS
- řada: 41
- provedení výrobce: 41 AaF
- označení Shift: DS41Aa
- funkce: impulzní / paměťová (Delay Action)
- provedení aktivace: integrované / bez viditelného momentového kolíku
- napájení: 6–12 V AC/DC
- odpor cívky: 8 Ω
- zatížitelnost cívky: 10 % ED při 12 V DC
- nastavení západky Flex: ±1 mm
- hloubka západky: 6 mm
- mechanické odblokování: ne
- provedení: symetrické a reverzibilní
- určení: pravé i levé dveře
- montáž: zápustná
- rozměry mechanismu: 67 × 16 × 28 mm
- testovaná životnost: 200 000 cyklů
- odolnost proti vytržení: 2 950 N
- pracovní teplota: −25 až +50 °C
- dodávka: bez čelní lišty
Není určen pro trvalé napájení
DS41Aa je impulzní elektrický otvírač. Elektrická cívka je určena pro krátkodobou aktivaci a při 12 V DC má zatížitelnost 10 % ED. Otvírač proto není určen k dlouhodobému nebo trvalému napájení.
Identifikace produktu:
DORCAS řada 41
Provedení výrobce: 41 AaF
Označení Shift: DS41Aa
Napájení: 6–12 V AC/DC
Funkce: impulzní / paměťová
Impulzní elektrický otvírač pro pohodlnější vstupDORCAS DS41Aa kombinuje paměťovou funkci, úzké 16mm provedení a napájení 6–12 V AC/DC. Po krátkém elektrickém impulzu zůstane odblokovaný až do otevření dveří, takže uživatel nemusí otevírat dveře přesně v okamžiku stisknutí tlačítka.
