ČASOVÉ RELÉ • ELEKTRICKÝ ZÁMEK • ODCHODOVÉ TLAČÍTKO
Nastavitelná doba odblokování elektrického zámku

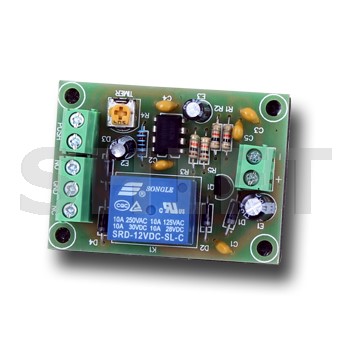

Časové relé Y PCB-505 slouží k aktivaci elektrického zámku na nastavenou dobu po impulzu z odchodového tlačítka. Dobu sepnutí lze nastavit v rozsahu 0 až 30 sekund.
⏱ 0–30 s ⚡ 12 V DC 🚪 Pro el. zámek 🔘 Odchodové tlačítko
⏱
Nastavitelný čas 0–30 sekund
Trimrem TIMER lze nastavit dobu, po kterou zůstane výstupní relé aktivní po stisku tlačítka.
🔘
Vstup pro odchodové tlačítko
Vstup PUSH je určen pro bezpotenciálový kontakt odchodového tlačítka nebo jiného spínacího prvku.
JAK RELÉ FUNGUJE
Stisk tlačítka aktivuje zámek na nastavenou dobu
Po sepnutí vstupu PUSH relé aktivuje výstup a drží jej sepnutý po dobu nastavenou trimrem TIMER. Po uplynutí nastaveného času relé automaticky odpadne.
Typické použití
Relé je vhodné například tam, kde chcete po stisku odchodového tlačítka ponechat elektrický zámek odblokovaný několik sekund, aby měl uživatel dostatek času dveře otevřít.
Popis svorek
+ – napájení 12 V DC
− – zem napájení
PUSH – vstup pro odchodové tlačítko / bezpotenciálový kontakt
NO – spínací kontakt relé
NC – rozpínací kontakt relé
GND – společný kontakt výstupního relé
TIMER – trimr pro nastavení času aktivace v rozsahu 0–30 s
Orientační schéma zapojení
Schéma je orientační a slouží k vysvětlení funkce modulu. Konkrétní zapojení elektrického zámku závisí na jeho napájení a na celé instalaci.
Technické parametry
- typ: časové relé pro elektrický zámek
- model / kód: Y PCB-505
- napájení: 12 V DC
- proudová spotřeba: 40 mA
- nastavitelný čas aktivace: 0–30 sekund
- vstup PUSH: bezpotenciálový kontakt
- výstup: přepínací relé NO / NC / GND
- pracovní teplota: −20 °C až +70 °C
- rozměry: 55 × 40,2 × 19,1 mm
- hmotnost: 40 g
Identifikace produktu:
Časové relé pro elektrický zámek + odchodové tlačítko
Kód: Y PCB-505
Jednoduché časové řízení elektrického zámku Y PCB-505 umožňuje po stisku odchodového tlačítka aktivovat elektrický zámek na nastavitelnou dobu 0 až 30 sekund. Praktické řešení pro dveře, kde je potřeba uživateli ponechat několik sekund na bezpečný průchod.
