Rozšiřte vstupní tablo o další tři moduly vedle sebe

Golmar N6013/AL je originální spojovací montážní sada pro horizontální rozšíření vstupního tabla NEXA Aluminium o další sloupec se třemi moduly nad sebou.

Je ideálním řešením pro bytové domy, administrativní budovy a komerční objekty, kde je potřeba umístit více zvonkových tlačítek nebo dalších funkcí do jednoho přehledného vstupního panelu.

Ve spojení se základní montážní sadou N6003/AL umožňuje vytvořit sestavu 2 sloupce × 3 moduly, tedy celkem šest modulových pozic. Místo jednoho velmi vysokého tabla tak získáte širší a přehlednější uspořádání.

Mechanicky propojuje další třímodulový sloupec se vstupním tablem

Modulární systém NEXA Aluminium umožňuje vytvářet vstupní panely různých velikostí podle počtu bytů, kanceláří a požadovaných funkcí.

Pokud již máte základní sloupec se třemi moduly a potřebujete další prostor, použijete spojovací sadu N6013/AL.

Ta obsahuje mechanické prvky pro připojení dalšího sloupce se třemi moduly nad sebou.

N6013/AL je mechanické příslušenství. Samotná sada neobsahuje zvonková tlačítka, kameru ani komunikační elektroniku.

Jak vytvořit vstupní tablo se šesti moduly?

Pro sestavu se dvěma sloupci po třech modulech použijete základní sadu N6003/AL a spojovací sadu N6013/AL.

Pro mechanické sestavení této konfigurace potřebujete:

• 1× N6003/AL – základní montážní sada pro první třímodulový sloupec.
• 1× N6013/AL – spojovací sada pro druhý třímodulový sloupec.
• 6× kompatibilní čelní modul – podle požadovaných funkcí.
• Odpovídající instalační krabice – podle způsobu montáže.

Výsledkem je šest modulových pozic uspořádaných do dvou sloupců. Schéma je ilustrativní a nezobrazuje skutečný tvar montážních profilů.

Jaký je rozdíl mezi N6003/AL a N6013/AL?

Obě sady jsou určeny pro tři moduly nad sebou, ale každá plní jinou funkci.

Pokud sestavujete pouze jeden sloupec se třemi moduly, potřebujete N6003/AL. N6013/AL je určena pro rozšíření tabla do šířky.

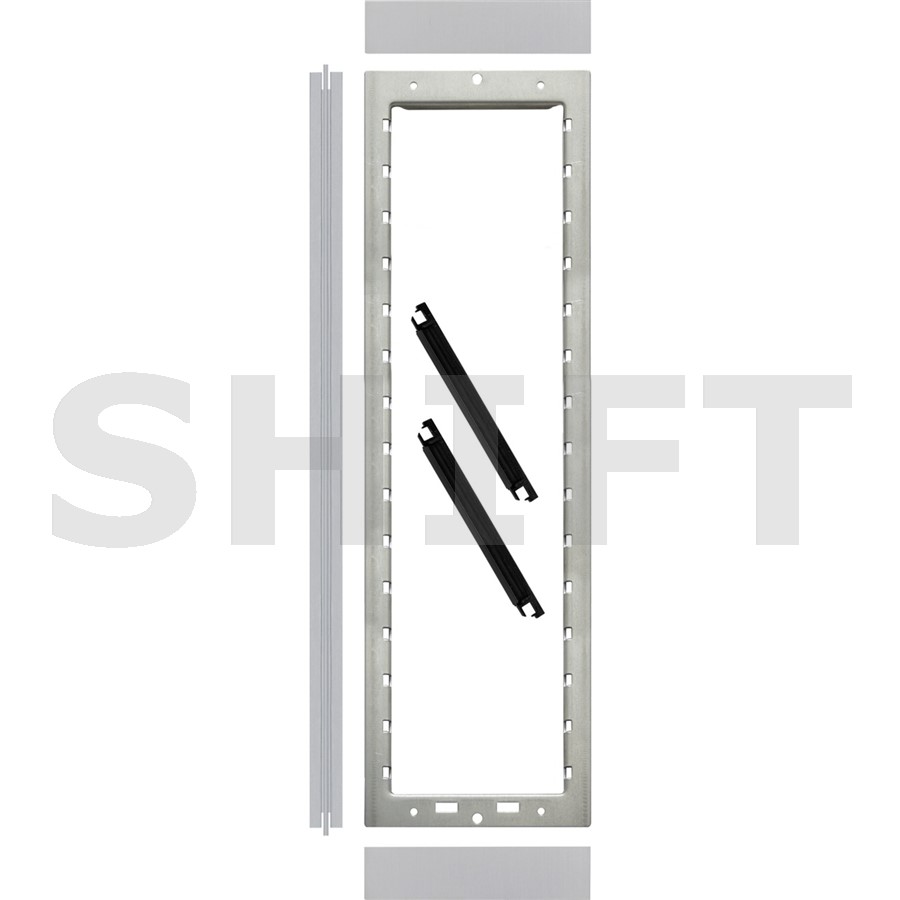

Mechanické prvky pro připojení dalšího sloupce

Spojovací sada Golmar N6013/AL zahrnuje montážní prvky potřebné k mechanickému rozšíření vstupního tabla:

• Spojovací profily – pro propojení základního a přídavného sloupce.
• Montážní držák nebo rám – pro osazení kompatibilních modulů.
• Distanční prvky – pro správné uspořádání tří modulových pozic.
• Zakončovací díly – pro dokončení mechanické sestavy.

Sada neobsahuje čelní funkční moduly, elektroniku ani instalační krabice.

Pro větší vstupní tabla s více zvonky a funkcemi

Bytové domy

Při potřebě většího počtu zvonkových tlačítek lze panel rozšířit o další tři modulové pozice.

Administrativní budovy

Více prostoru pro volací tlačítka jednotlivých kanceláří a oddělení.

Vstupy s kamerou a přístupovým systémem

Možnost uspořádat kompatibilní audio/video moduly, tlačítkové moduly a přístupové prvky do širšího panelu.

Objekty s více provozovnami

Přehlednější rozmístění zvonků pro obchody, ordinace nebo další nájemce.

Rozšíření stávajícího tabla

Vhodné při doplnění dalších modulů do kompatibilní sestavy NEXA Aluminium, pokud to dovolují montážní podmínky.

N6011/AL, N6012/AL, N6013/AL nebo N6014/AL?

Jednotlivé spojovací sady NEXA Aluminium se liší počtem modulových pozic nad sebou.

N6013/AL je správnou volbou pro přídavný sloupec se třemi moduly nad sebou.

Pro třímodulový sloupec zvolte odpovídající instalační krabici

Při zapuštěné montáži vstupního tabla NEXA Aluminium je nutné použít vhodné instalační krabice.

Pro jeden sloupec se třemi moduly nad sebou je určena například krabice Golmar CEV-90.

Její rozměry jsou:

• Šířka: 99 mm
• Výška: 328 mm
• Hloubka: 56 mm

Při použití více sloupců vedle sebe je nutné správně naplánovat počet a umístění krabic i vedení kabeláže.

Pro mechanické propojení instalačních krabic a průchod kabelů lze podle konkrétní sestavy použít odpovídající propojovací příslušenství Golmar.

Instalační krabice CEV-90 není součástí sady N6013/AL.

Určeno pro modulární systém NEXA Aluminium

N6013/AL je součástí mechanického montážního systému Golmar NEXA Aluminium.

Přídavné modulové pozice lze podle výsledné sestavy využít například pro:

• zvonková tlačítka,
• hlavní audio nebo video modul,
• informační modul,
• kompatibilní přístupovou klávesnici,
• další funkční moduly NEXA Aluminium.

Přesná skladba elektroniky a čelních modulů závisí na zvolené technologii systému Golmar.

N6013/AL není určena pro nerezovou řadu NEXA Inox. Ta využívá odlišné mechanické montážní prvky.

Tři moduly neznamenají pouze tři zvonky

Označení „pro 3 moduly“ popisuje počet mechanických pozic v přídavném sloupci.

Neurčuje počet zvonkových tlačítek ani maximální počet bytů.

Jeden tlačítkový modul NEXA Aluminium může obsahovat více volacích tlačítek. Celkový počet uživatelů proto závisí na konkrétní kombinaci čelních modulů a použité elektronice.

N6013/AL rozšiřuje prostor pro moduly, nikoliv sama o sobě kapacitu komunikačního systému.

Důležité před objednáním

Golmar N6013/AL je spojovací montážní sada pro horizontální rozšíření vstupního tabla, nikoliv základní sada pro samostatný třímodulový panel.

Pro první sloupec se třemi moduly nad sebou je určena základní sada N6003/AL.

N6013/AL slouží k přidání dalšího třímodulového sloupce vedle základního tabla.

Sada neobsahuje funkční čelní moduly, zvonková tlačítka, kameru ani komunikační elektroniku.

Pro zapuštěnou montáž je nutné samostatně vybrat odpovídající instalační krabice.

Výrobek je určen pro NEXA Aluminium, nikoliv pro NEXA Inox.

Golmar N6013/AL je originální spojovací montážní sada pro horizontální rozšíření vstupního tabla NEXA Aluminium o další sloupec se třemi moduly nad sebou. Ve spojení se základní sadou N6003/AL umožňuje vytvořit přehlednou sestavu 2 × 3 moduly, vhodnou pro bytové domy, kanceláře i komerční objekty. Jde o mechanické příslušenství, které se doplňuje o odpovídající čelní moduly, elektroniku a instalační krabice Golmar.
