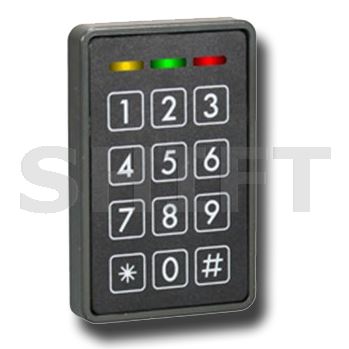

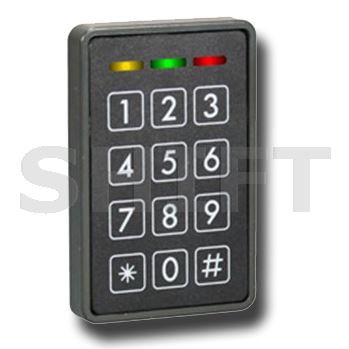

CONLAN CM1000 MYKEY – klávesnice a čtečka čipů MIFARE, černá
Otevírejte dveře pohodlně pomocí PIN kódu nebo bezkontaktního čipu. CONLAN CM1000 MYKEY spojuje kódovou klávesnici a čtečku MIFARE v jednom kompaktním zařízení. Je ideální pro vstupní dveře, kanceláře, provozovny i další prostory, kde potřebujete přehledně řídit přístup oprávněných osob.
Zařízení umožňuje správu až 190 uživatelských kódů nebo čipů, nabízí dva nezávislé výstupy a díky krytí IP67 je vhodné pro vnitřní i venkovní instalace. Tenké provedení MYKEY s hloubkou pouhých 8 mm působí nenápadně i na úzkých montážních plochách.
MIFARE 13,56 MHz PIN + čip 190 uživatelů 2 výstupy IP67 76 × 49 × 8 mm
Hlavní výhody CONLAN CM1000 MYKEY
Dva způsoby přístupu
Dveře lze ovládat zadáním přístupového PIN kódu nebo přiložením registrovaného čipu či karty MIFARE.
Kompaktní design MYKEY
Rozměry 76 × 49 × 8 mm umožňují nenápadnou povrchovou instalaci vedle vstupních dveří.
Až 190 uživatelů
Dostatečná kapacita pro rodinné domy, kanceláře, provozovny a menší bytové objekty.
Dva nezávislé výstupy
Dva tranzistorové výstupy umožňují samostatně ovládat připojené prvky podle nastavených oprávnění.
Odolnost IP67
Vysoký stupeň krytí umožňuje použití také ve venkovním prostředí při správné instalaci.
Programování přímo na klávesnici
Přístupové kódy, čipy a nastavení lze spravovat pomocí Master a servisního kódu bez počítače.
Kde klávesnici CM1000 MYKEY využijete?
Rodinné domy
Pohodlný vstup bez klíčů pomocí osobního kódu nebo přístupového čipu.
Kanceláře
Přidělení individuálních oprávnění zaměstnancům a jednoduchá správa přístupů.
Provozovny
Omezení přístupu do skladů, technických místností nebo neveřejného zázemí.
Společné vstupy
Elektronické ovládání dveří pro více oprávněných uživatelů.
Jak funguje přístup?
1. Zadání PIN kódu nebo přiložení čipu
Uživatel zadá svůj registrovaný přístupový kód nebo přiloží kartu či přívěšek MIFARE.
2. Ověření oprávnění
Zařízení ověří uložený identifikátor. Výsledek signalizuje barevnými LED diodami a akustickým signálem.
3. Aktivace výstupu
Při platném oprávnění se aktivuje příslušný tranzistorový výstup, který může prostřednictvím odpovídajícího zapojení ovládat elektrický zámek.
Technické parametry
| Parametr | Hodnota |
| Výrobce | CONLAN |
| Model | CM1000 MYKEY |
| Objednací číslo | 480010 |
| Barva | Černá |
| Typ zařízení | Autonomní kódová klávesnice a čtečka MIFARE |
| RFID technologie | MIFARE 13,56 MHz |
| Způsoby identifikace | PIN kód nebo MIFARE karta / čip |
| Kapacita uživatelů | 190 kódů / čipů |
| Napájecí napětí | 9–25 V DC |
| Jmenovité napájení | 12 V DC |
| Proudový odběr | 30 mA při 12 V DC |
| Čtecí vzdálenost | Až 50 mm |
| Počet výstupů | 2 nezávislé |
| Typ výstupů | Open Collector (OC), spínání proti GND |
| Maximální zatížení výstupu | 500 mA na výstup |
| Odchodové tlačítko | Ano, vstup REX |
| Další vstup | Externí bzučák / High Security |
| Signalizace | LED diody a bzučák |
| Ochrana proti opakovaným chybným pokusům | Blokování na 1 minutu po 4 chybných pokusech |
| Stupeň krytí | IP67 |
| Rozměry (V × Š × H) | 76 × 49 × 8 mm |
| Připojovací kabel | 2,5 m, osmivodičový |
| Montáž | Povrchová |
Správa přístupových oprávnění
CM1000 má celkem 200 paměťových pozic. Z nich je 190 určeno pro běžné uživatelské kódy nebo MIFARE identifikátory a zbývajících 10 pro speciální funkce.
| Pozice | Funkce |
| 1–100 | Aktivace výstupu 2 |
| 101–150 | Aktivace výstupu 1 |
| 151–190 | Aktivace obou výstupů |
| 191–200 | Speciální funkce |
Programování se provádí pomocí Master kódu a servisního kódu podle dokumentace výrobce.
Dva nezávislé výstupy pro řízení přístupu
CM1000 je vybaven dvěma samostatnými tranzistorovými výstupy typu Open Collector. Každý výstup má maximální zatížitelnost 500 mA a při aktivaci spíná proti zápornému pólu napájení (GND).
- Výstup 1 – samostatně programovatelný.
- Výstup 2 – samostatně programovatelný.
- Možnost aktivace jednoho nebo obou výstupů podle uživatelské pozice.
- Možnost připojení vhodného elektrického zámku nebo pomocného relé.
Důležité informace před objednáním
- CM1000 MYKEY podporuje MIFARE 13,56 MHz. Není určen pro běžné čipy EM 125 kHz.
- Výstupy jsou tranzistorové Open Collector, nikoliv bezpotenciálové reléové kontakty NO / COM / NC.
- Maximální proud každého výstupu je 500 mA. Při ovládání zámku s vyšším odběrem nebo jiným způsobem napájení použijte vhodné pomocné relé.
- Zařízení vyžaduje stejnosměrné napájení 9–25 V DC.
- Krytí IP67 umožňuje venkovní použití, ale kabelové spoje a napájecí prvky musí být odpovídajícím způsobem chráněny.
- Při obnovení továrního nastavení se smažou uložené uživatelské kódy a čipy.
Montáž a instalace
Povrchová instalace
Kompaktní klávesnici MYKEY lze instalovat na vhodný rovný podklad vedle vstupních dveří. Při montáži postupujte podle instalačního schématu výrobce.
Napájení a kabeláž
Zařízení se připojuje na napájecí zdroj 9–25 V DC. Součástí konstrukce je osmivodičový připojovací kabel o délce 2,5 m.
Odchodové tlačítko
Pro otevření dveří z vnitřní strany lze využít vstup REX, který je aktivní při spojení se záporným pólem napájení.
Kompatibilita a doporučené příslušenství
- Kompatibilní bezkontaktní karty a přívěšky MIFARE 13,56 MHz.
- Napájecí zdroj 9–25 V DC.
- Elektrický otvírač s odpovídajícím způsobem ovládání.
- Pomocné relé podle typu a odběru elektrického zámku.
- Externí odchodové tlačítko.
- Instalační kabeláž a montážní příslušenství.
Před objednáním RFID identifikátorů doporučujeme ověřit kompatibilitu konkrétního typu MIFARE média.
CONLAN CM1000 MYKEY – kódová klávesnice a MIFARE čtečka v jednom
Kompaktní přístupové zařízení s možností ovládání pomocí PIN kódu nebo bezkontaktního čipu MIFARE. Nabízí 190 uživatelských pozic, dva nezávislé výstupy, krytí IP67 a jednoduché programování. Díky tenkému provedení MYKEY je praktickou volbou pro moderní kontrolu vstupu do domů, kanceláří a provozoven.
