Barevný videovrátný po pouhých dvou vodičích

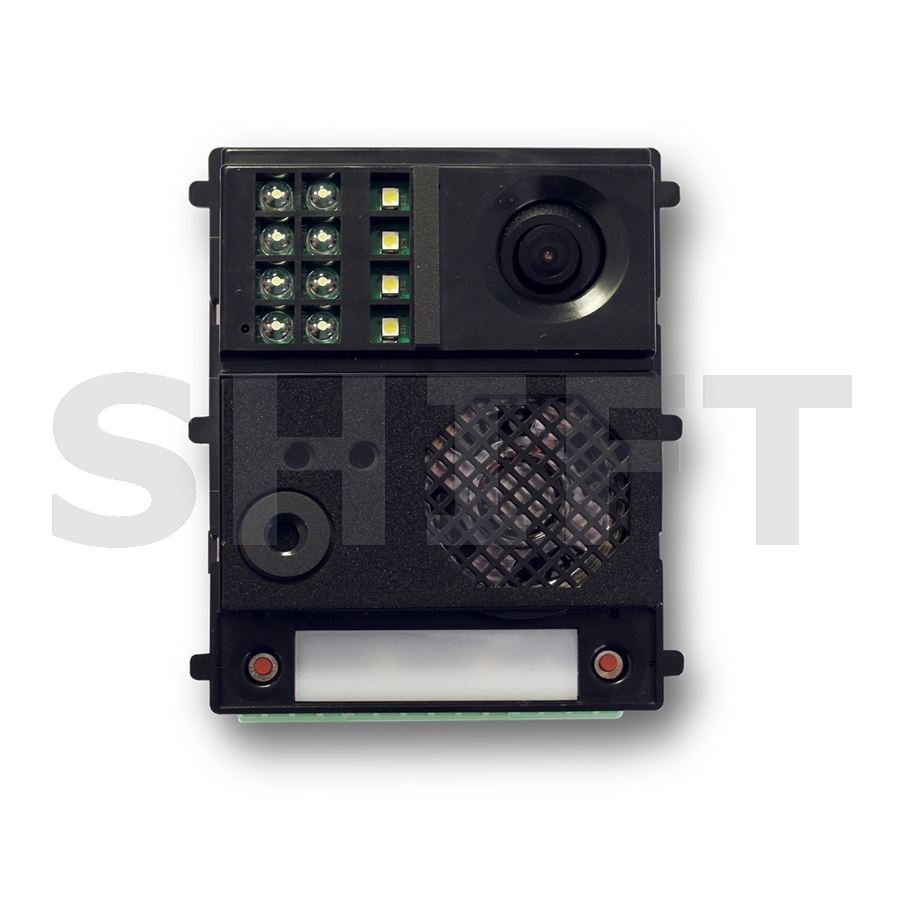

Golmar EL632/G2+ SE je hlavní audio/video elektronický modul pro tlačítková vstupní tabla NEXA v digitálním systému G2+.

Zajišťuje obraz návštěvníka, hlasovou komunikaci, volání do jednotlivých bytů a ovládání elektrických zámků. Velkou výhodou systému G2+ je jednoduchá instalace prostřednictvím 2 nepolarizovaných vodičů.

Integrovaná barevná kamera nabízí široký záběr 105° a její směr lze při instalaci upravit. Modul obsahuje také LED přisvětlení pro horší světelné podmínky, dvě vlastní tlačítkové pozice a dva nezávislé výstupy pro ovládání vstupu.

Zazvonění → obraz → komunikace → otevření dveří

Po stisku příslušného tlačítka modul vyšle volání na naprogramovaný videotelefon nebo telefon.

Na hlavním videotelefonu se zobrazí obraz návštěvníka. Uživatel může navázat hlasovou komunikaci a během volání nebo rozhovoru aktivovat požadovaný elektrický zámek.

Vstupní panel přitom poskytuje světelnou a zvukovou signalizaci jednotlivých stavů – volání, komunikace, otevření dveří nebo obsazený systém.

105° širokoúhlý záběr s možností nastavení směru

EL632/G2+ SE obsahuje integrovanou barevnou kameru se záběrem 105°.

Mechanismus umožňuje při instalaci upravit směr kamery tak, aby optimálně snímala prostor před vstupem.

Pro zhoršené světelné podmínky je modul vybaven LED přisvětlením.

Pro nejlepší kvalitu obrazu doporučuje výrobce panel neumisťovat proti silnému přímému světlu, například proti slunci nebo pouličnímu osvětlení.

Digitální video systém na 2 nepolarizovaných vodičích

G2+ je digitální technologie Golmar navržená pro jednoduchou dvouvodičovou instalaci.

• 2 vodiče BUS bez polarity,
• až 4 vstupní panely v jednom systému,
• při více než jednom panelu se používá koncentrátor DPM-G2+,
• až 4 monitory nebo telefony v jednom bytě,
• možnost kombinovat video a audio vnitřní jednotky.

Standardní instalační schémata G2+ pracují s konfiguracemi až pro 32 bytů. Aktuální modul EL632/G2+ SE však podporuje správu až 128 adres; pro rozsáhlejší video instalace výrobce používá samostatnou projektovou dokumentaci.

Modul připravený i pro rozsáhlejší sestavy

Aktuální specifikace výrobce uvádí u EL632/G2+ SE správu až 128 adres.

Při běžných video instalacích popsaných v základním manuálu se používají konfigurace až pro 32 monitorů nebo bytů.

U verzí EL632/G2+ SE V04 a novějších dokumentace zároveň uvádí možnost instalací až se 128 monitory podle samostatného technického manuálu TRD-G2+.

Dvě tlačítkové pozice přímo na modulu

EL632/G2+ SE obsahuje dvě vlastní tlačítkové pozice P1 a P2.

Pro větší vstupní tabla lze připojovat moduly EL610D.

Jeden EL610D umožňuje obsloužit:

• 5 samostatných tlačítek, nebo
• 10 tlačítek v dvouřadém uspořádání.

Moduly se se zvukovým modulem propojují plochými propojovacími kabely.

Panel informuje návštěvníka o průběhu hovoru

Barevné stavové symboly a hlasové zprávy informují například o tom, že:

• probíhá volání,
• byla navázána komunikace,
• dveře byly otevřeny,
• systém je obsazený.

Hlasové zprávy lze nastavit v několika jazycích. Český instalační návod obsahuje také nastavení pro češtinu.

Vizuální signalizace pomáhá osobám se zhoršeným sluchem a hlasové zprávy naopak usnadňují orientaci osobám se zhoršeným zrakem.

Dva nezávislé reléové výstupy

Modul obsahuje dvě nezávislá relé pro ovládání elektrických zámků nebo dalších vhodných zařízení.

• relé 1 – kontakty C1 / NA1,
• relé 2 – kontakty C2 / NA2 / NC2,
• samostatný vstup pro odchodové tlačítko pro relé 1,
• samostatný vstup pro odchodové tlačítko pro relé 2.

Dobu otevření dveří lze podle použitého monitoru nastavit až na 10 sekund.

Přímý výstup 12 V DC i možnost AC zámku

EL632/G2+ SE má výstup 12 V DC určený pro napájení vhodného stejnosměrného elektrického zámku Golmar.

Instalační schémata uvádějí pro přímé zapojení DC zámku maximálně 12 V DC / 270 mA.

Střídavý elektrický zámek lze použít prostřednictvím samostatného transformátoru TF-104 a reléového kontaktu podle schématu výrobce.

Při AC zámku výrobce požaduje instalaci dodaného varistoru přímo ke svorkám zámku.

Možnost doplnění dalšího pohledu

Kromě vlastní barevné kamery obsahuje EL632/G2+ SE také vstup CCTV / GND pro připojení kompatibilní analogové CCTV kamery.

Tuto možnost lze využít například pro zobrazení jiného úhlu prostoru před vstupem podle konfigurace systému.

Elektronika se osazuje za odpovídající čelní modul

EL632/G2+ SE je elektronický modul určený pro modulární tlačítková vstupní tabla NEXA.

V hliníkovém provedení NEXA Aluminium lze podle počtu tlačítek použít například:

• N1000/AL – bez tlačítek,
• N1110/AL – 1 tlačítko,
• N1220/AL – 2 tlačítka.

Při větším počtu volacích tlačítek se pod hlavní audio/video část přidávají další čelní tlačítkové moduly a elektronické moduly EL610D.

Kabeláž 2× 1 mm² podle doporučení výrobce

Aktuální instalační manuál doporučuje pro G2+ kabel Golmar RAP-GTWIN/HF 2 × 1 mm².

Český návod Shift uvádí pro instalaci lankové vodiče 2 × 0,75 mm² nebo 2 × 1 mm².

Při průřezu 1 mm² jsou v základní video konfiguraci uvedeny například následující maximální vzdálenosti:

• zdroj → první distributor: 80 m,
• první → poslední distributor: 80 m,
• distributor → monitor: 30 m,
• zdroj → vstupní panel: 80 m,
• zdroj → poslední monitor s distributory: 190 m.

Přesné délky vždy závisí na konkrétní topologii systému a použitém průřezu kabeláže.

Monitory a telefony technologie G2+

V systému lze podle konkrétní sestavy použít například:

• ART 4/G2+,
• ART 4 LITE/G2+,
• ART 7H/G2+,
• ART 7 LITE/G2+,
• ART 7W/G2+,
• ART 1/G2+,
• T-ART/G2+.

Před rozšířením starší instalace doporučujeme vždy ověřit kompatibilitu konkrétní verze zařízení.

Důležité před objednáním

EL632/G2+ SE je elektronický audio/video modul, nikoli kompletní vstupní panel.

Pro kompletní instalaci je nutné doplnit odpovídající čelní panel NEXA, instalační rám a krabici, zdroj FA-G2+, vnitřní jednotky a podle velikosti sestavy případně tlačítkové moduly EL610D a distributory.

Modul je určen pro technologii G2+. Není přímou náhradou za EL632/G+/48 systému IP G+, za starší Plus ani za jiné technologie Golmar.

Při návrhu kabeláže a počtu zařízení se vždy řiďte konkrétním instalačním schématem G2+.

Golmar EL632/G2+ SE spojuje barevnou 105° kameru, obousměrnou audio komunikaci, dva výstupy pro ovládání vstupů a modulární rozšíření tlačítek s hlavní výhodou technologie G2+ – digitální komunikací po pouhých dvou nepolarizovaných vodičích.
