Propojí rozšiřující moduly NEXA s elektronikou vstupního panelu G2+

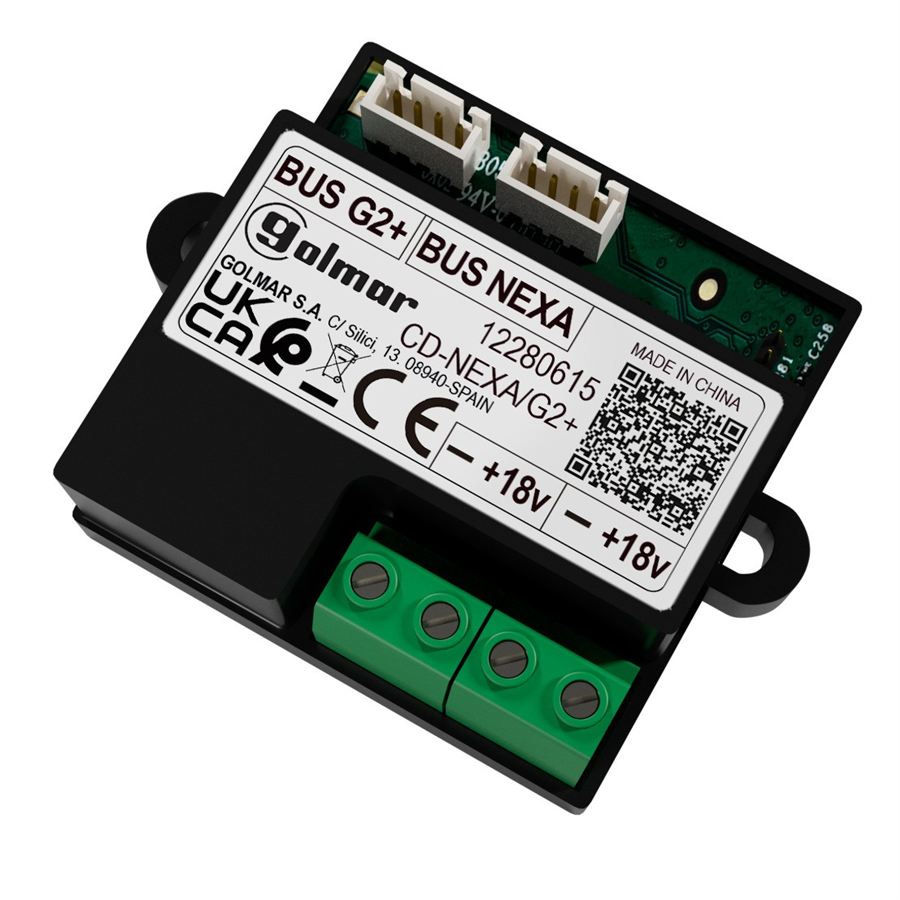

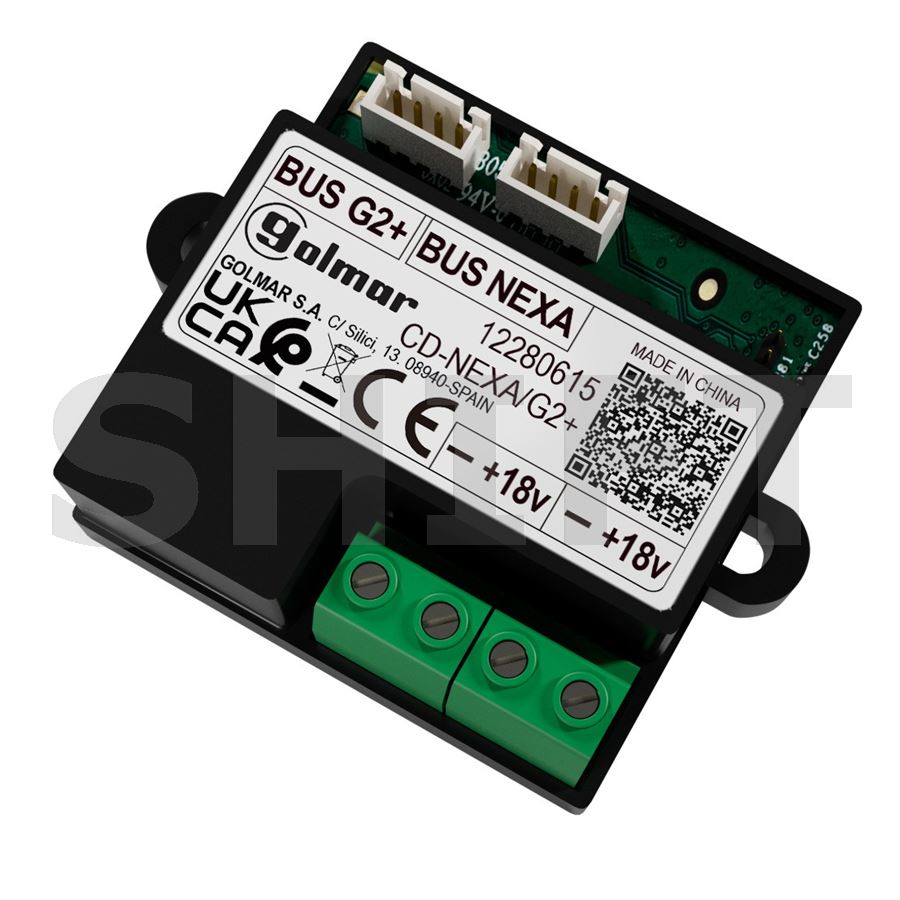

Golmar CD-NEXA/G2+ je systémový digitální převodník určený pro modulární vstupní tabla NEXA Aluminium a NEXA Inox v technologii G2+.

Slouží jako rozhraní mezi hlavním audio nebo video modulem EL632/G2+ / EL642/G2+ a dalšími inteligentními moduly NEXA, například kódovou klávesnicí, NFC přístupovou čtečkou, displejem nebo další systémovou elektronikou.

Bez tohoto převodníku nelze některé pokročilé NEXA moduly správně začlenit do vstupního panelu G2+.

CD-NEXA/G2+ není samostatný přístupový ani audio/video modul

Jde o systémové rozhraní, které propojuje kompatibilní NEXA moduly s elektronikou G2+.

Neposkytuje samo o sobě funkci kamery, audia, klávesnice ani NFC čtečky.

Jeho použití má smysl pouze v konkrétní sestavě NEXA / G2+ s podporovanými moduly.

Převádí a distribuuje komunikaci mezi modulem G2+ a sběrnicí NEXA

Hlavní audio nebo video modul EL632/G2+ či EL642/G2+ zajišťuje základní funkci vstupního tabla.

Pokud je ale panel doplněn o další inteligentní moduly, například přístupovou klávesnici, NFC čtečku nebo displej, je potřeba tyto prvky připojit přes CD-NEXA/G2+.

Modul tak vytváří komunikační rozhraní mezi elektronikou G2+ a interní sběrnicí Nexa Bus.

Co lze přes CD-NEXA/G2+ připojit?

Oficiální instalační schémata Golmar ukazují propojení například s:

• EL4502/NFC – NFC přístupový modul,
• N3301 / N3301/AL – kódový přístupový modul,
• N3403/AL – displejový modul,
• EL3002 – modul osvětlení tabla.

Konkrétní skladba vždy závisí na typu vstupního panelu a požadovaných funkcích.

Moduly se propojují systémovým kabelovým spojem

CD-NEXA/G2+ se připojuje k hlavnímu audio/video modulu prostřednictvím konektoru CN2.

Další moduly NEXA se potom připojují přes konektor CN3 a navazující konektory jednotlivých modulů.

Manuál uvádí, že pro propojení se používá Nexa Bus link kabel dodávaný s modulem CD-NEXA/G2+.

Další systémové moduly lze podle zapojení řetězit za sebou.

Rozšiřující moduly jsou napájeny přes Nexa Bus

Podle instalačního manuálu má být k hlavnímu napájení připojen pouze audio/video modul EL632/G2+ nebo EL642/G2+.

Další moduly, například EL4502/NFC, N3301/AL nebo N3403/AL, jsou napájeny prostřednictvím propojení Nexa Bus.

To zjednodušuje kabeláž uvnitř modulárního vstupního panelu.

Bez dalšího zdroje lze připojit maximálně 3 NEXA moduly

Golmar v instalačním manuálu uvádí, že přes CD-NEXA/G2+ lze bez dalšího napájecího zdroje připojit maximálně 3 moduly NEXA.

Pokud jsou v sestavě více než tři rozšiřující moduly, je nutné doplnit další napájecí zdroj FA-PLUS/C.

Tento požadavek je důležitý zejména u větších panelů s kombinací klávesnice, NFC, displeje a osvětlení.

Rychlá kontrola způsobu napájení

CD-NEXA/G2+ obsahuje stavovou LED, která pomáhá při instalaci a diagnostice.

• Zelené blikání – modul je připojen a napájen z hlavní systémové větve.
• Červené blikání – modul je připojen a používá lokální napájení FA-PLUS/C.

To usnadňuje kontrolu správného zapojení při montáži nebo servisu.

Video modul + kódová klávesnice + NFC přístup

Jedna z možných sestav může obsahovat například:

• EL632/G2+ – hlavní video modul,
• CD-NEXA/G2+ – komunikační rozhraní,
• N3301/AL – kódová klávesnice,
• EL4502/NFC – NFC přístupová čtečka.

Manuál Golmar přímo ukazuje takovou kombinaci v modulárním panelu NEXA. Přístupové moduly jsou řetězeny přes Nexa Bus a napájeny prostřednictvím tohoto propojení.

Stejný princip lze použít také u panelů NEXA Inox.

CD-NEXA/G2+ umožňuje rozšířit panel i o displej N3403/AL

U komplexnějších vstupních panelů lze do stejné sběrnice začlenit také displejový modul N3403/AL.

Manuál Golmar ukazuje kombinaci:

• EL632/G2+ nebo EL642/G2+,
• CD-NEXA/G2+,
• N3403/AL,
• N3301/AL,
• případně EL4502/NFC.

Díky tomu lze vytvářet kódové nebo přístupové panely s displejem a dalšími funkcemi v rámci jednoho systému G2+.

Nejde o univerzální převodník pro jiné systémy Golmar

CD-NEXA/G2+ je určen pro modulární vstupní tabla NEXA pracující v technologii G2+.

Není určen jako obecný převodník pro starší technologie Plus, 2Plus, V2Plus ani pro IP G+.

Při servisní výměně nebo návrhu nového panelu vždy ověřte technologii hlavního audio/video modulu.

Důležité před objednáním

CD-NEXA/G2+ není samostatný funkční modul vstupního panelu.

Je to systémové rozhraní potřebné při použití vybraných kódových, NFC, displejových a dalších modulů NEXA v technologii G2+.

Je určen pro spolupráci s hlavními moduly EL632/G2+ a EL642/G2+.

Bez dalšího napájení lze připojit maximálně 3 NEXA moduly. Při vyšším počtu je podle výrobce potřeba doplnit zdroj FA-PLUS/C.

Před objednáním doporučujeme ověřit kompletní skladbu vstupního panelu a schéma zapojení.

Golmar CD-NEXA/G2+ propojuje hlavní audio nebo video modul systému G2+ s dalšími moduly vstupního tabla NEXA – například kódovou klávesnicí, NFC přístupovou čtečkou nebo displejem. Komunikace a napájení rozšiřujících modulů probíhá přes Nexa Bus. Jde o systémový prvek určený výhradně pro kompatibilní sestavy Golmar G2+.
