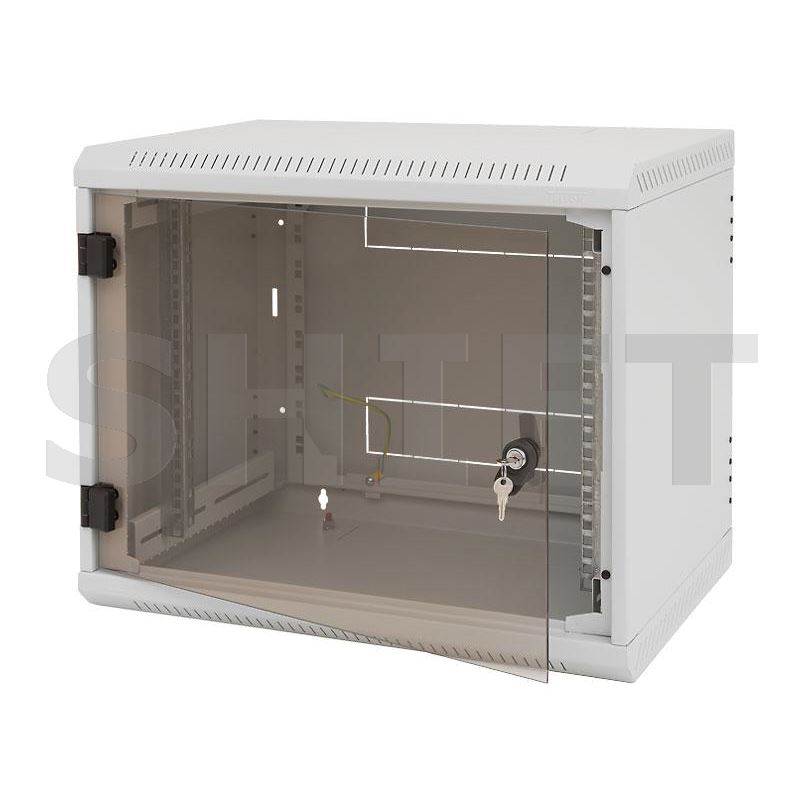

TRITON RBA-12-AS4-XAX-A1 – 19" jednodílný rozvaděč 12U/400 mm, skleněné dveře

Prostorný nástěnný datový rozvaděč pro bezpečné a přehledné umístění síťových prvků, patch panelů, switchů a dalšího 19" příslušenství. Díky montážní kapacitě 12U nabízí dostatek prostoru pro firemní datové sítě, kamerové systémy a rozsáhlejší strukturované kabeláže. Pevná ocelová konstrukce a prosklené přední dveře umožňují přehledné uspořádání a snadnou vizuální kontrolu instalovaných zařízení.

Hlavní přednosti: standardní 19" montáž, kapacita 12U, pevná ocelová konstrukce, prosklené přední dveře, prostor pro přehledné vedení kabeláže a praktické nástěnné provedení.

Rozměry rozvaděče – klíčové údaje pro výběr

Technické parametry

Kde rozvaděč využijete?

Rozvaděč TRITON 12U je vhodný pro přehledné uspořádání síťových komponent v kancelářích, firmách, provozovnách, obchodech a technických místnostech. Oproti menším variantám 4U, 6U a 9U nabízí větší montážní kapacitu pro síťové prvky, kabeláž a další příslušenství.

• Uložení 19" patch panelů a datové kabeláže.
• Instalace síťových switchů a PoE switchů.
• Umístění kompatibilních komponent kamerových systémů.
• Organizace napájecích a datových rozvodů.
• Ochrana síťových zařízení před neoprávněným přístupem při vhodném zabezpečení rozvaděče.
• Montáž na stěnu v kancelářích a technickém zázemí.

Na co myslet před objednáním?

1. Změřte dostupný prostor.
Rozvaděč má vnější rozměry 600 × 635 × 395 mm. Počítejte také s místem potřebným pro otevření dveří, přívod kabeláže a případné větrání.

2. Ověřte hloubku instalovaných zařízení.
Jmenovitá hloubka rozvaděče 400 mm neznamená, že lze dovnitř umístit zařízení hluboké 400 mm. Je nutné počítat s montážními lištami, konektory, kabeláží a prostorem pro její ohyb.

3. Zkontrolujte kapacitu 12U.
Jedna montážní jednotka U odpovídá výšce 44,45 mm. Rozvaděč nabízí celkovou montážní kapacitu 533,4 mm. Při plánování doporučujeme ponechat prostorovou rezervu pro kabeláž a případné další rozšíření sítě.

4. Zohledněte hmotnost osazeného rozvaděče.
Při montáži na stěnu je nutné počítat nejen s vlastní hmotností rozvaděče, ale také s hmotností všech instalovaných zařízení a příslušenství. Dodržte povolené zatížení konkrétního provedení.

Montáž a doporučené příslušenství

Rozvaděč je určen pro montáž na dostatečně pevnou stěnu. Při instalaci je nutné použít vhodný kotevní materiál podle typu podkladu a celkové hmotnosti osazeného rozvaděče.

Před instalací zařízení doporučujeme ověřit polohu 19" montážních lišt a dostupnou vnitřní hloubku. Při vedení kabeláže je důležité dodržet minimální poloměry ohybu datových kabelů.

Podle potřeb konkrétní instalace lze rozvaděč doplnit například o:

• 19" patch panely pro datové rozvody.
• 19" police pro menší síťová zařízení.
• Vyvazovací panely pro organizaci kabeláže.
• Napájecí panely PDU.
• Záslepky a další kompatibilní 19" příslušenství.

Dokumenty a technické informace

Pro správný návrh instalace doporučujeme prostudovat originální technický katalog výrobce TRITON. Obsahuje rozměrové výkresy, technické parametry, montážní rozteče a další informace k jednodílným nástěnným rozvaděčům řady RBA.

Technický katalog výrobce zahrnuje řadu RBA. Před objednáním doporučujeme ověřit parametry konkrétního objednacího provedení.
