19" NÁSTĚNNÝ DATOVÝ ROZVADĚČ | 4U

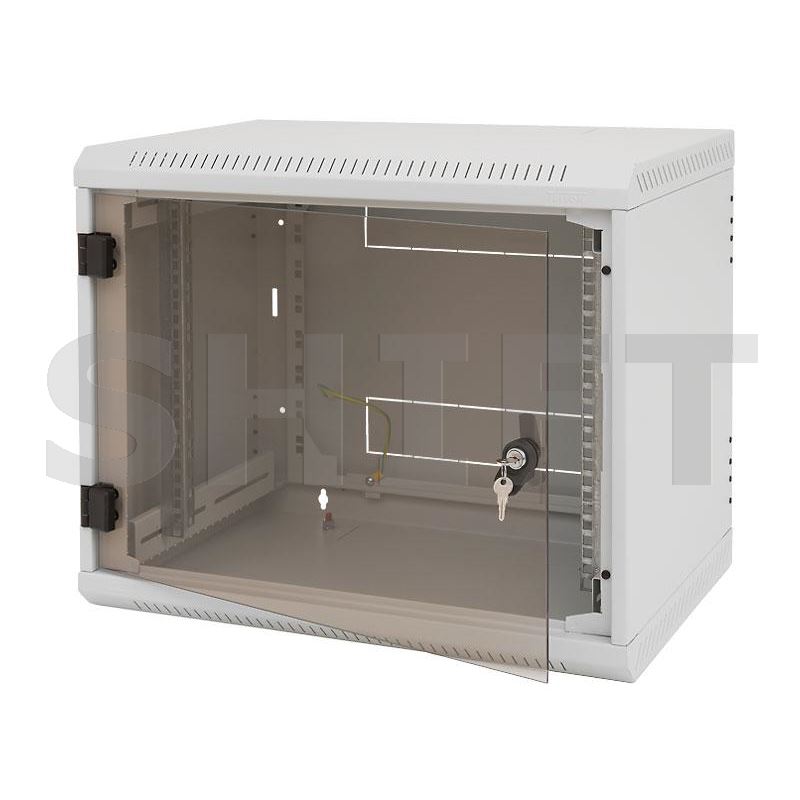

TRITON RBA-04-AS4-XAX-A1 – 19" jednodílný rozvaděč 4U/400 mm, skleněné dveře
Kompaktní nástěnný datový rozvaděč pro bezpečné a přehledné umístění síťových prvků, patch panelů a dalšího 19" příslušenství. Díky nízké výšce pouhých 280 mm je vhodný i do prostor s omezeným místem. Pevná ocelová konstrukce a prosklené přední dveře umožňují přehledné uspořádání a snadnou vizuální kontrolu instalovaných zařízení.
VNĚJŠÍ ROZMĚRY ROZVADĚČE (Š × V × H)
600 × 280 × 395 mm
Šířka 60 cm | Výška 28 cm | Hloubka 39,5 cm
Hlavní přednosti: standardní 19" montáž, kapacita 4U, pevná ocelová konstrukce, prosklené uzamykatelné přední dveře, nastavitelné 19" montážní lišty a kompaktní provedení pro montáž na stěnu.
Rozměry rozvaděče – klíčové údaje pro výběr
Důležité upozornění: Označení 400 mm představuje jmenovitou hloubku rozvaděče. Skutečná vnější hloubka je 395 mm. Výška 4U označuje montážní kapacitu pro zařízení, nikoliv celkovou vnější výšku rozvaděče, která činí 280 mm.
Technické parametry
| Výrobce | TRITON |
| Model | RBA-04-AS4-XAX-A1 |
| Typ rozvaděče | Nástěnný, jednodílný |
| Montážní standard | 19" |
| Montážní výška | 4U (177,8 mm) |
| Vnější šířka | 600 mm |
| Vnější výška | 280 mm |
| Vnější hloubka | 395 mm |
| Jmenovitá hloubka | 400 mm |
| Hmotnost netto | 11,7 kg (dle katalogu řady AS4) |
| Materiál konstrukce | Ocelový plech |
| Přední dveře | Prosklené, uzamykatelné |
| Skleněná výplň dveří | Bezpečnostní kalené sklo, 4 mm |
| Montážní lišty | 19", nastavitelné do hloubky |
Kde rozvaděč využijete?
Rozvaděč TRITON 4U je praktickým řešením pro menší strukturované kabeláže, domácí a kancelářské sítě, kamerové systémy a technické místnosti. Díky kompaktním rozměrům je vhodný také pro instalace, kde je rozhodující úspora místa.
- Uložení 19" patch panelů a datové kabeláže.
- Instalace kompaktních síťových switchů a PoE switchů.
- Organizace síťových komponent a příslušenství.
- Ochrana instalovaných zařízení před neoprávněným přístupem.
- Montáž na stěnu v kancelářích, provozovnách a technickém zázemí.
Na co myslet před objednáním?
1. Změřte dostupný prostor.
Rozvaděč má vnější rozměry 600 × 280 × 395 mm. Počítejte také s místem potřebným pro otevření dveří, přívod kabeláže a případné větrání.
2. Ověřte hloubku instalovaných zařízení.
Jmenovitá hloubka rozvaděče 400 mm neznamená, že lze dovnitř umístit zařízení hluboké 400 mm. Je nutné počítat s montážními lištami, konektory, kabeláží a prostorem pro její ohyb.
3. Zkontrolujte kapacitu 4U.
Jedna montážní jednotka U odpovídá výšce 44,45 mm. Rozvaděč nabízí celkovou montážní kapacitu 177,8 mm. Při plánování doporučujeme ponechat prostorovou rezervu pro kabeláž a případné další rozšíření sítě.
Montáž a doporučené příslušenství
Rozvaděč je určen pro montáž na dostatečně pevnou stěnu. Při instalaci je nutné použít vhodný kotevní materiál podle typu podkladu a celkové hmotnosti osazeného rozvaděče.
Nastavitelné 19" montážní lišty umožňují přizpůsobit jejich polohu hloubce instalovaných zařízení. Kabelové vstupy usnadňují přivedení datové kabeláže do rozvaděče.
Podle potřeb konkrétní instalace lze rozvaděč doplnit například o:
- 19" patch panely pro datové rozvody.
- 19" police pro menší síťová zařízení.
- Vyvazovací panely pro organizaci kabeláže.
- Napájecí panely PDU.
- Záslepky a další kompatibilní 19" příslušenství.
Dokumenty a technické informace
Pro správný návrh instalace doporučujeme prostudovat originální technický katalog výrobce TRITON. Obsahuje rozměrové výkresy, technické parametry, montážní rozteče a další informace k jednodílným nástěnným rozvaděčům řady RBA.
Technický katalog TRITON – PDF (CZ) Zobrazit produkt na SHIFT.cz Technický katalog výrobce zahrnuje řadu RBA. Před objednáním doporučujeme ověřit parametry konkrétního objednacího provedení.
