GOLMAR • iP-OPENER • KOVOVÁ INSTALAČNÍ SKŘÍŇ S NAPÁJENÍM

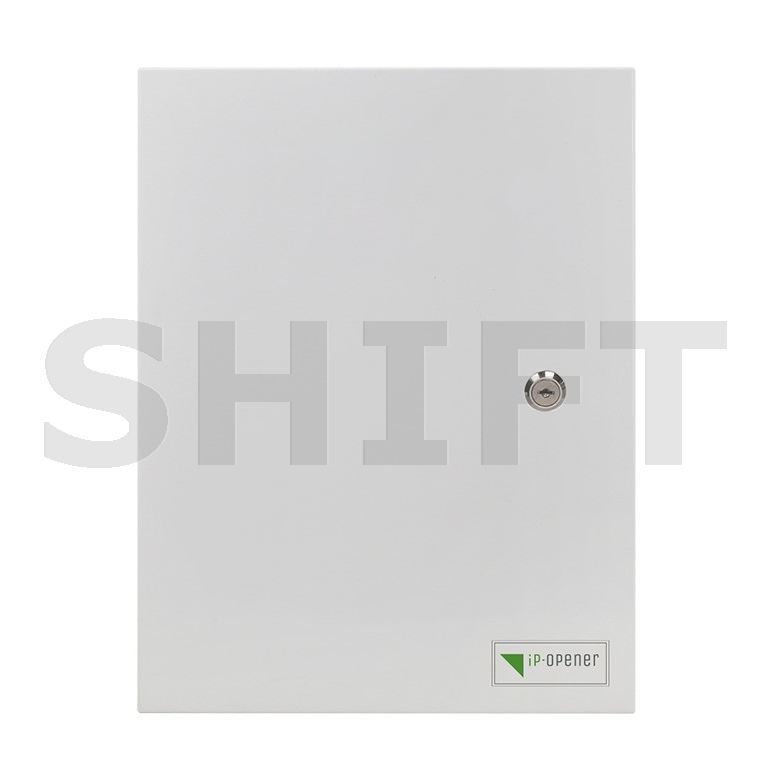

GOLMAR GM-PSIPOP-S – uzamykatelný kovový box s napájecím zdrojem pro přístupový systém iP-Opener
GOLMAR GM-PSIPOP-S je kompaktní kovová instalační skříň s integrovaným napájecím zdrojem, navržená pro bezpečné a přehledné umístění řídicích jednotek přístupového systému GOLMAR iP-Opener.
Skříň nabízí prostor pro jeden přístupový kontrolér a jeden kompatibilní rozšiřující modul. Současně umožňuje instalaci záložního akumulátoru BAT-7A (12 V / 7 Ah), který lze využít pro zálohování napájení při výpadku elektrické sítě.
Díky integrovanému napájecímu zdroji, uzamykatelnému kovovému provedení a sabotážnímu kontaktu je GM-PSIPOP-S vhodným základem profesionální instalace v bytových domech, kancelářích, firmách i dalších objektech.
Nemusíte samostatně vybírat instalační box a hlavní napájecí zdroj. Získáte řešení připravené pro montáž kompatibilní řídicí techniky na jednom chráněném místě.
Kovová uzamykatelná skříň Zdroj 13,8 V DC / 3,5 A 1 kontrolér + 1 modul Prostor pro BAT-7A Tamper kontakt
Proč zvolit instalační box GM-PSIPOP-S?
Ochrana řídicí techniky
Pevné kovové provedení s uzamykatelnými dvířky omezuje neoprávněný přístup ke kontroléru, kabeláži a napájení.
Integrovaný napájecí zdroj
Součástí skříně je zdroj pro 12V napájecí soustavu s údajem výrobce 13,8 V DC / 3,5 A.
Možnost zálohování
Uvnitř je připraven prostor pro kompatibilní záložní akumulátor BAT-7A, který se objednává samostatně.
Ochrana proti sabotáži
Integrovaný tamper kontakt umožňuje signalizovat neoprávněné otevření skříně při odpovídajícím zapojení.
Přehledná instalace
Kontrolér, rozšiřující modul a napájecí komponenty lze soustředit do jedné instalační skříně.
Kompaktní rozměry
Provedení 200 × 230 × 82 mm je vhodné pro menší instalace, kde není potřeba rozměrný rozvaděč.
KAPACITA INSTALAČNÍ SKŘÍNĚ
Jedna skříň pro kompletní řídicí sestavu
GM-PSIPOP-S umožňuje přehledně uspořádat základní prvky přístupového systému GOLMAR iP-Opener.
Akumulátor a řídicí moduly nejsou součástí samotného boxu. Konkrétní rozmístění prvků a vedení kabeláže musí odpovídat instalační dokumentaci výrobce.
Integrovaný napájecí zdroj 13,8 V DC / 3,5 A
Napájení přístupového systému na jednom místě
Součástí GM-PSIPOP-S je napájecí zdroj určený pro provoz kompatibilních zařízení iP-Opener. Výrobce uvádí napájení ze sítě 230 V AC a maximální výstupní proud 3,5 A.
Napájecí systém je označován jako 12V DC, přičemž výrobce v hlavním popisu uvádí 13,8 V DC. Výstupní napětí je podle produktové specifikace nastavitelné.
Při návrhu sestavy je nutné spočítat celkový odběr kontroléru, rozšiřujících modulů a dalších napájených zařízení. Proudová kapacita zdroje musí pokrýt provozní odběr i požadavky případného záložního napájení.
Příprava pro záložní akumulátor BAT-7A
Přístupový systém připravený na výpadek napájení
GM-PSIPOP-S umožňuje umístění záložního olověného akumulátoru GOLMAR BAT-7A, 12 V / 7 Ah.
Při správném zapojení a dimenzování může akumulátor zajistit pokračování provozu vybraných částí přístupového systému při výpadku síťového napájení.
Skutečná doba zálohování závisí na odběru připojených zařízení, stavu akumulátoru a zapojení celé instalace. Nelze ji určit pouze podle kapacity 7 Ah.
Upozornění: Záložní akumulátor BAT-7A není součástí standardní dodávky skříně a je nutné jej objednat samostatně.
Kde se instalační box GM-PSIPOP-S uplatní?
Bytové domy
Chráněné umístění kontroléru pro společné vstupy, sklepní prostory nebo další zabezpečené dveře.
Kanceláře
Přehledná instalace řídicí techniky pro vstupy zaměstnanců a vyhrazené prostory.
Firmy a provozovny
Uzamykatelné umístění napájení a přístupového kontroléru v technické místnosti.
Modernizace přístupů
Vhodné při instalaci nového systému iP-Opener nebo při sjednocení řídicích a napájecích komponent.
Technické parametry GOLMAR GM-PSIPOP-S
| Výrobce | GOLMAR |
| Model | GM-PSIPOP-S |
| Kód výrobce | 20700080 |
| EAN | 8429898029795 |
| Produktová řada | GOLMAR iP-Opener |
| Typ výrobku | Uzamykatelná kovová instalační skříň s napájecím zdrojem |
| Kapacita pro kontroléry | 1 řídicí jednotka |
| Kapacita pro rozšíření | 1 rozšiřující modul |
| Integrovaný napájecí zdroj | Ano |
| Vstupní napětí zdroje | 230 V AC |
| Výstupní napětí | 12V DC soustava; v popisu výrobce 13,8 V DC |
| Výstupní proud | Max. 3,5 A |
| Nastavitelné výstupní napětí | Ano |
| Ochranné uzemnění | Zemnicí svorka |
| Prostor pro akumulátor | BAT-7A, 12 V / 7 Ah |
| Akumulátor v balení | Ne |
| Sabotážní kontakt | Ano, tamper |
| Uzamykání | Ano, mechanický zámek skříně |
| Materiál skříně | Kov |
| Šířka | 200 mm |
| Výška | 230 mm |
| Hloubka | 82 mm |
Kompatibilita s kontroléry GOLMAR iP-Opener
GM-PSIPOP-S je určen pro instalaci kompatibilních řídicích jednotek systému iP-Opener. Výrobce uvádí mezi souvisejícími zařízeními například následující modely:
GM-IPOP-1P
Přístupový kontrolér pro jedny dveře, kód 20780200.
GM-IPOP-4P
Přístupový kontrolér pro čtyři dveře, kód 20780202.
GM-IPOP-2P
Řídicí jednotka pro dva dveřní vstupy systému iP-Opener.
GM-IPOP-2P-WIEG
Dvoudveřový kontrolér systému iP-Opener s rozhraním Wiegand.
Potřebujete umístit více kontrolérů?
Pro rozsáhlejší instalace nabízí GOLMAR také větší skříně řady GM-PSIPOP-M a GM-PSIPOP-G. Ty jsou vhodné tam, kde je potřeba umístit více řídicích jednotek a rozšiřujících modulů do jednoho rozvaděče.
Instalace a zapojení
1. Umístění skříně
Zvolte chráněné a přístupné místo pro servis, ideálně v technické místnosti nebo jiném vhodném vnitřním prostoru.
2. Instalace kontroléru
Do skříně umístěte kompatibilní řídicí jednotku iP-Opener a případný rozšiřující modul. Dodržte montážní postup a prostorové požadavky výrobce.
3. Připojení napájení
Integrovaný zdroj připojte k elektrické síti 230 V AC podle platných předpisů. Zajistěte správné ochranné uzemnění a ověřte napájecí požadavky všech připojených zařízení.
4. Volitelné zálohování
Pokud instalace vyžaduje záložní napájení, doplňte kompatibilní akumulátor BAT-7A a připojte jej podle dokumentace zdroje.
5. Kontrola zabezpečení
Ověřte funkci napájení, připojeného kontroléru, případného akumulátoru a sabotážního kontaktu. Po dokončení instalace skříň uzamkněte.
Co je součástí výrobku?
Součást sestavy
- Kovová uzamykatelná instalační skříň GM-PSIPOP-S.
- Integrovaný napájecí zdroj 13,8 V DC / 3,5 A.
- Sabotážní kontakt (tamper).
- Prostor pro kompatibilní kontrolér, rozšiřující modul a akumulátor.
Nutno objednat samostatně podle potřeby
- Řídicí jednotku GOLMAR iP-Opener.
- Případný rozšiřující modul.
- Záložní akumulátor BAT-7A.
- Externí čtečky, elektrické zámky a další komponenty přístupového systému.
Důležité informace před objednáním
Skříň není přístupový kontrolér: GM-PSIPOP-S obsahuje kovový box a napájecí zdroj, nikoli samotnou řídicí jednotku iP-Opener.
Akumulátor není součástí dodávky: Pro zálohování je nutné samostatně objednat kompatibilní BAT-7A.
Kapacita skříně: Výrobce uvádí prostor pro jeden kontrolér, jeden rozšiřující modul a jeden akumulátor BAT-7A.
Napájecí výkon: Maximální výstupní proud zdroje je 3,5 A. Před zapojením zkontrolujte součet proudových odběrů všech napájených zařízení.
Elektrické zámky: Ne každý elektrický zámek je vhodné napájet ze stejného zdroje jako řídicí elektroniku. Vždy zohledněte jeho napětí, odběr, typ zátěže a požadavky na zálohování.
Sabotážní kontakt: Tamper je potřeba správně zapojit do odpovídajícího monitorovacího vstupu, aby bylo možné vyhodnocovat otevření skříně.
Odborná montáž: Vzhledem k připojení síťového napětí 230 V AC musí elektrickou instalaci provádět osoba s odpovídající odbornou způsobilostí.
Dokumentace a technické informace
GOLMAR GM-PSIPOP-S – bezpečné umístění a spolehlivé napájení přístupového systému
Vytvořte profesionální základ pro instalaci přístupového systému GOLMAR iP-Opener. GM-PSIPOP-S spojuje uzamykatelnou kovovou skříň, integrovaný napájecí zdroj, sabotážní ochranu a možnost záložního napájení v jednom kompaktním řešení. Je vhodnou volbou pro instalace s jedním kontrolérem a jedním rozšiřujícím modulem, kde je důležitá bezpečnost, přehlednost a snadná údržba.
